Triac dimer TD01 marke IML za 2.4GHz daljinski i zidni taster, do 300W

Na kutiji ovog modula piše „Trailing edge phase-cut dimming“, odnosno fazno prigušivanje na zadnjoj ivici: dimer propušta početak svake poluperiode mrežnog napona, a odseca njen kraj. Triac dimer TD01 marke IML (iMLTLED) tako prigušuje svetlo na mreži od 100 do 240 V, sa jednim izlazom do 1,5 A, a komande prima sa zidnog tastera i sa daljinskog na 2,4 GHz.

Rez na kraju poluperiode i zaštita od pregrevanja

Fazni dimer ne menja napon mreže, već skraćuje deo talasa koji stiže do svetiljke. Što je odsečeni deo duži, izvor dobija manju srednju snagu i svetli slabije. Ime „Triac“ ova vrsta dimera nosi po elektronskom prekidaču Triac, a TD01 je prema opisu fazni dimer koji seče zadnju ivicu, ne prednju.

Opis navodi još dve funkcije. Najniža jačina svetla se podešava, pa se zadaje nivo ispod kog svetlo ne pada ni kada se dimer spusti do kraja, a ugrađeni prekidač za detekciju temperature štiti modul kada se pregreje.

Triac dimer TD01 i taster na signalu od 8 do 230 V

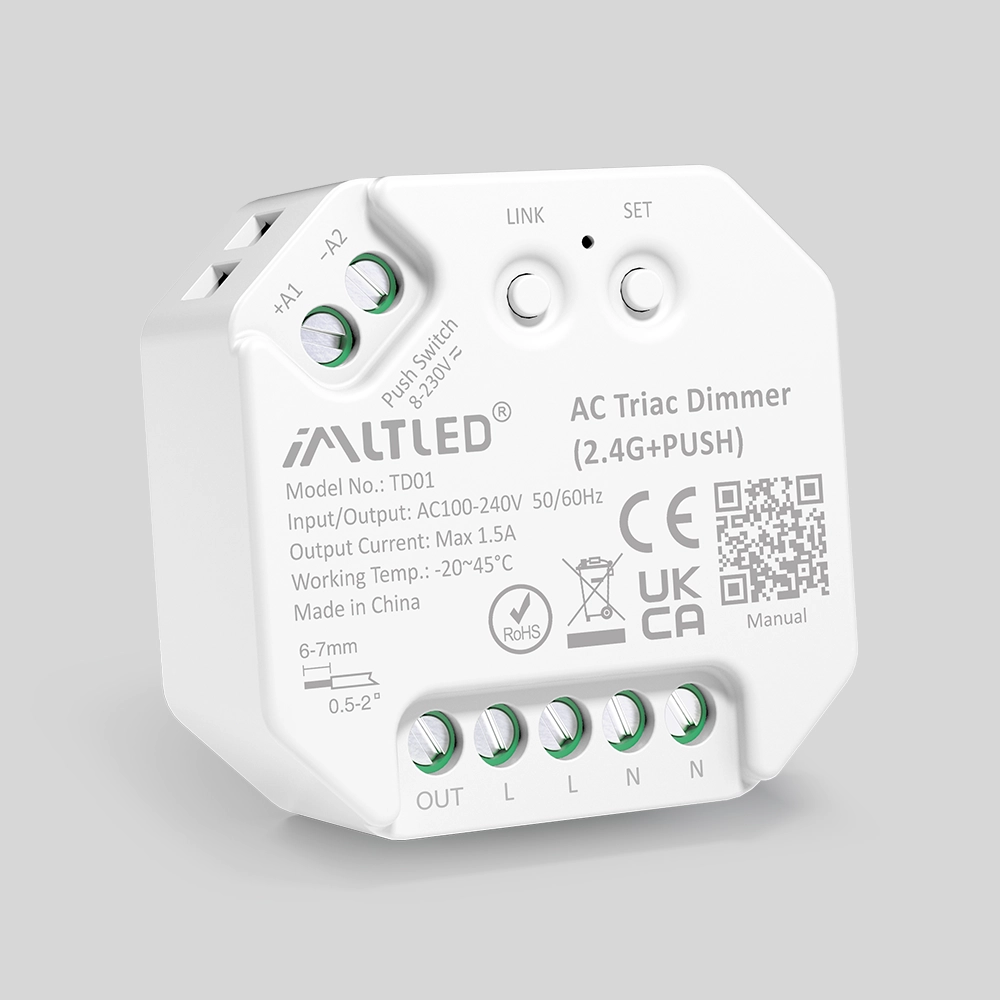

U gornjem uglu kućišta su kleme +A1 i −A2 sa natpisom „Push Switch 8-230V“ i oznakom za naizmenični i jednosmerni napon. Na njih se vezuje zidni taster, odnosno prekidač koji se posle pritiska sam vraća u početni položaj.

Takvo upravljanje se zove Push dim: kratak pritisak pali i gasi svetlo, a duži pritisak menja jačinu. Taster ostaje glavni način rada za ukućane koji ne koriste daljinski, a raspon od 8 do 230 V znači da signal za taster ne mora da bude pun mrežni napon.

Daljinski na 2,4 GHz i domet od 30 m

Radio-signal na 2,4 GHz (RF), za razliku od infracrvenog, ne traži da daljinski bude usmeren ka modulu, a opis navodi domet od 30 m. Daljinski se uparuje tasterom LINK na prednjoj strani, pored kojeg je i taster SET i mali indikator.

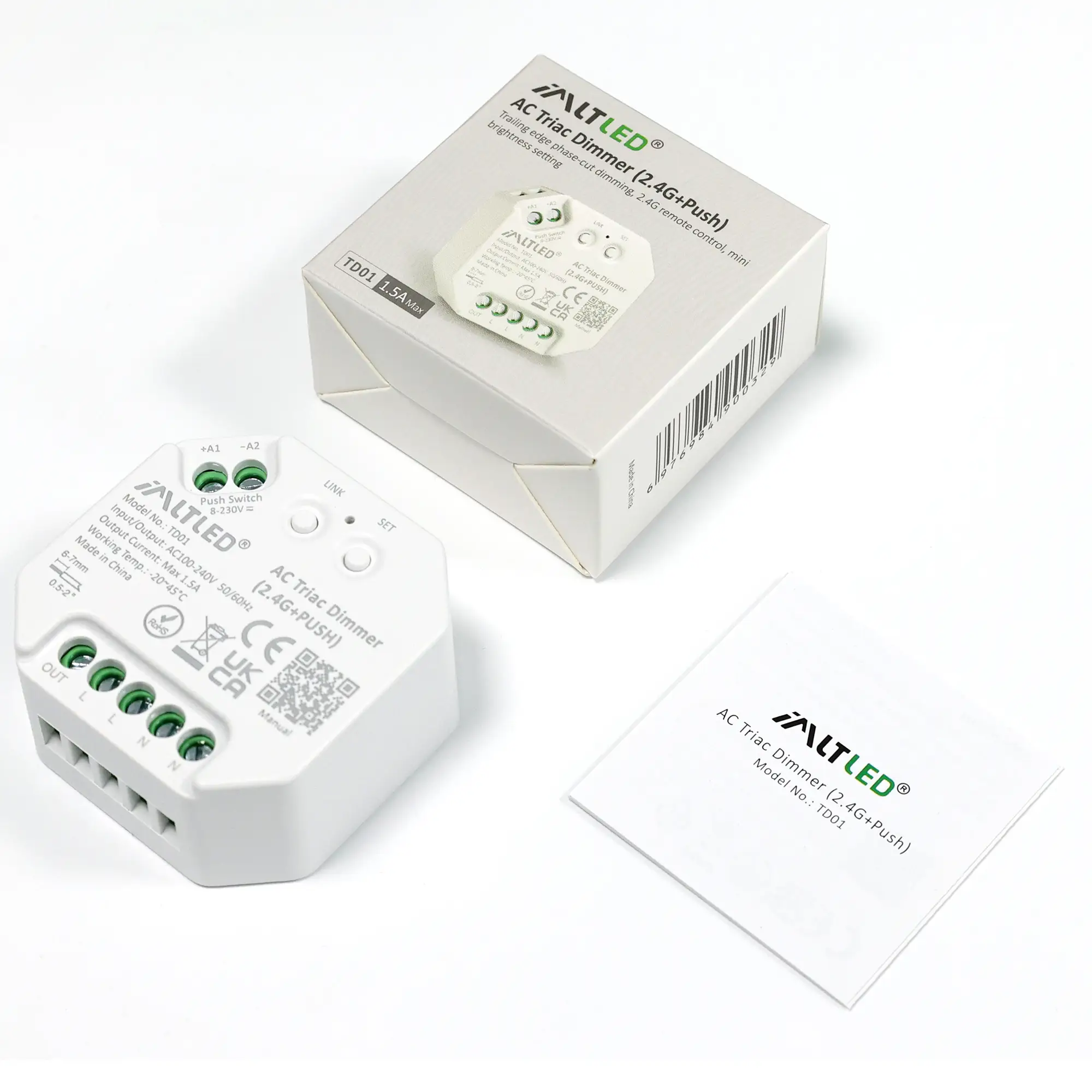

Pakovanje na fotografiji sadrži modul, kutiju i uputstvo, bez daljinskog. Koji IML ili drugi daljinski na 2,4 GHz radi sa ovim modelom, opis ne navodi, pa je TD01 dimer sa daljinskim tek kada uz njega dobijete potvrđen model upravljača.

Snaga izvora na izlazu od 1,5 A

Opis daje dve granice snage: 300 W na 220 V i 150 W na 110 V. Mreža u Srbiji ima 230 V i 50 Hz, a TD01 prima 100–240 V i 50/60 Hz, pa se priključuje direktno na kućnu instalaciju. Taj posao radi električar.

Za Triac dimer TD01 zbir snaga svih izvora na izlazu mora da ostane ispod 300 W. Luster sa šest LED sijalica od 5 W, na primer, troši 6 × 5 W = 30 W, deset puta manje od granice. Svaka sijalica mora da bude deklarisana kao dimabilna, kao što je dimabilna G9 sijalica od 5 W, a da li se baš taj model mirno prigušuje na rezu zadnje ivice, potvrdite upitom.

Pet klema i kućište od 48 × 48 × 24 mm

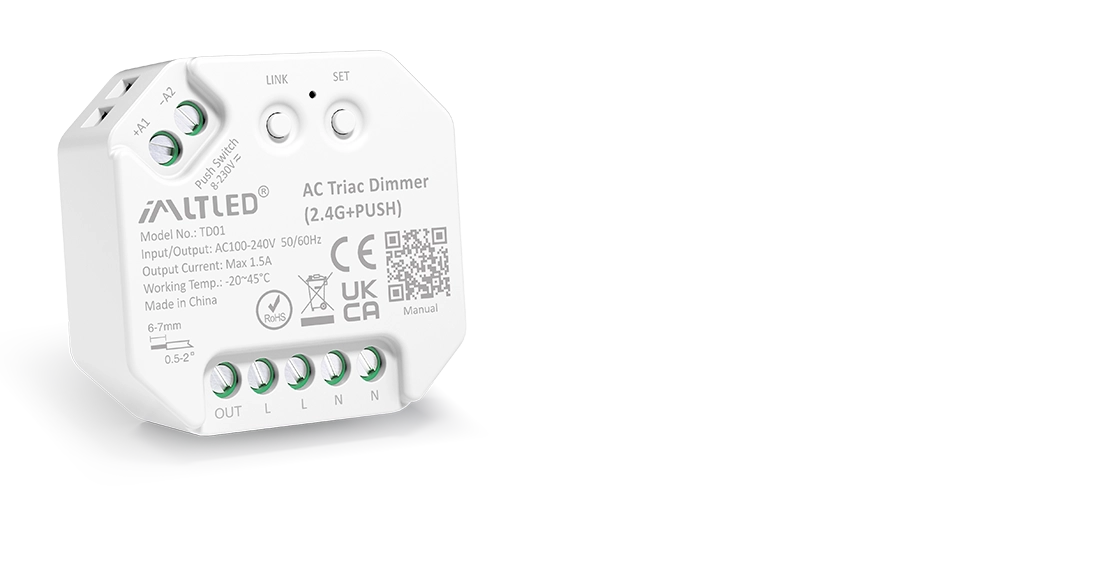

Na donjoj ivici su kleme OUT, L, L, N i N. Oznake N pokazuju da se na modul dovodi i nulti provodnik, a ne samo faza. Natpis pored klema traži skidanje izolacije na 6 do 7 mm i provodnik preseka od 0,5 do 2 mm².

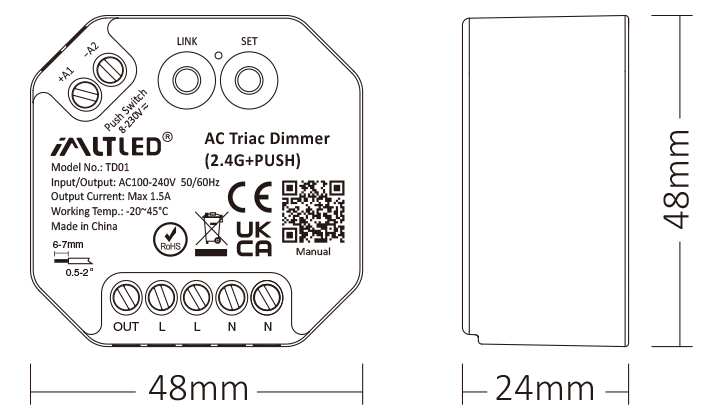

Triac dimer TD01 ima kućište od 48 × 48 mm, debljine 24 mm. Da li staje u postojeću doznu iza prekidača ili ide u razvodnu kutiju, procenjuje električar prema dubini kutije i broju žica u njoj.

TD01 ili MiBoxer TRI-C1WR sa aplikacijom

Isti opseg mreže i isti oblik upravljanja tasterom ima i MiBoxer dimer TRI-C1WR sa WiFi vezom. Razlika je u telefonu: Triac dimer TD01 nema WiFi i ne upravlja se aplikacijom, pa odgovara prostoriji u kojoj je dovoljan dimer sa daljinskim i tasterom. Oba uređaja su među opremom za prigušivanje i povezivanje u ponudi Ledtrake.rs.

Tabela za TD01 od napona mreže do preseka žice

IP20 znači da modul nije zaštićen od vode, pa mesto ugradnje mora da bude suvo. Garancija na TD01 traje 2 godine.
