Oprema Šifra 00796

Mikro kontroler 12A za jednobojnu LED traku 5-24V, sa tri tastera

Na lageru
Garancija 2 god.
Isporuka 1–2 dana

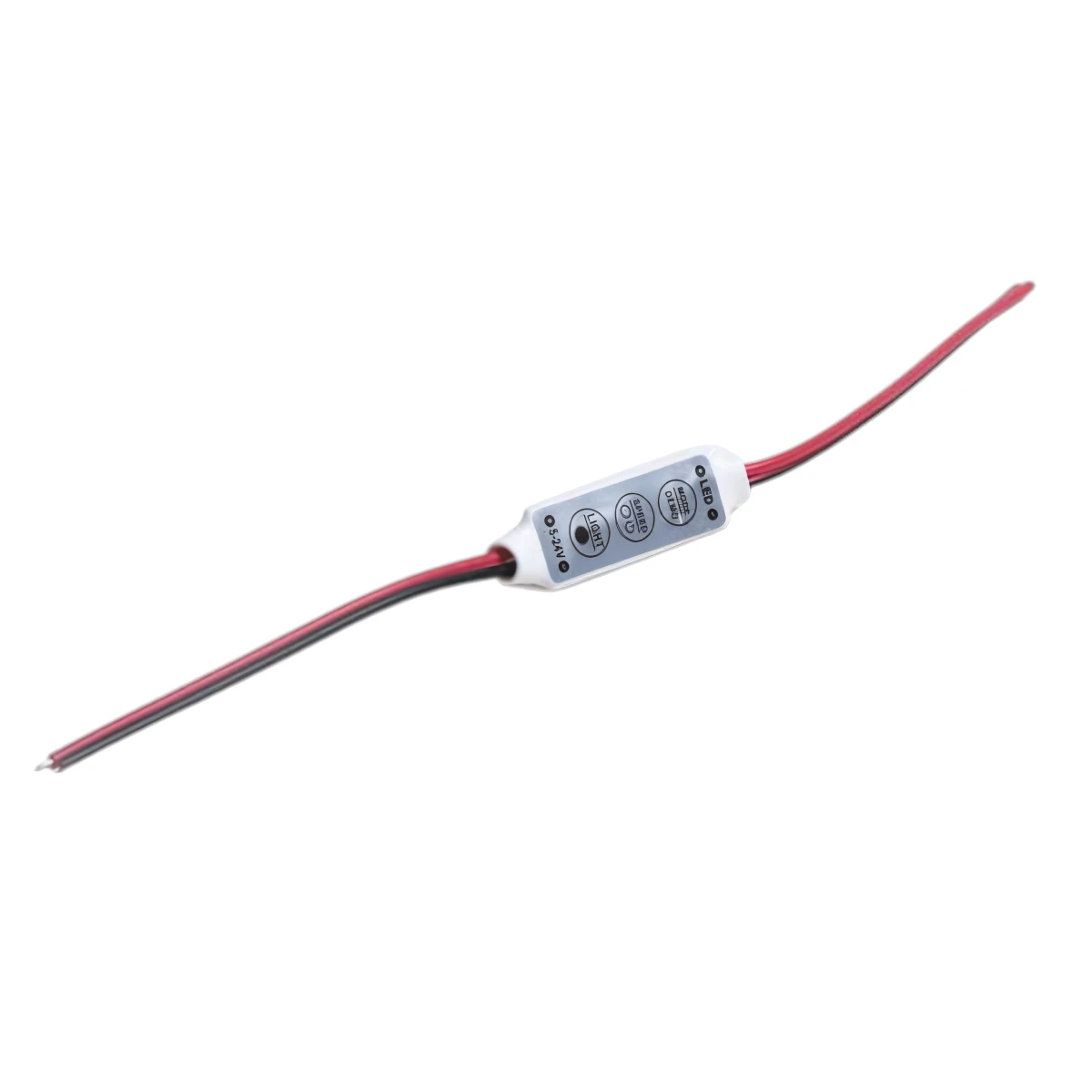

Mikro kontroler 12A je uzan beli uređaj u kablu, sa po jednim parom crvene i crne žice na oba kraja i tri tastera na sivoj nalepnici: LIGHT, SPEED i MODE/DEMO. Radi sa jednobojnom trakom od 5 do 24 V, a granica struje iz naziva je 12 A.

Cena na upit

Cene su vidljive nakon prijave na nalog kupca

Pošaljite upit 065 2302244

Ključne karakteristike

Najveća snaga trake (računski, U × I) 12 A × 12 V = 144 W; 12 A × 24 V = 288 W; 12 A × 5 V = 60 W
Radni napon (nalepnica) 5–24 V
Boja belo kućište, siva nalepnica
Šifra 796
Vrsta mini kontroler za jednobojnu LED traku, tasteri na kućištu
Funkcije (opis) ON/OFF, dimovanje, režimi (modovi)

Na lageru
Isporuka 1–2 radna dana
2 godine garancije
Preuzimanje u prodavnici

Besplatna dostava za porudžbine preko 15.000 RSD.

O proizvodu

Uz ovaj uređaj nema daljinskog: sve komande idu preko tri tastera na kućištu, pa mu je mesto tamo gde se do njega stiže rukom. Mikro kontroler 12A tim tasterima pali i gasi jednobojnu LED traku od 5 do 24 V, prigušuje je i pokreće režime (modove), a po nazivu podnosi struju do 12 A.

Tasteri LIGHT, SPEED i MODE/DEMO na sivoj nalepnici

Preko gornje strane kućišta je siva nalepnica sa tri okrugla tastera. Na prvom piše LIGHT, na drugom SPEED, a na trećem MODE, sa rečju DEMO ispod crte. Opis proizvoda navodi tri funkcije: paljenje i gašenje (ON/OFF), dimovanje i režime.

Raspored tih funkcija po tasterima opis ne navodi. Po natpisima, SPEED se odnosi na brzinu, a MODE na izbor režima. Jednobojna traka ima samo jednu boju svetla, pa režimi kod nje mogu da menjaju jačinu i ritam, ali ne i nijansu.

Kod traka od 5 do 24 V jačina se menja na niskonaponskoj strani. Jedan od načina je princip PWM regulacije: napon se veoma brzo uključuje i isključuje, a odnos ta dva stanja određuje koliko jako traka svetli. Koji način koristi ovaj model, opis ne navodi.

Strana 5-24V ide ka napajanju, strana LED ka traci

Iz oba kraja kućišta izlazi po par crvene i crne žice. Pored jednog para na nalepnici piše 5-24V, a pored drugog LED, pa je smer jasan: prvi par ide na izlaz napajanja, drugi na traku. Crvena boja kod ovakvih kablova obično označava plus, ali oznake + i − na traci i napajanju imaju prednost.

Mikro kontroler 12A ne pretvara napon, pa napajanje mora da bude za isti napon kao traka. Mrežni kraj napajanja, na 230 V, povezuje električar.

Kontroler bez daljinskog na polici i u vitrini

Tasteri na kućištu su prednost tamo gde je kontroler ionako na dohvat ruke: na bočnoj stranici police, ispod radnog stola ili u vitrini. Kontroler bez daljinskog nema baterije za zamenu ni upravljač koji može da se zagubi među jastucima.

Primer su dve police od po 1,5 m sa trakom od 6 W/m na 12 V, kakva je LED traka 12V 3000K od 6 W po metru. Ukupno je to 3 m × 6 W = 18 W, odnosno 1,5 A, što je osmina granice od 12 A. Napajanje za tu traku treba da ima bar 18 × 1,2 = 21,6 W, pa je dovoljan i adapter 12V 3A od 36 W.

Adapter se završava okruglim DC utikačem, a kontroler golim žicama, pa između njih ide ženski DC konektor sa klemom, ako mu se mere poklapaju sa utikačem. Prelazni delovi te vrste nalaze se među opremom za LED trake.

Mikro kontroler 12A ili komplet sa RF daljinskim

Za traku koja je sakrivena iza ormara ili u profilu na plafonu praktičniji je kontroler za jednobojnu traku sa RF daljinskim. On ima istu granicu od 12 A i isti opseg od 5 do 24 V, a komande prima sa udaljenosti. Ovaj mini kontroler je jednostavniji: tri tastera, dva para žica i ništa što treba upariti.

Razlika je i u tome ko upravlja svetlom. Taster na kućištu koristi onaj ko stoji pored police, dok daljinski može da ostane na stolu ili u fioci, pa se traka pali i sa kauča.

Mikro kontroler 12A prema nalepnici i opisu

Šifra	796
Vrsta	mini kontroler za jednobojnu LED traku, tasteri na kućištu
Funkcije (opis)	ON/OFF, dimovanje, režimi (modovi)
Tasteri	LIGHT, SPEED, MODE/DEMO
Funkcija svakog tastera	[PROVERITI: koji taster pali i gasi, a koji dimuje]
Radni napon (nalepnica)	5–24 V
Najveća struja (naziv)	12 A
Najveća snaga trake (računski, U × I)	12 A × 12 V = 144 W; 12 A × 24 V = 288 W; 12 A × 5 V = 60 W
Priključci	par crvene i crne žice na ulazu (5-24V) i na izlazu (LED)
Daljinski upravljač	nema ga ni u opisu ni na fotografiji
Način prigušivanja	[PROVERITI: PWM ili drugi način]
Broj i vrsta režima	[PROVERITI: spisak režima]
Dimenzije kućišta	[PROVERITI: dužina × širina × visina]
Dužina kablova	[PROVERITI: dužina ulaznog i izlaznog kabla]
IP zaštita	[PROVERITI: IP oznaka]
Boja	belo kućište, siva nalepnica

Cenu ovog kontrolera dobićete telefonom na 065 2302244 ili upitom preko Ledtrake.rs.

Kako mikro kontroler deli napajanje i trake

Koliko polica sa trakom može da vodi jedan mikro kontroler 12A?

Onoliko koliko dozvoljava zbir struje: sve trake zajedno smeju da vuku najviše 12 A i moraju biti za isti napon. Svaka traka se svojim kablom vodi do izlaza, paralelno sa ostalima, pa ih mini kontroler pali i prigušuje zajedno. Kada jedna polica treba da bude ugašena dok druga svetli, potrebna su dva kontrolera.

Šta se menja ako je traka za 5 V?

Menjaju se napajanje i najveća snaga trake. Opseg sa natpisa 5-24V počinje od 5 V, pa uz takvu traku ide napajanje od 5 V, a granica od 12 A tada znači najviše 60 W trake. Pri istoj snazi traka od 5 V vuče više struje od trake od 12 V, pa do granice stiže ranije.

Treba li kontroleru posebno napajanje?

Ne treba. Kontroler ima samo dva para žica, ulazni i izlazni, pa radi sa istog napajanja kao i traka: struja iz napajanja prolazi kroz njega do trake. Zato se napajanje bira prema snazi trake, a granica od 12 A samo kaže koliko trake sam kontroler podnosi.
