RGB kontroler 4A po kanalu za traku od 12V i 24V, RF daljinski sa 10 tastera

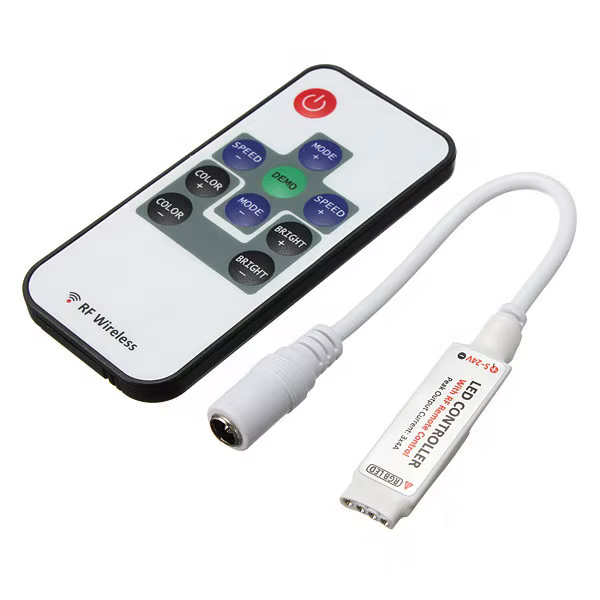

U poređenju sa kontrolerima koji imaju stezaljke na zavrtanj, ovaj je sveden na tanko telo u samom kablu, bez kutije: napajanje ulazi kroz DC priključak, a traka se priključuje na četiri pina. RGB kontroler 4A upravlja RGB trakom od 12 ili 24 V preko radio-daljinskog, a na kućištu mu je navedena vršna struja od 4 A za svaki od tri kanala boje.

Koliko trake nosi RGB kontroler 4A po kanalu

Na kućištu piše „Peak Output Current: 3x4A“, odnosno vršna izlazna struja od 4 A za kanale R, G i B. Pomnožena naponom, ta struja daje 48 W po kanalu na 12 V i 96 W po kanalu na 24 V.

Pet metara RGB LED trake 12V od 10 W po metru troši 50 W kada svetle sva tri kanala, odnosno oko 4,2 A ukupno, a na svaki kanal otpada oko 1,4 A, trećina granice. Napajanje za nju treba da ima bar 50 × 1,2 = 60 W, kao LED napajanje 12V 60W LT02.

Ta dužina je ujedno orijentaciona granica jedne deonice od 12 V napajane sa jednog kraja. Pad napona, odnosno smanjenje napona duž provodnika zbog njegovog otpora, tipično posle te dužine počinje da se vidi kao slabije svetlo na kraju trake.

RF daljinski sa 10 tastera za boje, režime i jačinu

Beli daljinski sa crnim obodom pri dnu nosi natpis RF Wireless, što znači radio-vezu sa kontrolerom. Tasteri su raspoređeni ovako:

• crveni taster za paljenje i gašenje, na vrhu;
• COLOR+ i COLOR− za izbor boje;
• MODE+ i MODE− za izbor režima, odnosno efekta;
• SPEED+ i SPEED− za brzinu efekta;
• BRIGHT+ i BRIGHT− za jačinu svetla;
• zeleni taster DEMO u sredini.

Daljinski sa 10 tastera nema posebne tastere za pojedinačne boje, kakve ima daljinski od 20 tastera uz kontroler od 36 A, pa se boja bira kretanjem kroz niz tasterima COLOR. Koliko boja i režima kontroler ima, opis ne navodi.

Ženski DC ulaz i četiri pina RGBLED

Ulazni kraj je beli kabl sa ženskim DC priključkom, a na kućištu pored njega stoji natpis 5-24V sa oznakom polariteta. Opis proizvoda navodi 12 i 24 V, pa je rad na nižem naponu od 12 V nepotvrđen.

Izlaz su četiri metalna pina pored natpisa RGBLED i male trouglaste oznake. RGB traka tipično ima četiri izvoda: zajednički plus i po jedan za crvenu, zelenu i plavu. Koji od četiri pina je zajednički plus, u opisu nije navedeno.

Mini RGB kontroler, veći kontroler ili pojačivač

Kada traka po kanalu traži više nego što RGB kontroler 4A daje, sledeći korak je RGB kontroler 36A sa stezaljkama, iz iste grupe opreme za LED trake, sa ukupnom strujom od 36 A i daljinskim od 20 tastera. Drugo rešenje za dugu instalaciju je RGB pojačivač 8A, koji signal prenosi na drugu deonicu sa sopstvenim napajanjem, ali prelaz sa četiri pina na njegove stezaljke nije opisan ni kod jednog od ta dva proizvoda.

Za traku duž police ili ispod kreveta, dugu do nekoliko metara, mini RGB kontroler je dovoljan i zauzima najmanje mesta.

Od natpisa 3x4A do nepoznatog dometa daljinskog
