MiBoxer Triac dimer TRI-C1 do 300W, WiFi, 2.4GHz daljinski i taster

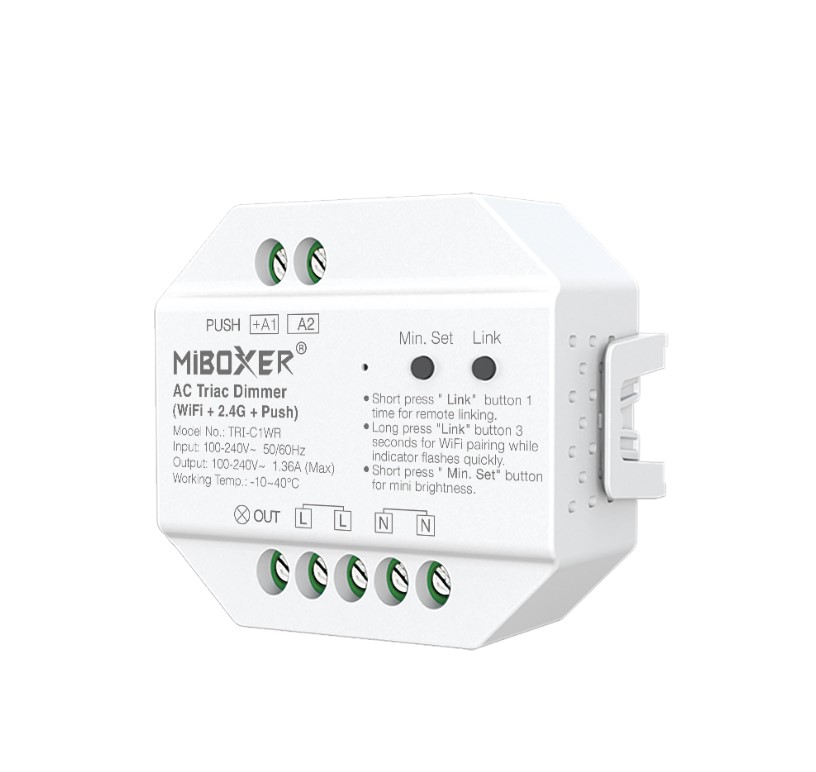

Dve kleme sa oznakom PUSH na gornjoj ivici kućišta primaju zidni taster, pa se svetlo prigušuje i rukom na zidu, a ne samo daljinskim ili telefonom. MiBoxer Triac dimer TRI-C1 (Mi Light) je fazni dimer za mrežni napon od 100 do 240 V, sa izlazom do 1,36 A, što prema opisu iznosi 300 W na 220 V.

Taster, radio-daljinski i aplikacija na izlazu OUT

Uređaj ima jedan izlaz, pa sve svetiljke vezane na njega uvek dobijaju istu jačinu, bez obzira na to odakle je komanda stigla. Daljinski MiBoxer serije 2.4G šalje radio-signal na 2,4 GHz, a opis navodi domet upravljanja od 30 m.

Ulaz za taster je razlog zbog kog ovaj WiFi dimer ne traži da svi ukućani koriste aplikaciju. Push funkcija radi kao dimer na taster: kratak pritisak pali i gasi svetlo, a dug pritisak menja jačinu.

Sijalice i svetiljke koje prigušuje MiBoxer Triac dimer TRI-C1

Šema proizvođača na izlazu prikazuje tri vrste izvora: LED svetiljke predviđene za Triac dimovanje, klasične sijalice sa užarenim vlaknom i halogene sijalice. LED sijalica bez oznake da je dimabilna ne ide na ovaj izlaz, jer na faznom dimeru može da treperi, zuji ili da se ošteti.

Triac dimer je jedna vrsta faznog dimera. Njegov glavni deo je trijak (Triac), poluprovodnička sklopka za naizmeničnu struju, kojom dimer odseca deo svake poluperiode mrežnog napona. Što je odsečeni deo veći, svetiljka dobija manju srednju snagu i svetli slabije.

Za MiBoxer Triac dimer TRI-C1 stvarna granica izlaza je struja od 1,36 A. Pomnožena sa 220 V daje oko 300 W, a sa 110 V oko 150 W, pa su obe vrednosti snage iz opisa samo drugi zapis iste struje. Snage svih izvora na izlazu se sabiraju i zbir mora da ostane ispod te granice.

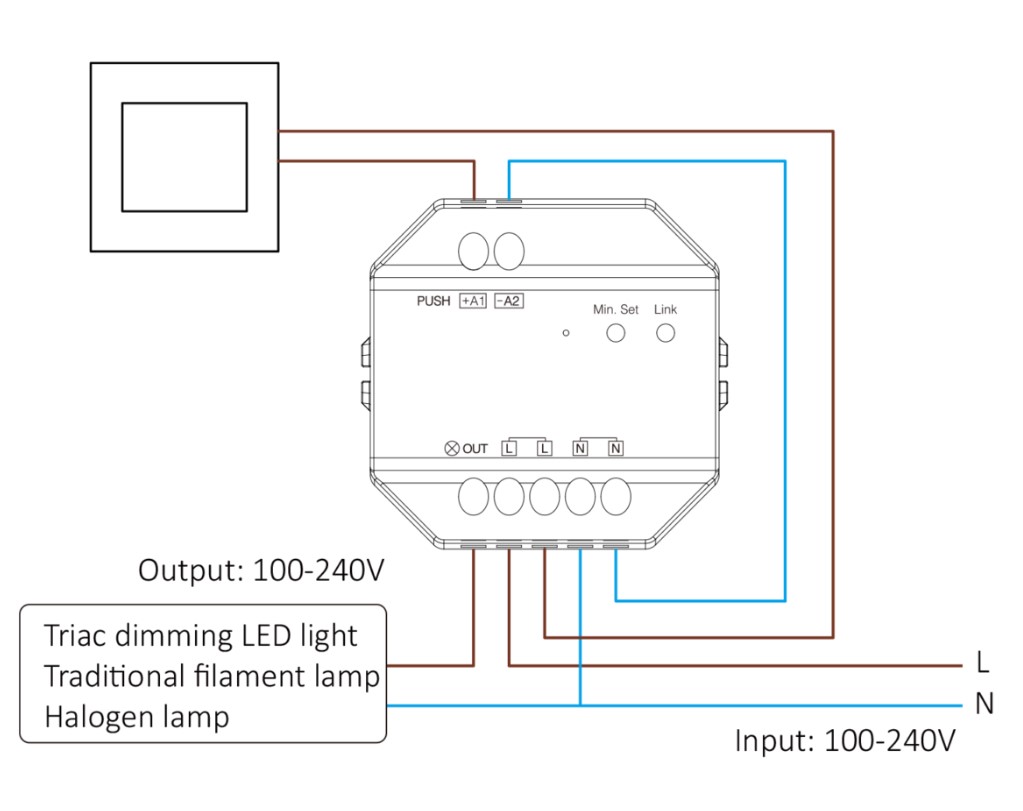

Kleme OUT, L, N i PUSH na šemi povezivanja

Donji red ima pet klema: OUT za svetlo, zatim dve L i dve N. Dve kleme L su na kućištu spojene crtom, kao i dve kleme N. Na šemi proizvođača po jedna L i N primaju dovod mreže, svetiljka je vezana između OUT i nule, a taster između druge kleme L i ulaza A1, dok ulaz A2 ide na drugu klemu N.

MiBoxer Triac dimer TRI-C1 zato mora da ima nulti provodnik na mestu povezivanja, a ne samo fazu. Radovi na instalaciji od 230 V su posao za električara, koji i procenjuje da li je nula dovedena do mesta gde će modul stajati.

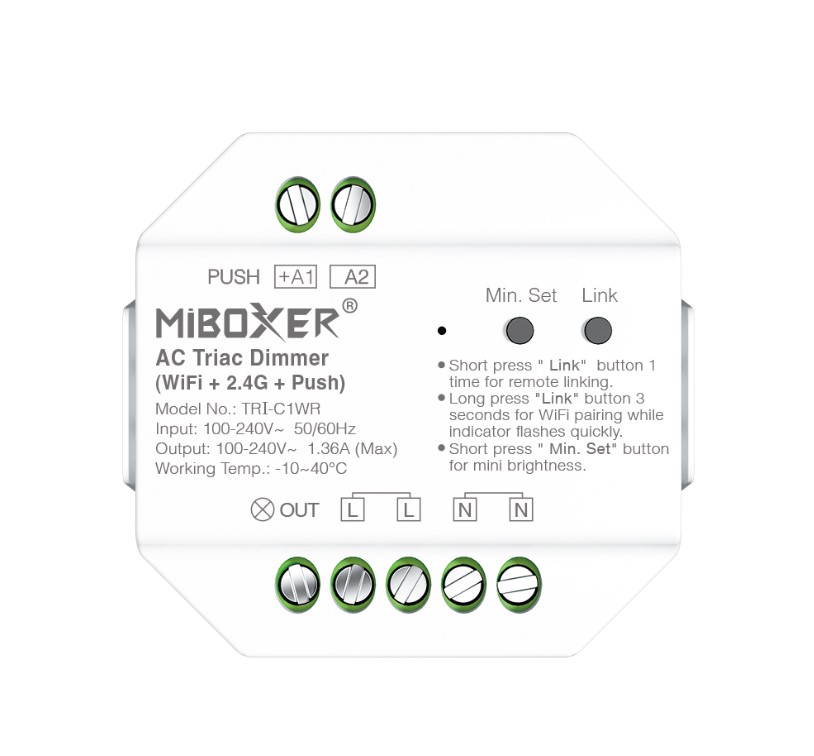

Link i Min. Set: dva tastera na prednjoj strani

Prema natpisu na kućištu, jedan kratak pritisak tastera Link uparuje daljinski sa modulom. Kratkim pritiskom tastera Min. Set podešava se najniža jačina svetla, na natpisu označena kao „mini brightness“.

MiBoxer daljinski upravljači i zidni paneli na 2,4 GHz su među MiBoxer kontrolerima i daljinskim upravljačima, ali spisak modela koje proizvođač navodi baš za TRI-C1WR nije u opisu.

LED traka od 12 V ili 24 V iza napajanja za Triac

Traka se ne vezuje direktno na izlaz OUT, jer radi na niskom jednosmernom naponu iza svog napajanja. Prigušivanje tada ide preko napajanja koje je deklarisano za Triac dimovanje, a MiBoxer Triac dimer TRI-C1 stoji ispred njegovog mrežnog ulaza.

Triac na natpisu imaju, na primer, dimabilno napajanje od 12 V i 150 W („Triac Input“) i dimabilno napajanje od 24 V i 150 W („SUPPORT: 0-10V, Triac“), oba iz ponude Ledtrake.rs. Zajednički rad baš ovog dimera sa jednim od njih nije opisan ni kod jednog od tri proizvoda, pa ga treba potvrditi upitom.

Kada mrežni dimer nije potreban, jednobojna traka se prigušuje na strani od 12 ili 24 V, dimerom ili kontrolerom između napajanja i trake, kakav je mikro kontroler 12A za jednobojnu traku. Ako Vam nije potreban WiFi dimer, u ponudi je i TD01 AC Triac dimer, koji u nazivu ima 2,4 GHz i taster, ali ne i WiFi.

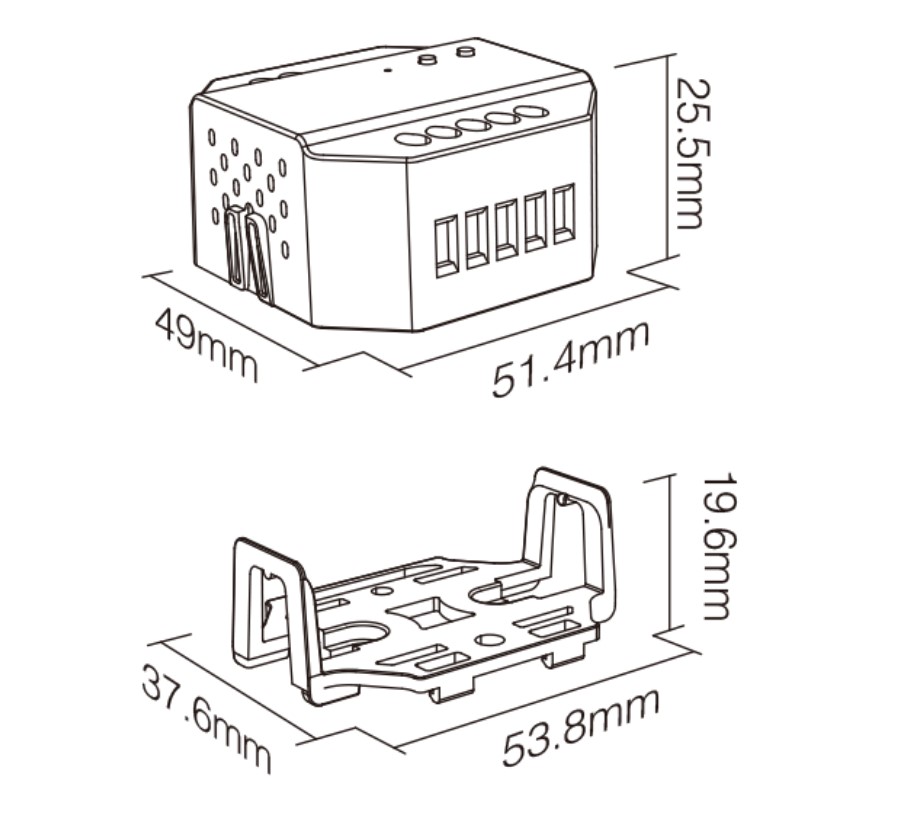

TRI-C1WR u brojevima: napon, struja, mere i domet

IP20 znači zaštitu od predmeta većih od 12,5 mm i nikakvu zaštitu od vode, pa modul ide samo u suv zatvoren prostor. Ledtrake.rs ima showroom u Beogradu, u Đorđa Stanojevića 9a.
