Napajanje MULTI V 60W LT07 sa izlazom od 12 do 48 V po izboru

Ko uzme napajanje MULTI V 60W za traku od 12 V i računa sa punih 60 W, pogrešiće za trećinu: na boku kućišta piše 12V-40W, a 60 W model daje tek na 24, 36 i 48 V. Model LT07-60W-AD ima podesiv izlazni napon, pa se pre povezivanja trake bira jedan od četiri napona, a sa njim i snaga koju uređaj sme da da.

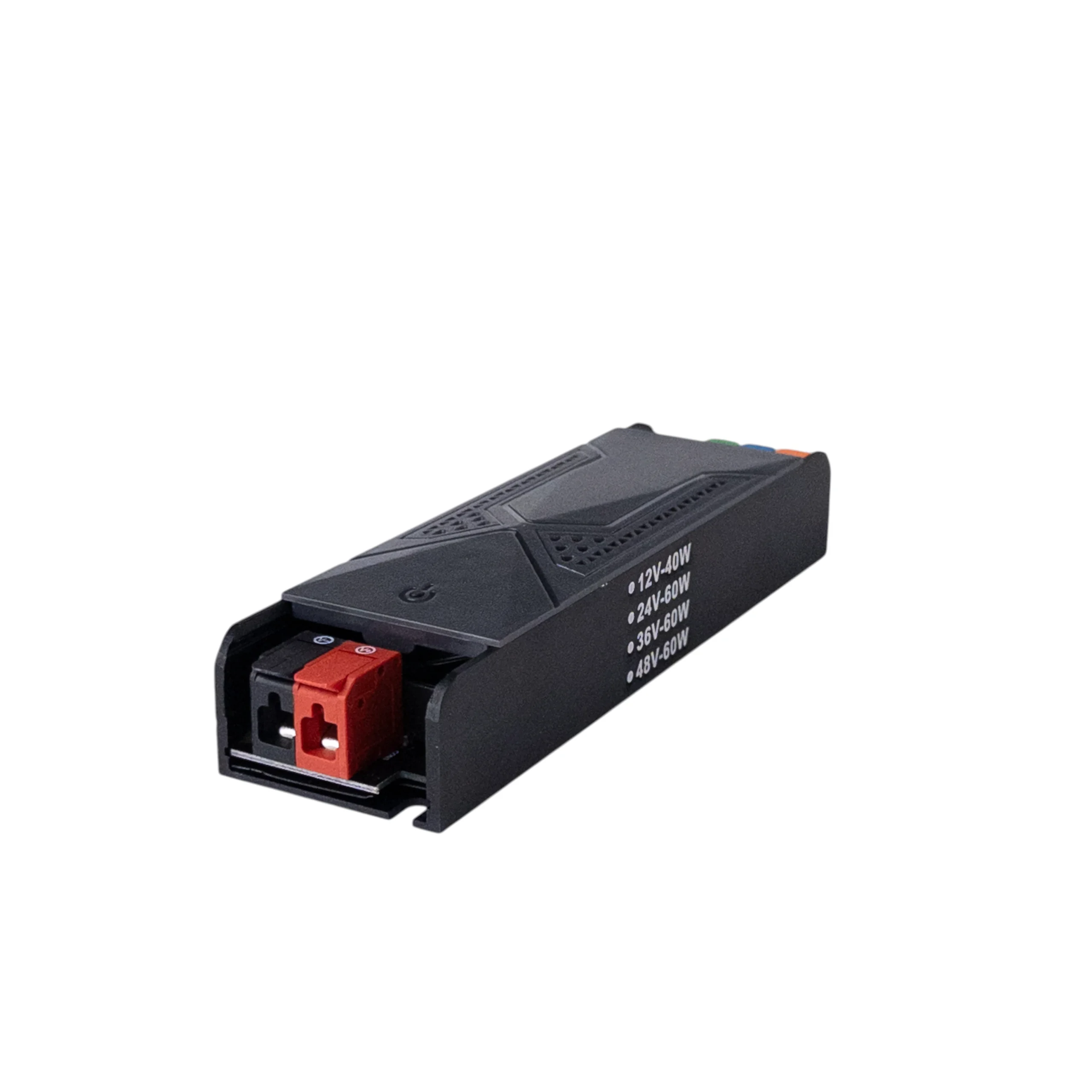

Četiri reda na boku: 12V-40W, 24V-60W, 36V-60W i 48V-60W

Pored izlaznih stezaljki, na boku kućišta, odštampan je spisak od četiri reda. Na 12 V najveća snaga je 40 W, a na ostala tri napona 60 W. Struja se iz toga računa kao snaga podeljena naponom:

• 12 V: 40 / 12 ≈ 3,3 A
• 24 V: 60 / 24 = 2,5 A
• 36 V: 60 / 36 ≈ 1,7 A
• 48 V: 60 / 48 = 1,25 A

Snaga se zato uvek čita za napon koji ste izabrali, a ne iz naziva artikla. Broj 60 u nazivu važi za tri od četiri položaja.

Napajanje MULTI V 60W sa istom trakom na 12 V i na 24 V

Traka od 12 V duga 8 m, sa 6 W/m, troši 8 × 6 = 48 W. Sa rezervom od 20 posto potrebno je 48 × 1,2 = 57,6 W, što bi uz 60 W prošlo, ali na 12 V ovaj model daje samo 40 W, a traka bi vukla 4 A, više od 3,3 A koliko izlaz ima.

Na 12 V napajanje MULTI V 60W sa rezervom nosi oko 33 W trake, na primer 5 m toplo bele trake 2835/60 od 12 V, koja troši 30 W. Sa istom trakom u verziji od 24 V i položajem 24 V, onih 8 m od 48 W prolazi, jer granica tu iznosi 50 W.

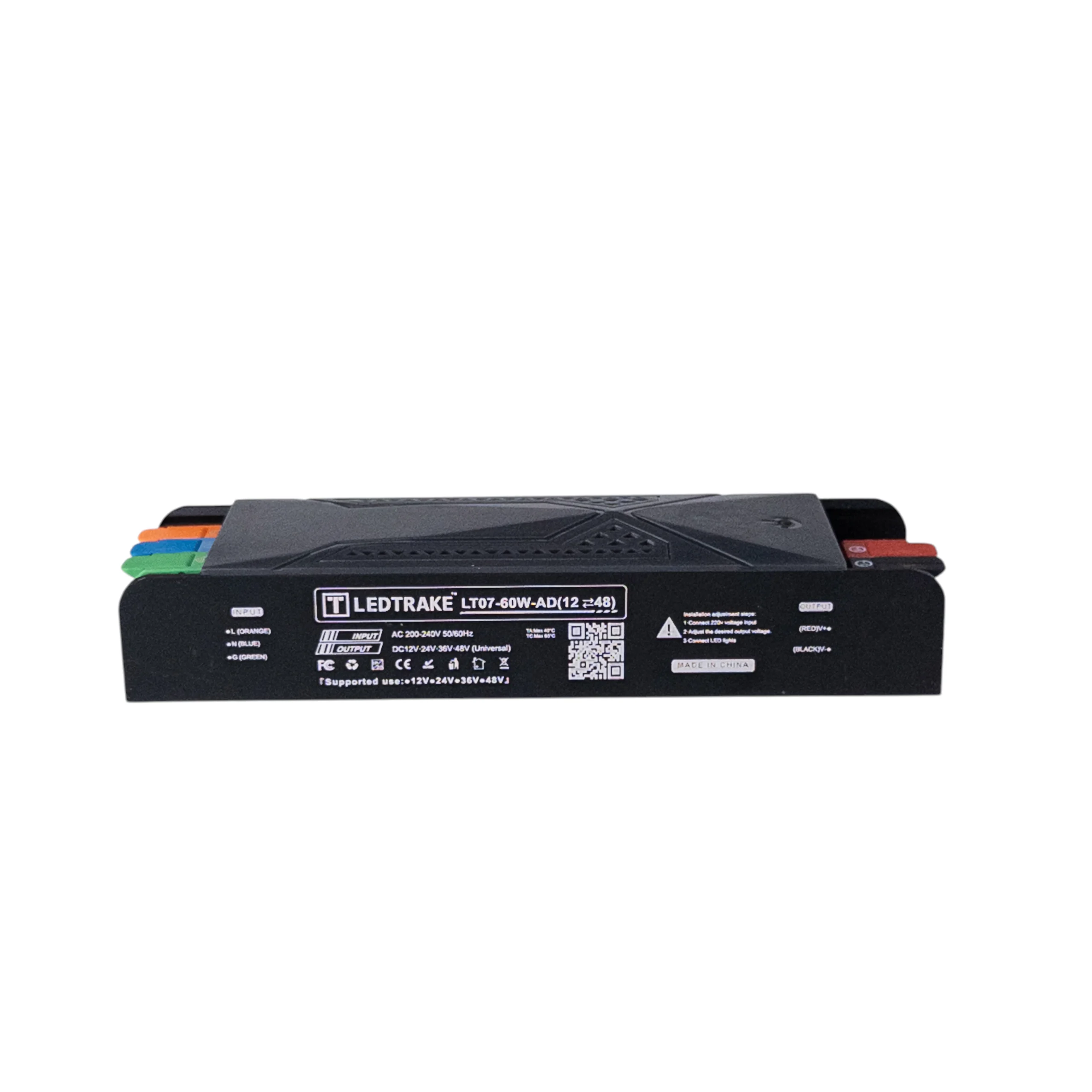

Redosled sa natpisa: mreža, napon, pa traka

Uz znak upozorenja natpis daje tri koraka: prvo se priključuje mrežni napon, zatim se podešava željeni izlazni napon, a tek onda se vezuje LED rasveta. Postupak izbora napona i fabričko podešavanje u podacima o artiklu nisu opisani, pa pre povezivanja trake izmerite napon na crvenoj i crnoj stezaljki multimetrom.

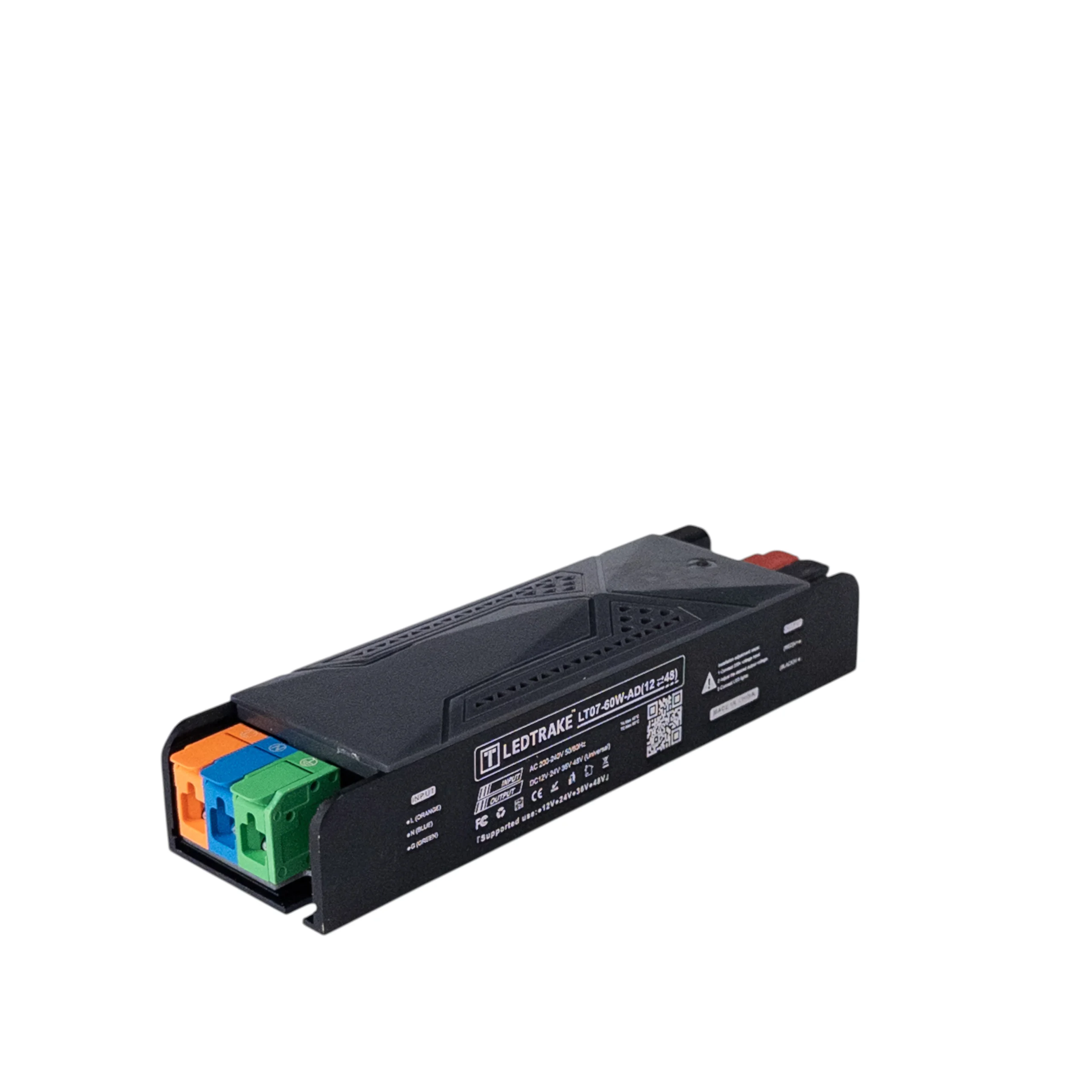

Stezaljke bez šrafova i vrlo nizak napon na izlazu

Na ulaznom kraju su tri stezaljke bez šrafova: narandžasta za L, plava za N i zelena za uzemljenje. Ulaz je AC 200–240 V, 50/60 Hz, pa kućna mreža od 230 V pripada tom opsegu. Na izlaznom kraju je jedan par, crvena stezaljka V+ i crna V−.

Sva četiri izlazna napona spadaju u vrlo nizak napon (ELV), koji po standardu IEC 61140 ide do 120 V jednosmernog napona. Ulaz od 230 V u tu grupu ne spada, pa tu stranu povezuje električar, a Vi na strani trake pazite na plus i minus.

Natpis navodi i TA Max 40 °C, odnosno najvišu temperaturu okoline od 40 °C. Uz oznaku IP20 to znači suv prostor koji se leti ne pregreva, a ne tavan ispod krova ili spoljni zid.

MULTI V ili napajanje sa jednim naponom

Na 24 V napajanje MULTI V 60W daje isto što i napajanje LT08 od 60 W za trake od 24 V: 60 W i 2,5 A. Model sa jednim naponom nema šta da se pogrešno podesi, a podesiv izlazni napon serije MULTI V koristan je kada kasnije pređete na traku drugog napona.

Serija MULTI V u ponudi Ledtrake.rs postoji u pet snaga, od 30 do 200 W, dok ostala napajanja za trake imaju jedan izlazni napon. Za ovaj model važi garancija od 2 godine.
