Napajanje 24V 60W LT08 koje drži stalnih 24 V pri struji do 2,5 A

Traka od 24 V radi ispravno samo na izvoru koji drži stalan napon, a napajanje 24V 60W LT08 to na svom natpisu potvrđuje oznakom CVmode. Iz mreže od 230 V ono pravi 24 V jednosmernog napona i daje traci do 2,5 A. U ponudi Ledtrake.rs ovo je model sa najmanjom snagom u seriji LT08, za linije od nekoliko metara u kuhinji, na policama ili u ormaru.

L-kuhinja sa 4,2 m trake od 10 W/m

Gornji elementi kuhinje u obliku slova L imaju dva kraka: 2,4 m uz sudoperu i 1,8 m uz šporet. Ispod njih ide neutralno bela traka od 24 V i 10 W/m sa CRI 95. Sa CRI 95, blizu najviše vrednosti od 100, boje namirnica na radnoj ploči prikazuju se verno. Traka se seče na svakih 50 mm, a obe dužine su deljive sa 50 mm, pa ostatka nema.

Računica je kratka: 4,2 m × 10 W/m = 42 W. Uz rezervu od 20 posto to je 42 × 1,2 = 50,4 W, ispod 60 W koliko model daje. Traka pri tome vuče 42 / 24 = 1,75 A od dostupnih 2,5 A. Ista traka bi na ovom modelu mogla da bude duga najviše 5 m, jer je 5 × 10 × 1,2 = 60 W.

Dva kraka se vezuju paralelno: svaki ima svoj par provodnika, a oba para se spajaju na V+ i V−, na primer preko razvodne kleme. Kraj jednog kraka se ne nastavlja na početak drugog, jer napajanje u uglu kuhinje stoji blizu početka oba kraka.

Gde napajanje 24V 60W LT08 stoji u kuhinji

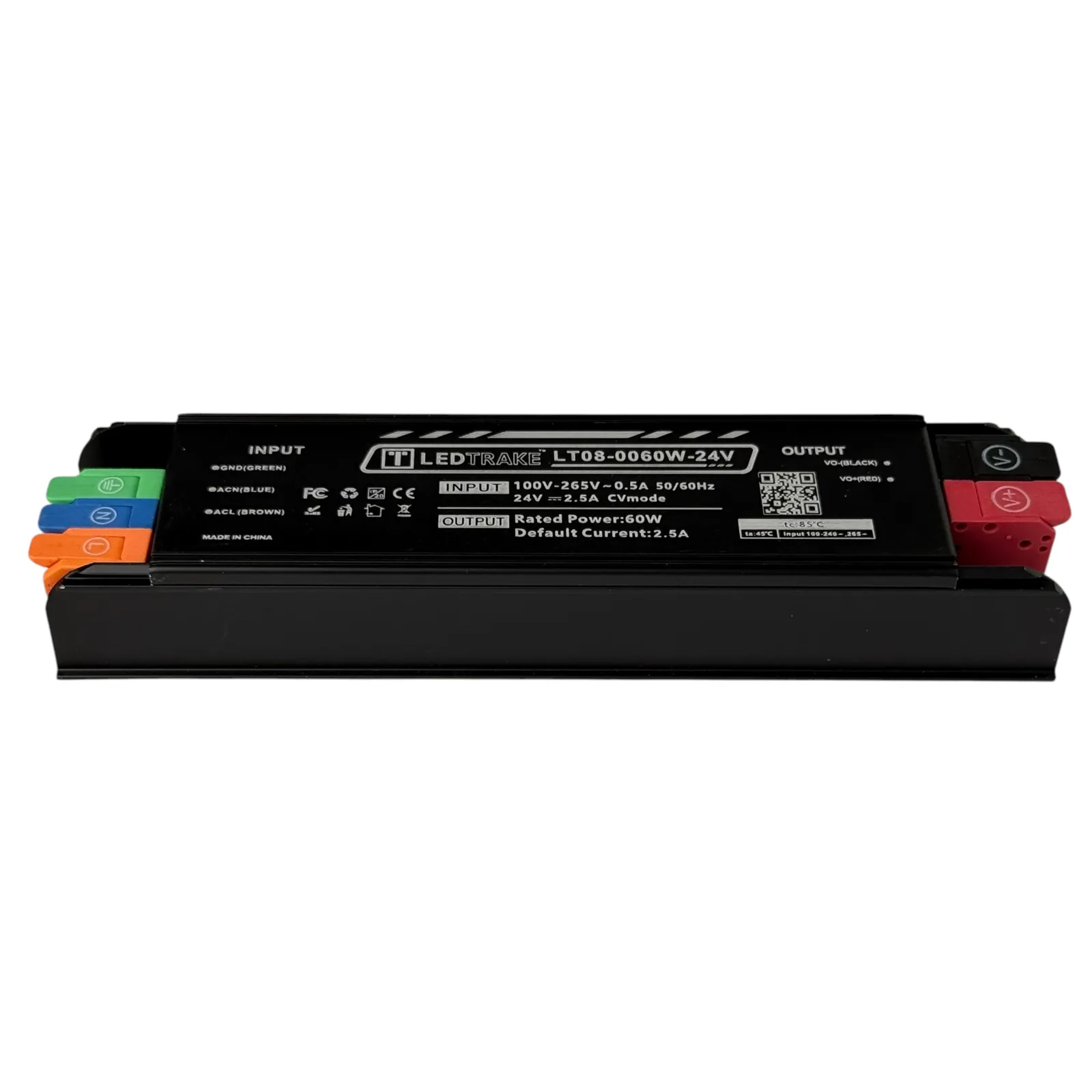

Mesto za kućište je gornja ploča elementa u uglu, iza ivice ili venca, gde se iz prostorije ne vidi. Deo iznad šporeta i aspiratora nije dobro mesto, jer se tamo skupljaju topao vazduh i para. Natpis modela LT08-0060W navodi ta: 45 °C, najvišu temperaturu vazduha oko kućišta pri kojoj napajanje sme da radi.

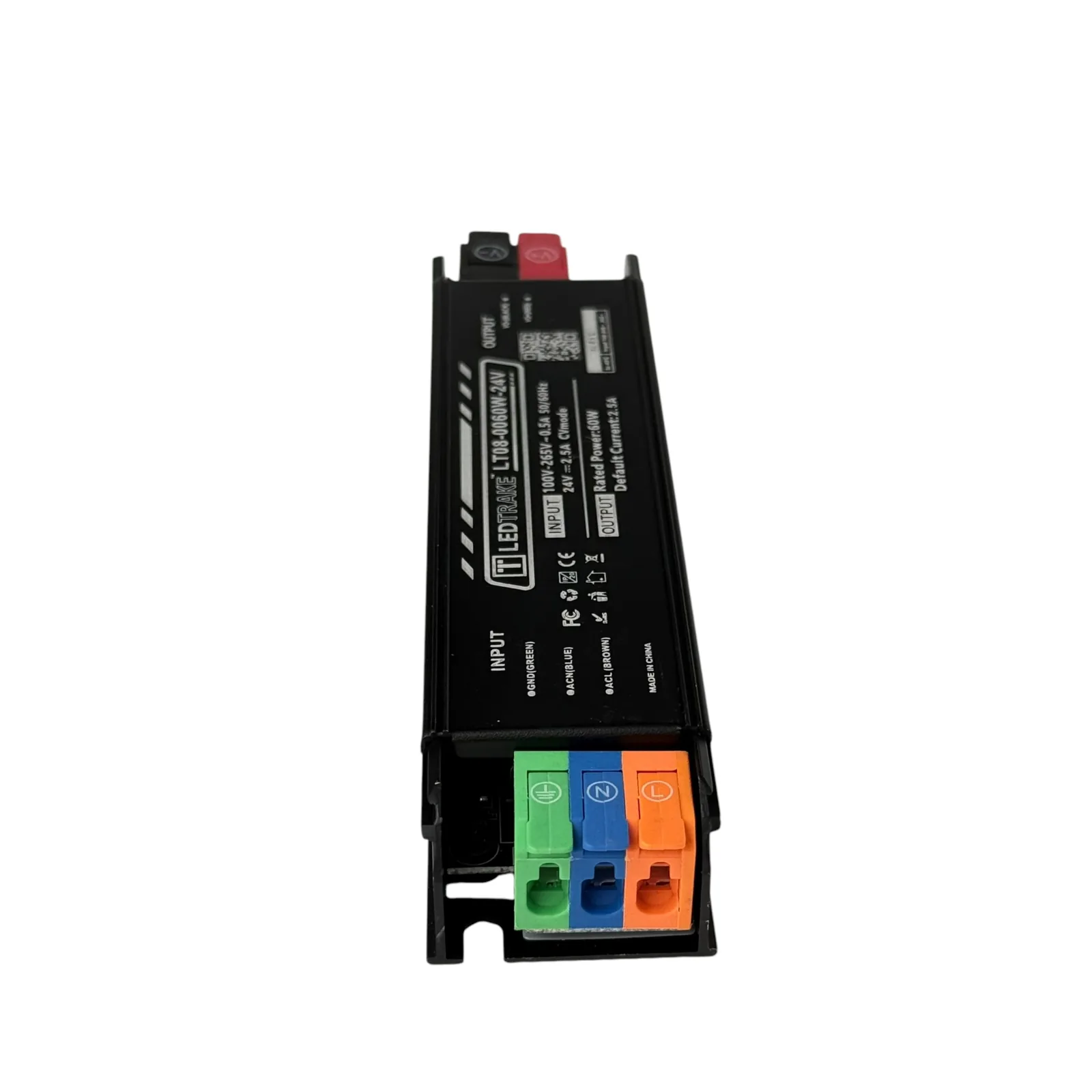

Znak kućice i oznaka IP20 kažu da je model za suv, zatvoren prostor, pa napajanje ne ide u element ispod sudopere. Kabl od 230 V do zelene, plave i narandžaste stezaljke vezuje električar, a crvena i crna stezaljka na suprotnom kraju služe samo traci.

Stalan napon umesto stalne struje

Oznaka CVmode dolazi od engleskog izraza constant voltage, konstantan napon. Napajanje 24V 60W LT08 je napajanje konstantnog napona: izlaz ostaje na 24 V bez obzira na to da li je vezan jedan metar trake ili pet. Menja se samo struja: metar od 10 W/m uzima oko 0,42 A, a pet metara oko 2,1 A.

Drajveri za LED panele rade obrnuto, drže stalnu struju, a napon im se menja, pa za traku nisu upotrebljivi. Razliku između ta dva načina rada opisuje i članak o LED trakama na engleskoj Vikipediji. Kad birate zamenu za staro napajanje ili drugi model među napajanjima za trake od 12 i 24 V, na natpisu tražite 24 V DC i konstantan napon, a ne struju izraženu u mA.

LT08 od 60 W ili tanki LT06 iste snage

Model LT06 od 60 W, debljine 15 mm prema kutiji i sa dva para izlaznih stezaljki, bolji je kada napajanje mora da stane u plitak prostor ili kada dve deonice idu svaka na svoj par. Napajanje 24V 60W LT08 je više, 24 mm prema 15 mm, i ima jedan par izlaznih stezaljki, pa dve deonice idu preko razvodne kleme. Oba modela daju 2,5 A na 24 V i pričvršćuju se šrafom.

LT08 od 100 W i jači modeli iste serije imaju na natpisu i polje BRIGHTNESS CONTROL sa malim prekidačem pored izlaza, a model od 60 W ga nema. Ako kuhinjsku traku želite da prigušujete iz ruke, između napajanja i trake ide kontroler za jednobojnu traku sa RF daljinskim. Garancija na ovaj model je 2 godine.

Električni podaci i mere modela od 60 W

Pre ugradnje u kuhinjske elemente
