LED napajanje 12V 250W LT02-0117 u crnom kućištu sa ušicama

Na nalepnici modela LT02-0117 stoje dva broja od kojih zavisi svaki proračun: POWER MAX 250W i OUTPUT 12V 20.8A. LED napajanje 12V 250W je izvor konstantnog napona za LED trake od 12 V, a uz rezervu od 20 posto na njega ide do oko 208 W trake. Izlaz ostaje na 12 V, dok struja raste sa brojem priključenih traka, sve do 20,8 A.

Tri ulazne i četiri izlazne stezaljke

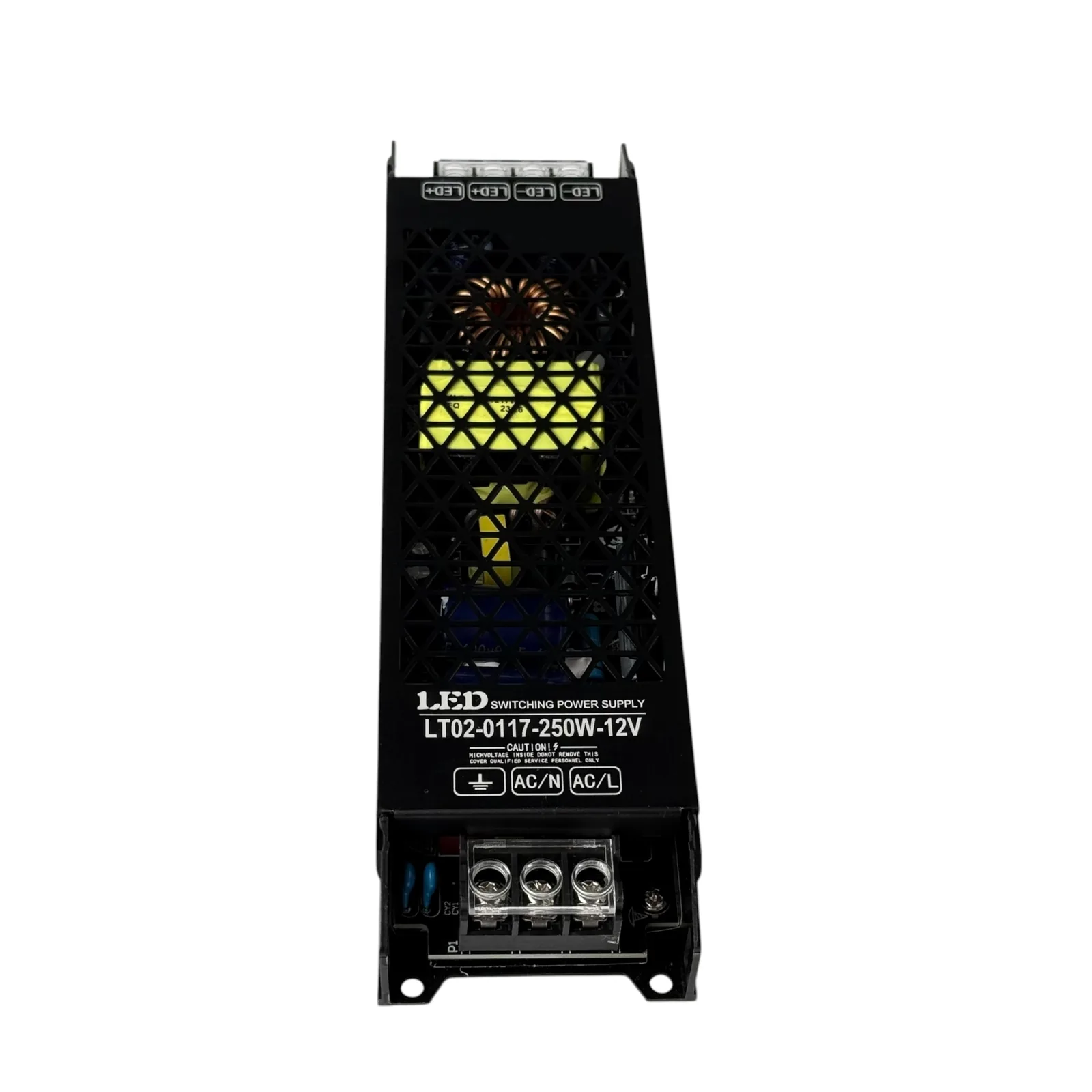

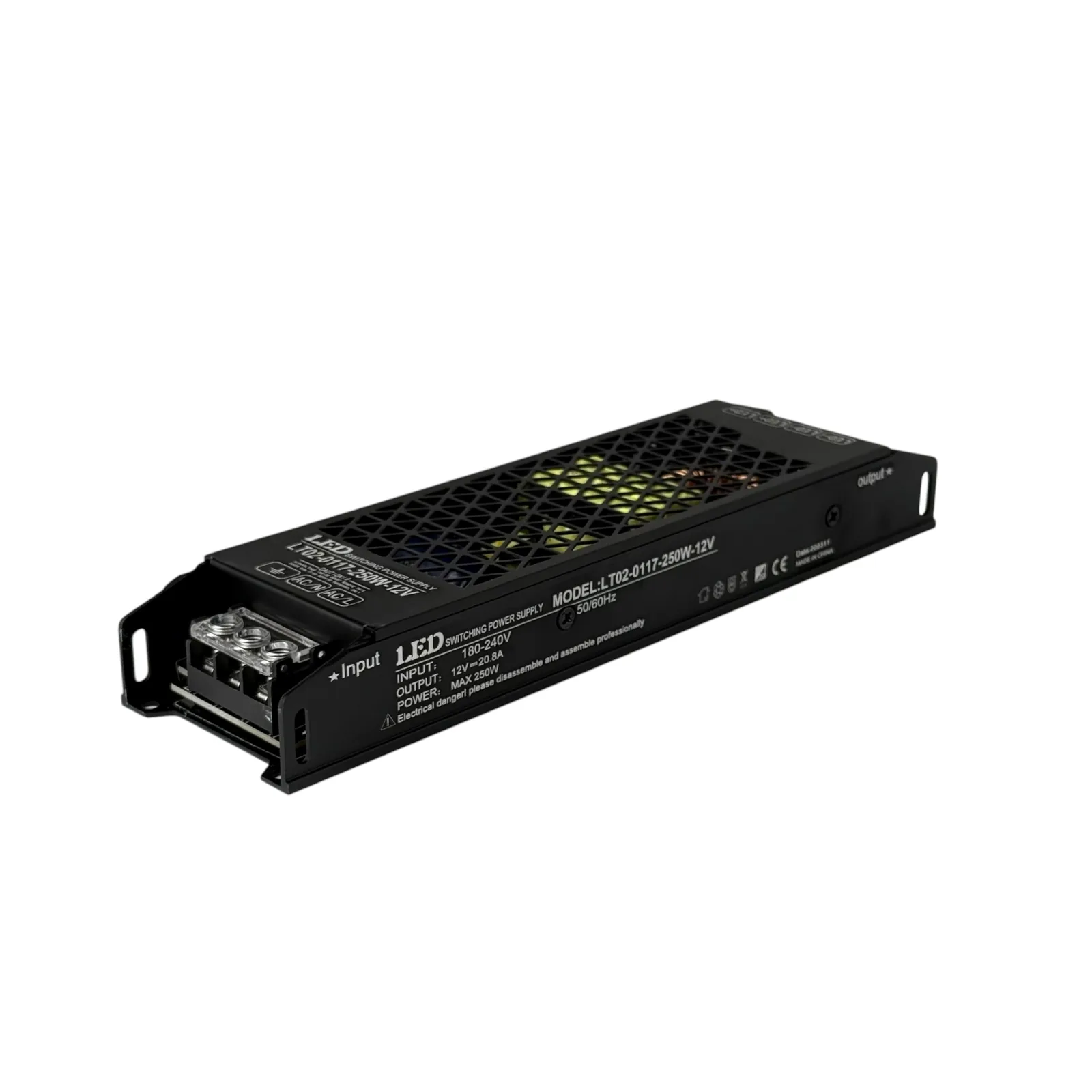

Stezaljke sa šrafovima nalaze se na suprotnim krajevima kućišta. Kraj obeležen sa Input ima tri: uzemljenje, AC/N i AC/L, i na njih električar vezuje mrežni kabl. Kraj obeležen sa output ima četiri: dve LED+ i dve LED−, odnosno dva para izlaza istog napona.

Oba para dolaze iz istog izvora, pa zbir svih traka na njima ostaje u granici od 208 W. Deonice se vezuju paralelno: svaka ima svoj kabl, plus ide na LED+, minus na LED−, a nijedna traka se ne nastavlja na kraj druge.

LED napajanje 12V 250W za četiri ogledala u frizerskom salonu

Primer: salon ima četiri radna mesta, a svako ogledalo dimenzija 100 × 100 cm dobija traku od 12 V po celom obodu, sa zadnje strane. To je 4 m trake po ogledalu, ukupno 16 m. Sa trakom od 10 W/m, kakva je neutralno bela traka 2835/120 od 12 V, potrošnja je 160 W, a sa rezervom 192 W.

Model od 150 W iz iste serije uz rezervu nosi 125 W, odnosno samo tri ovakva ogledala (120 W, sa rezervom 144 W). Za četiri treba bar 192 W, pa ih LED napajanje 12V 250W pokriva i ostavlja mesta za još jedno ogledalo. Pri 160 W trake povlače oko 13,3 A, dovoljno ispod 20,8 A sa nalepnice.

Na svaki par izlaznih stezaljki dolaze kablovi dva ogledala. Deonica od 4 m na 12 V kraća je od oko 5 m, koliko se takva traka tipično napaja sa jednog kraja bez vidljivog pada svetla, pa svako ogledalo svetli ujednačeno. Kod ogledala tik uz lavabo za pranje kose, gde voda prska, uzmite traku iste snage sa zaštitom IP44, otpornu na prskanje.

Specifikacija napajanja od 20,8 A

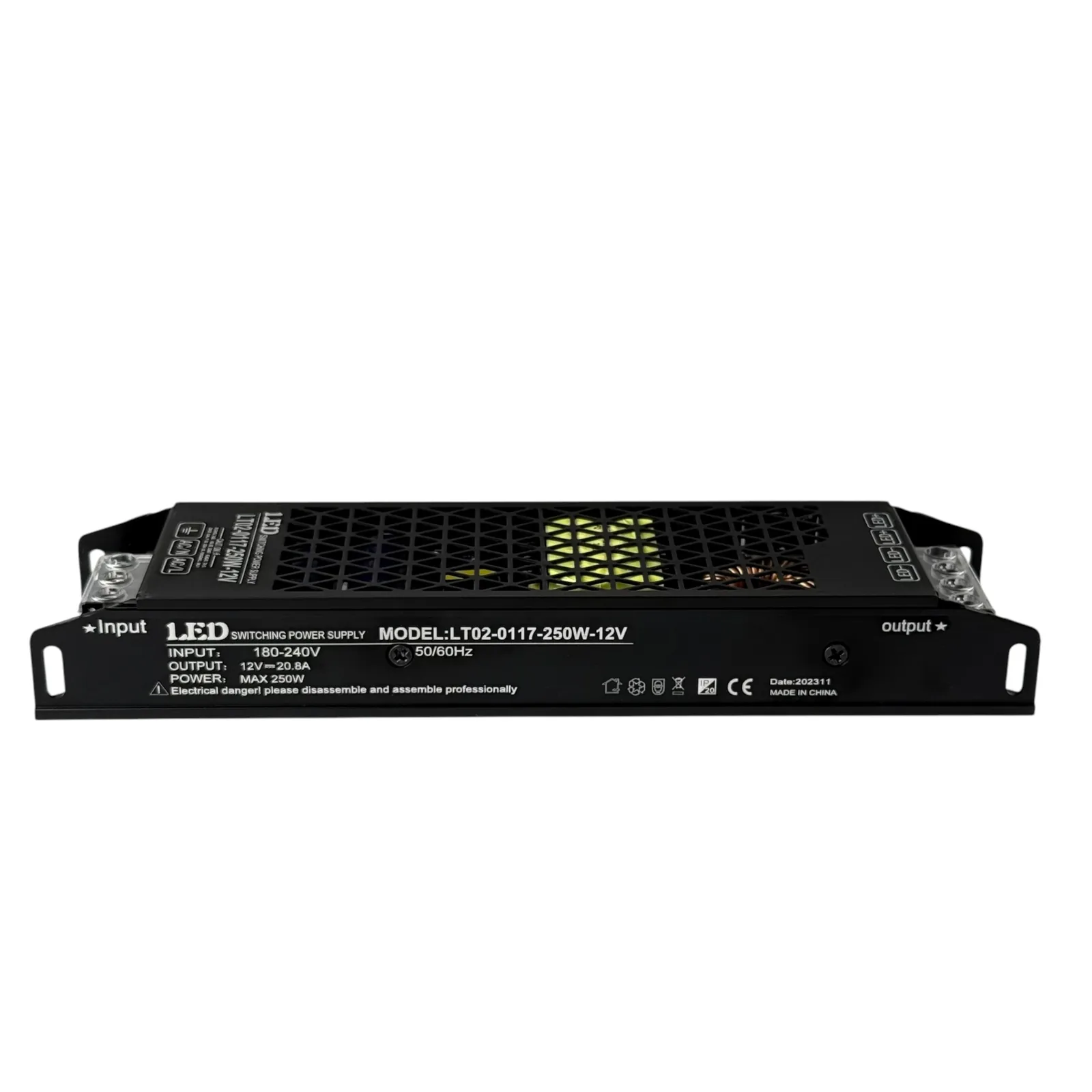

Na kućištu piše SWITCHING POWER SUPPLY. Savremena LED napajanja su prekidačka (impulsna), a ovaj model to navodi i na nalepnici, uz oznaku CE i znak IP20.

Ušice sa prorezima i mesto za kućište

Na oba kraja kućišta su metalne ušice sa izduženim prorezima, pa se LED napajanje 12V 250W šrafovima pričvršćuje na zid ostave, bočnu stranu ormara ili konstrukciju spuštenog plafona. Poklopac je perforiran, zato oko njega ostavite slobodan vazduh i ne prekrivajte ga izolacijom ili tkaninom.

Oznaka IP20 ne obuhvata zaštitu od vode, pa trafo 12V 250W ide u suvu prostoriju, na primer ostavu ili prostor iznad spuštenog plafona. Opseg ulaza sa nalepnice, 180–240 V, obuhvata mrežni napon u Srbiji od 230 V, a priključak na mrežu radi električar.

Kada je 250 W previše, a kada 12 V nije najbolji izbor

Za trake do 125 W dovoljno je napajanje od 150 W iz serije LT02, u kraćem kućištu. Iznad 208 W treba jači model ili dva napajanja, a sve snage od 12 V i 24 V pregledajte u kategoriji napajanja na Ledtrake.rs.

Na 12 V velika snaga znači i veliku struju: pri 208 W kroz kablove ide oko 17,3 A. Ista snaga na 24 V traži upola manju struju, pa kod nove instalacije sa dugim linijama uporedite i trake od 24 V. Ako su trake već od 12 V, LED napajanje 12V 250W im odgovara, jer traka i napajanje moraju imati isti nazivni napon. Na model LT02-0117 važi garancija od 2 godine.
