Napajanje 12-48V 200W LT07, puna snaga na 24, 36 i 48 V
- Na lageru
- Garancija 2 god.
- Isporuka 1–2 dana
Najjači model serije MULTI V u ponudi, sa dva para izlaznih stezaljki bez šrafova i četiri izlazna napona po izboru. Napajanje 12-48V 200W mrežni kabl prima na tri stezaljke u boji, a traku na crvene i crne.
Ključne karakteristike
- Snaga (W) 200 W
- Napon 12 V / 24 V / 48 V / 36 V
- Temperatura okoline do 40 °C (TA Max)
- IP zaštita IP20
- Model LT07-200 W-AD (12⇄48) na natpisu i kutiji; u opisu LT07-0200-W-12-48 V IP20
- Serija MULTI V (LT07)
- Na lageru
- Isporuka 1–2 radna dana
- 2 godine garancije
- Preuzimanje u prodavnici
Besplatna dostava za porudžbine preko 15.000 RSD.
O proizvodu
Za trake od 24 V napajanje 12-48V 200W daje punu snagu od 200 W, kao i na 36 i 48 V, a na 12 V samo 140 W. Za trake od 12 V zato više snage daje napajanje od 200 W sa jednim naponom od 12 V, o kome je reč niže.
Mala teretana sa tri linije COB trake
Sala duga 9 m dobija po jednu liniju duž oba duža zida i treću od 5 m iznad zida sa ogledalima, ukupno 23 m. Sa neutralno belom COB trakom od 24 V i 7 W/m to je 23 × 7 = 161 W. Ova COB traka od 24 V daje neprekinutu liniju svetla bez vidljivih tačaka, pa se u ogledalima ne vidi niz dioda.
Uz rezervu od 20 posto potrebno je 161 × 1,2 = 193,2 W, što napajanje 12-48V 200W na položaju 24 V pokriva. Ukupna struja iznosi 161 / 24 ≈ 6,7 A, a model na 24 V daje do 8,3 A.
Raspored linija na izlaznim stezaljkama

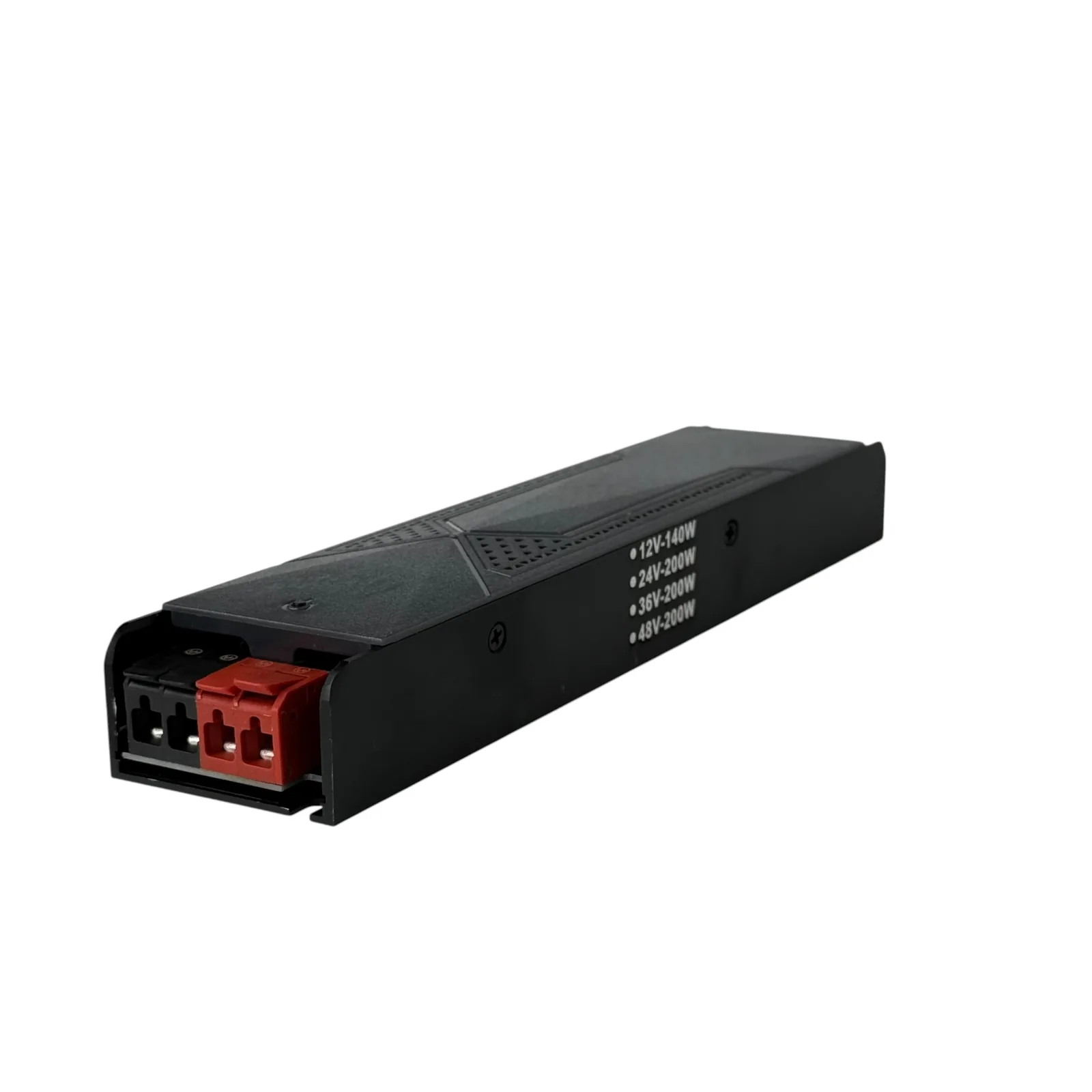

Na izlaznom kraju su dve crvene i dve crne stezaljke bez šrafova. Prvi zid ide na jedan par (63 W), a drugi zid i linija iznad ogledala zajedno na drugi (98 W); sve tri linije su vezane paralelno. Svaka linija se napaja sa jednog kraja i nijedna nije duža od 9 m, dok se za trake od 24 V sa napajanjem na jednom kraju tipično navodi orijentaciono do oko 10 m.
Kada bi trake bile od 12 V
Istih 161 W trake od 12 V traži 193,2 W napajanja, a napajanje 12-48V 200W na 12 V daje 140 W. Tada dolazi u obzir LED napajanje LT02 od 200 W za 12 V sa izlazom od 16,6 A, ali struja trake raste na 161 / 12 ≈ 13,4 A.
Na 12 V svaka linija od 9 m bila bi duža od tipičnih 5 m za napajanje sa jednog kraja, pa bi tražila dodatne tačke napajanja i deblje kablove. Na 24 V ista snaga traži upola manju struju, pa je za prostor ove veličine COB traka od 24 V jednostavnije rešenje.
Priključak na razvodnu tablu lokala
Napajanje 12-48V 200W prima ulaz AC 200–240 V, 50/60 Hz, pa odgovara mreži u Srbiji, 230 V i 50 Hz. Priključak na razvodnu tablu lokala radi električar.
Dozvoljenih 40 °C okoline (TA Max) znači da ovaj model ne zatvarate u kutiju zajedno sa drugim uređajima koji se greju. Model LT07-200W-AD je deo ponude napajanja za trake, a za magnetne šine od 48 V Ledtrake.rs ima namenska napajanja u okviru sistema magnetnih šina.
Pre porudžbine za teretanu ili drugi lokal možete doći u showroom u Đorđa Stanojevića 9a u Beogradu, a prodavnica je na broju 9b.
Vrednosti modela od 200 W po naponu
| Model | LT07-200W-AD (12⇄48) na natpisu i kutiji; u opisu LT07-0200-W-12-48V IP20 |
|---|---|
| Serija | MULTI V (LT07) |
| Šifra | 001797 |
| Ulaz | AC 200–240 V, 50/60 Hz |
| Izlazni napon | DC 12, 24, 36 ili 48 V, po izboru |
| Snaga po naponu | 12 V: 140 W · 24 V: 200 W · 36 V: 200 W · 48 V: 200 W |
| Struja po naponu (računski) | 12 V: 11,7 A · 24 V: 8,3 A · 36 V: 5,6 A · 48 V: 4,2 A |
| Traka uz rezervu 20 % | 12 V: do oko 117 W · 24 V: do oko 167 W |
| Izlazne stezaljke | dva para bez šrafova, crvene V+ i crne V− |
| Struja po paru stezaljki | [PROVERITI: najveća struja kroz jedan par] |

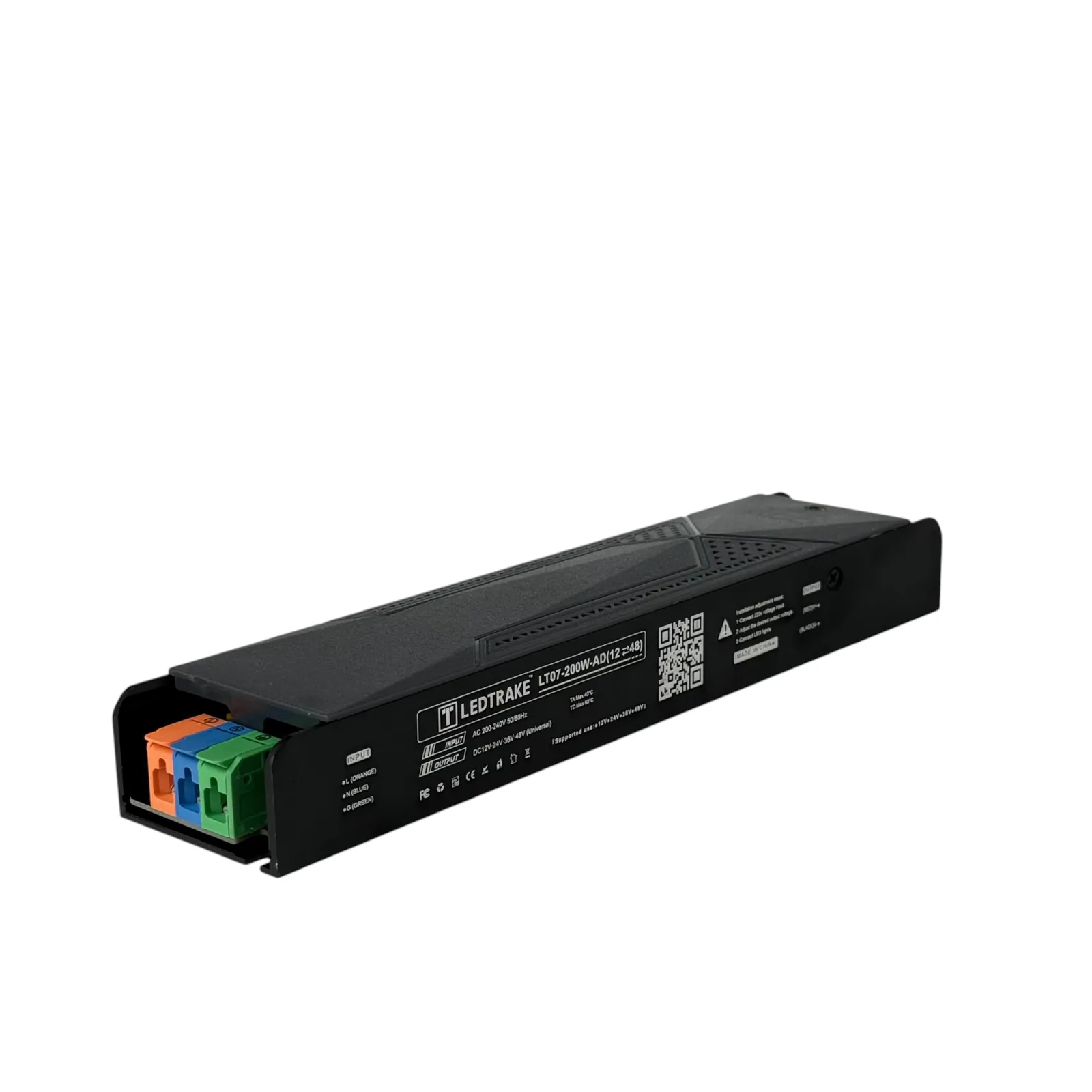

| Mrežne stezaljke | narandžasta L, plava N, zelena uzemljenje |
| IP zaštita | IP20 |
| Temperatura okoline | do 40 °C (TA Max) |
| TC Max | [PROVERITI: vrednost sa natpisa] |
| Podešavanje napona | [PROVERITI: kako se bira i koji je napon fabrički] |
| Dimenzije | [PROVERITI: dužina, širina i visina u mm] |

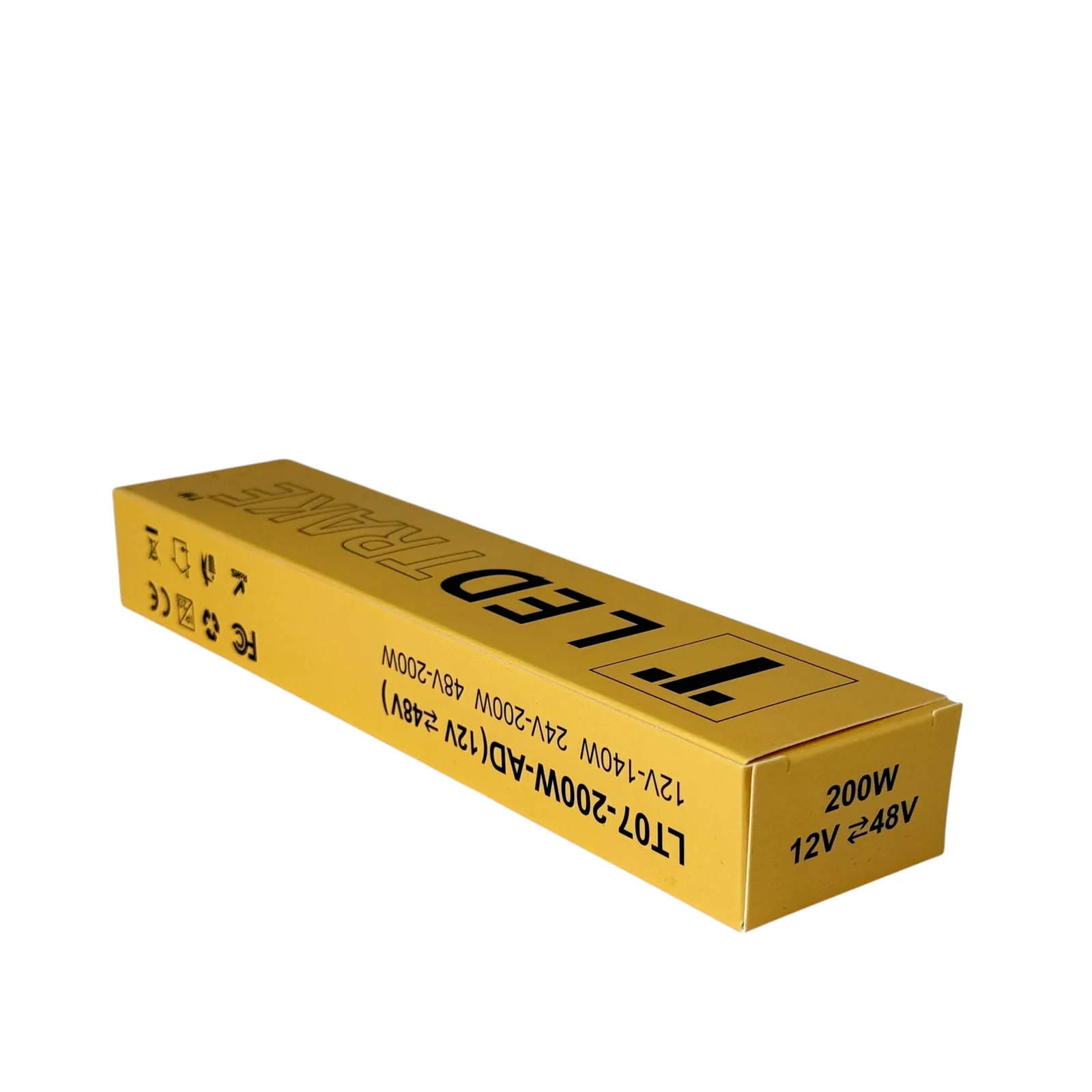

| Kutija | „200W 12V⇄48V“, 12V-140W, 24V-200W, 48V-200W |
Svlačionica i drugo napajanje u teretani
Zašto jedno napajanje od 200 W, a ne dva MULTI V od 100 W?
Dva napajanja od 100 W imaju zbir 200 W, ali se trake ne dele uvek ravnomerno. Drugi zid i linija iznad ogledala zajedno troše 98 W, više od 83 W koje MULTI V od 100 W nosi na 24 V uz rezervu. Dva napajanja zato imaju smisla kada linije treba paliti odvojeno.
Da li izlaz od 36 V postoji iako ga kutija ne navodi?

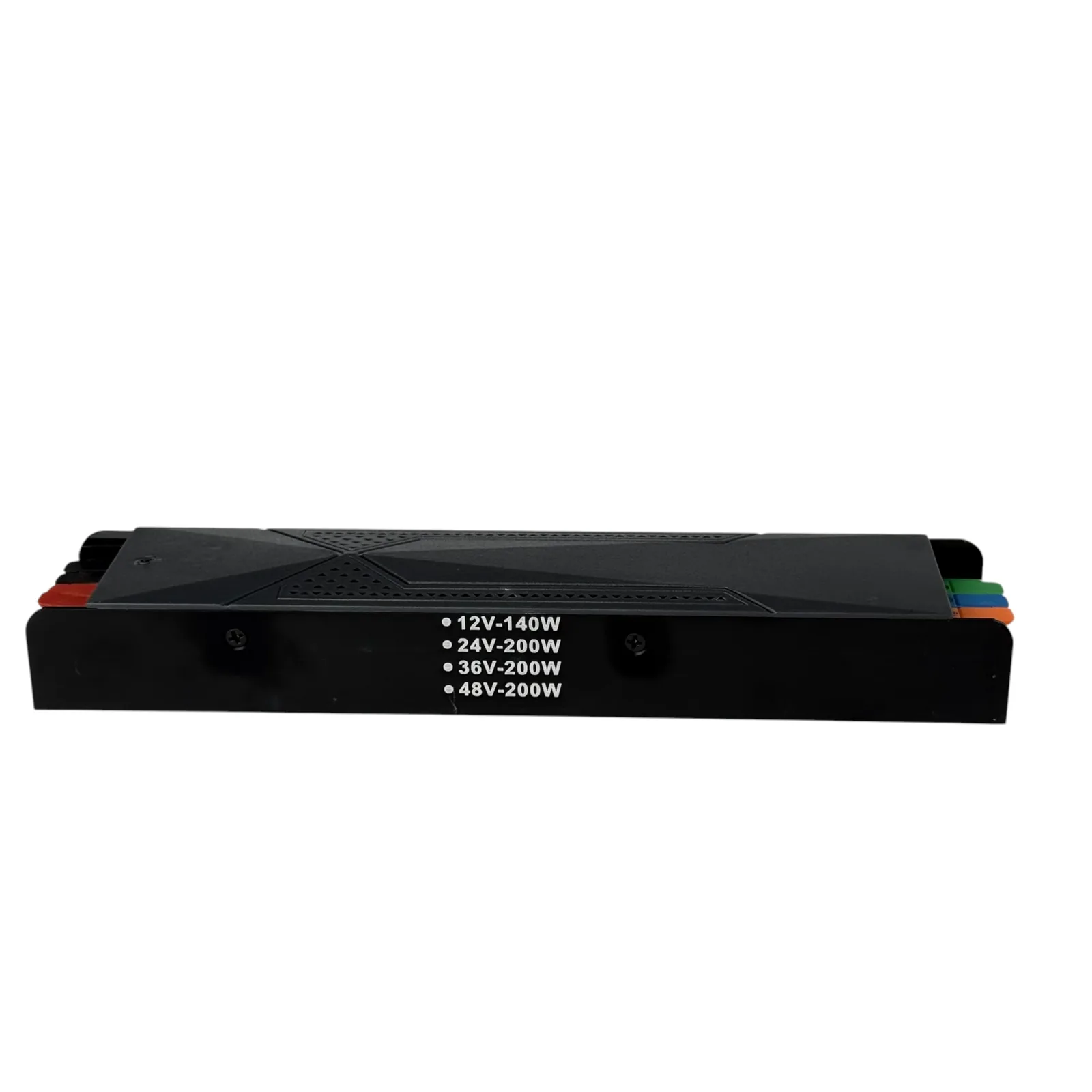

Postoji. Natpis na kućištu navodi izlaz DC 12, 24, 36 i 48 V, spisak na boku daje 36V-200W, a 36 V ima i opis artikla. Na kutiji su samo 12V-140W, 24V-200W i 48V-200W, pa je za proveru pouzdanije ono što piše na samom kućištu, na strani sa natpisom i na boku.
Sme li napajanje 12-48V 200W u svlačionicu, pored tuševa?
Ne. Oznaka IP20 znači da kućište nema zaštitu od vode, pa ide samo u suv zatvoren prostor. U teretani iz primera ono zato ostaje u suvoj sali, a ne u svlačionici. Za rasvetu u vlažnim zonama birajte trake i napajanja sa višim IP, a zone određuje električar prema propisima.
