LED napajanje 24V 18W LT-LONG1824 za svetleće kutije, presek 18 × 18 mm
- Na lageru
- Garancija 2 god.
- Isporuka 1–2 dana
LED napajanje 24V 18W iz serije LONG ima usko telo od 193 × 18 × 18 mm, a na nalepnici je označeno kao napajanje za svetleće kutije. Daje 24 V i 0,75 A, dovoljno za 16 LED modula od 0,9 W ili 2,5 m trake od 24 V i 6 W/m.
Ključne karakteristike
- Snaga (W) 18 W
- Napon 24 V
- IP zaštita IP20
- Dimenzije (opis) D193 × V18 × Š18 mm
- Kućište svetlosivo, bele plastične kapice sa jezičkom za pričvršćivanje na krajevima
- Model LT-LONG1824
- Na lageru
- Isporuka 1–2 radna dana
- 2 godine garancije
- Preuzimanje u prodavnici
Besplatna dostava za porudžbine preko 15.000 RSD.
O proizvodu

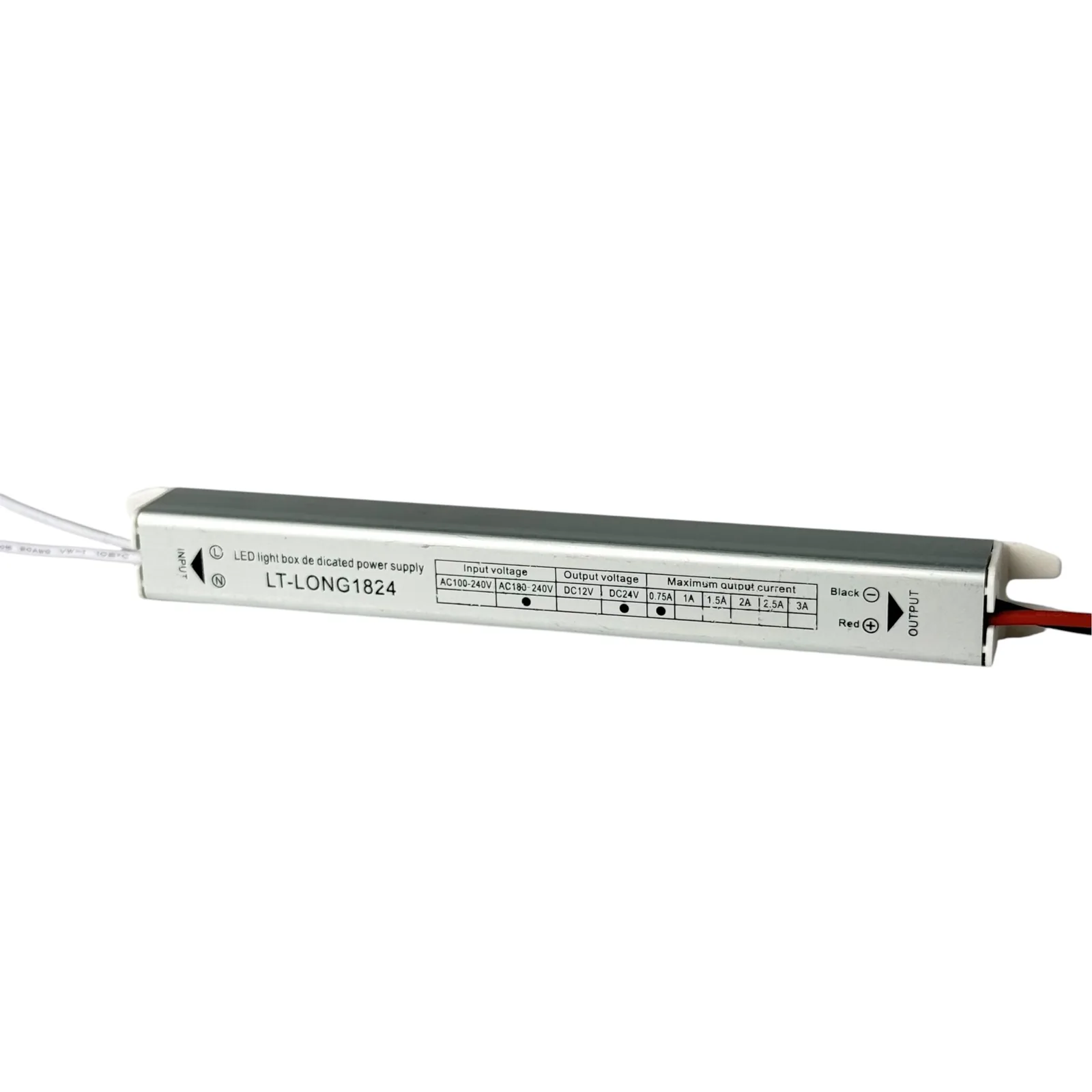

U plitkom okviru reklame ili iza natpisa u izlogu retko ima mesta za kutijasto napajanje, pa se bira izduženo telo koje legne uz ivicu. LED napajanje 24V 18W, model LT-LONG1824, dugo je 193 mm, a široko i visoko po 18 mm. Na izlazu daje 24 V jednosmernog napona i najviše 0,75 A, a na nalepnici nosi natpis „LED light box dedicated power supply“, odnosno napajanje namenjeno svetlećim kutijama.
Tačke u tabeli na nalepnici
Nalepnica ima tabelu sa više mogućih vrednosti, a tačkom je obeleženo ono što važi za ovaj primerak. Za ulazni napon ponuđeno je AC 100–240 V i AC 180–240 V, a tačka stoji kod 180–240 V. Kod izlaznog napona obeležen je DC 24 V, a od struja između 0,75 i 3 A označena je 0,75 A, što uz 24 V daje 18 W.
Opis artikla za ulaz navodi širi opseg, 100–240 V. Mreža u Srbiji ima 230 V i 50 Hz, što je unutar oba opsega, pa je za rad kod nas dovoljan i uži, obeleženi raspon.
| Model | LT-LONG1824 |
|---|---|
| Serija | LONG |
| Šifra artikla | 00105 |
| Namena (nalepnica) | LED light box dedicated power supply |
| Ulazni napon | AC 180–240 V obeleženo na nalepnici; opis: AC 100–240 V, 50/60 Hz |
| Izlaz | DC 24 V, najviše 0,75 A |
| Snaga | 18 W |
| Moduli ili traka uz rezervu 20 % | do 15 W, oko 0,63 A |
| Ulaz | dve bele žice, oznake L i N samo na nalepnici |
| Izlaz, žice | crvena plus, crna minus (Red ⊕, Black ⊖ na nalepnici) |
| Dimenzije (opis) | D193 × V18 × Š18 mm |
| Kućište | svetlosivo, bele plastične kapice sa jezičkom za pričvršćivanje na krajevima |
| IP zaštita | IP20 |
| Žice | [PROVERITI: presek i dužina ulaznih i izlaznih žica] |
| Temperatura okoline | [PROVERITI: dozvoljena temperatura u zatvorenoj svetlećoj kutiji] |
LED napajanje 24V 18W i šesnaest modula od 0,9 W
U svetlećoj kutiji ovaj model može da napaja, na primer, 16 LED modula od 0,9 W na 24 V. Njihov zbir je 16 × 0,9 = 14,4 W, a pomnožen faktorom 1,2 daje 17,28 W i još staje u 18 W. Sedamnaesti modul podigao bi potrošnju na 15,3 W, a sa ovim napajanjem ide se najviše do 18 / 1,2 = 15 W, odnosno oko 0,63 A na 24 V.
Ti moduli su po opisu spojeni kablom od 20 cm između susednih komada, pa se lanac razvlači po poleđini svetleće kutije. Električno su vezani paralelno, jer svaki modul radi na punih 24 V, a crvena i crna žica napajanja vezuju se na početak lanca, plus na plus i minus na minus. Ostali moduli od 12 V, 24 V i 220 V nalaze se među modulima iz ponude.
Usko telo uz ivicu okvira, u suvom prostoru
Presek od 18 × 18 mm omogućava da telo legne uz unutrašnju ivicu okvira ili iza table sa natpisom. Bele plastične kapice na oba kraja imaju jezičke sa otvorom, kroz koje se kućište šrafom pričvršćuje za podlogu, pa ne visi na žicama.
Oznaka IP20 znači da kućište nije zaštićeno od vode. Zato LED napajanje 24V 18W ide u svetleću kutiju u izlogu ili u lokalu, a ne u spoljnu reklamu izloženu kiši. Dve bele ulazne žice na mrežu od 230 V vezuje električar, a oznake L i N postoje samo na nalepnici, ne i na samim žicama.
Ostale snage iz serije LONG
Kada moduli ili traka troše više od 15 W, LED napajanje 24V 18W više nije dovoljno. U istoj seriji na 24 V postoje modeli od 24, 36, 48 i 60 W, a veći, poput napajanja LONG od 72 W na 24 V, služe za duže trake. Sve snage od 12 i 24 V nalaze se u pregledu svih napajanja. Na ovaj model važi garancija od 2 godine.
Svetleća kutija sa modulima na izlazu od 24 V
Zašto moduli od 12 V ne idu na LT-LONG1824?
Zato što izlaz daje 24 V, dvostruko više od napona za koji su takvi moduli predviđeni, pa bi se oštetili. Za module od 12 V u seriji LONG postoje modeli sa izlazom od 12 V. Na isti izlaz ne vezujte ni mešavinu modula od 12 V i od 24 V.
Šta ako u svetleću kutiju treba 20 modula od 0,9 W?
Tada LT-LONG1824 nije dovoljan. Dvadeset modula troši 18 W, koliko iznosi i nazivna snaga, pa bi napajanje radilo bez rezerve. Sa faktorom 1,2 potrebno je 21,6 W, a to pokriva model LONG od 24 W na 24 V, koji nosi do 20 W, odnosno 22 modula od 0,9 W.
Kako prigušiti svetleću kutiju na ovom napajanju?
Na strani od 24 V, a ne zidnim dimerom. Nalepnica nema oznaku za dimovanje, pa fazni dimer na mrežnoj strani može da izazove treperenje ili kvar. Jačinu modula menja dimer ili kontroler za jednosmerni napon od 24 V, postavljen između napajanja i prvog modula, ako podnosi najmanje 0,75 A.
