LED napajanje 24V 200W LT08 za duže linije trake od 24 V

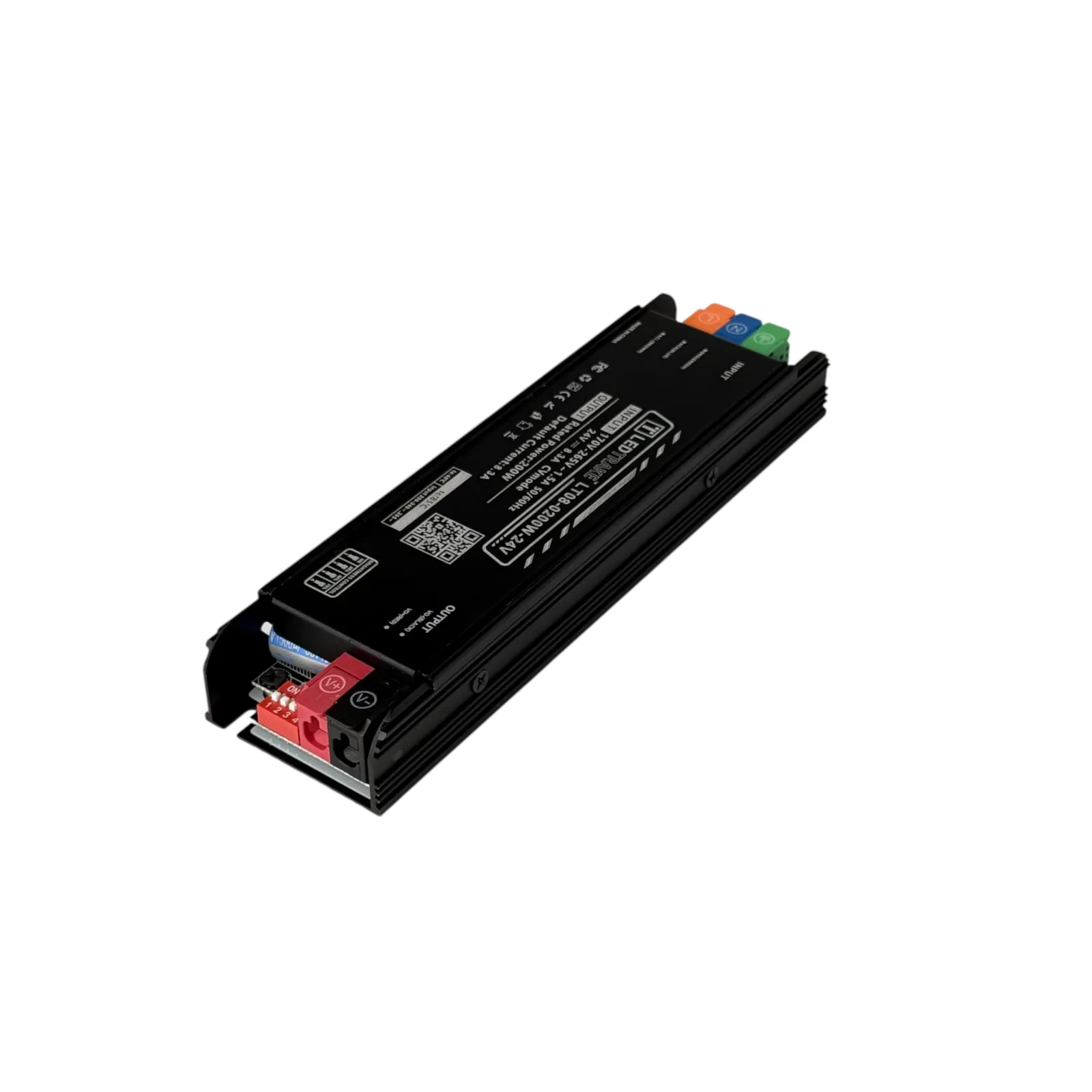

LED napajanje 24V 200W LT08 daje do 8,3 A na 24 V, pa uz njega pažnju traži i kabl od napajanja do trake, a ne samo snaga. Kada jedan tanak kabl vodi do dve ili tri linije, kroz njega prolazi struja svih linija zajedno i na njemu se gubi najviše napona. Na izlazu napajanje ima jedan par stezaljki, crvenu V+ i crnu V−.

Pult i police prodavnice pod dve linije trake

Dve paralelne linije u alu profilima osvetljavaju pult i zidne police jedne prodavnice. Svaka je duga 4,5 m, a u profilima je neutralno bela traka od 24 V i 17 W/m sa 280 dioda po metru. Toliko dioda daje gustu liniju, a 4000 K je neutralno belo svetlo, koje se za prodajni prostor najčešće bira.

Dve linije zajedno imaju 9 m, a pri 17 W/m to je 153 W. LED napajanje 24V 200W LT08 pokriva i rezervu od 20 posto, jer je 153 × 1,2 = 183,6 W. Na izlazu će teći oko 6,4 A. Uz istu rezervu model nosi najviše 166,7 W trake, pa ostaje mesta za još oko 0,8 m iste trake.

Kabl od napajanja do trake i pad napona

Napajanje retko može da stoji tik uz početak linija, pa završi u magacinu ili ormaru, nekoliko metara dalje. Tih nekoliko metara kabla nosi svih 6,4 A. Otpor provodnika oduzima deo napona po formuli U = I × R, što objašnjava i članak o padu napona, pa traka na početku dobija manje od 24 V i svetli slabije.

Pad napona raste srazmerno struji: na istom kablu je pri 6,4 A oko 3,7 puta veći nego pri 1,75 A, koliko vuče 4,2 m trake od 10 W/m. Zato kabl od napajanja do trake u ovakvoj instalaciji treba da bude što kraći i dovoljno debeo, a presek određuje električar prema struji i dužini.

LED napajanje 24V 200W LT08 bliže linijama nego tabli

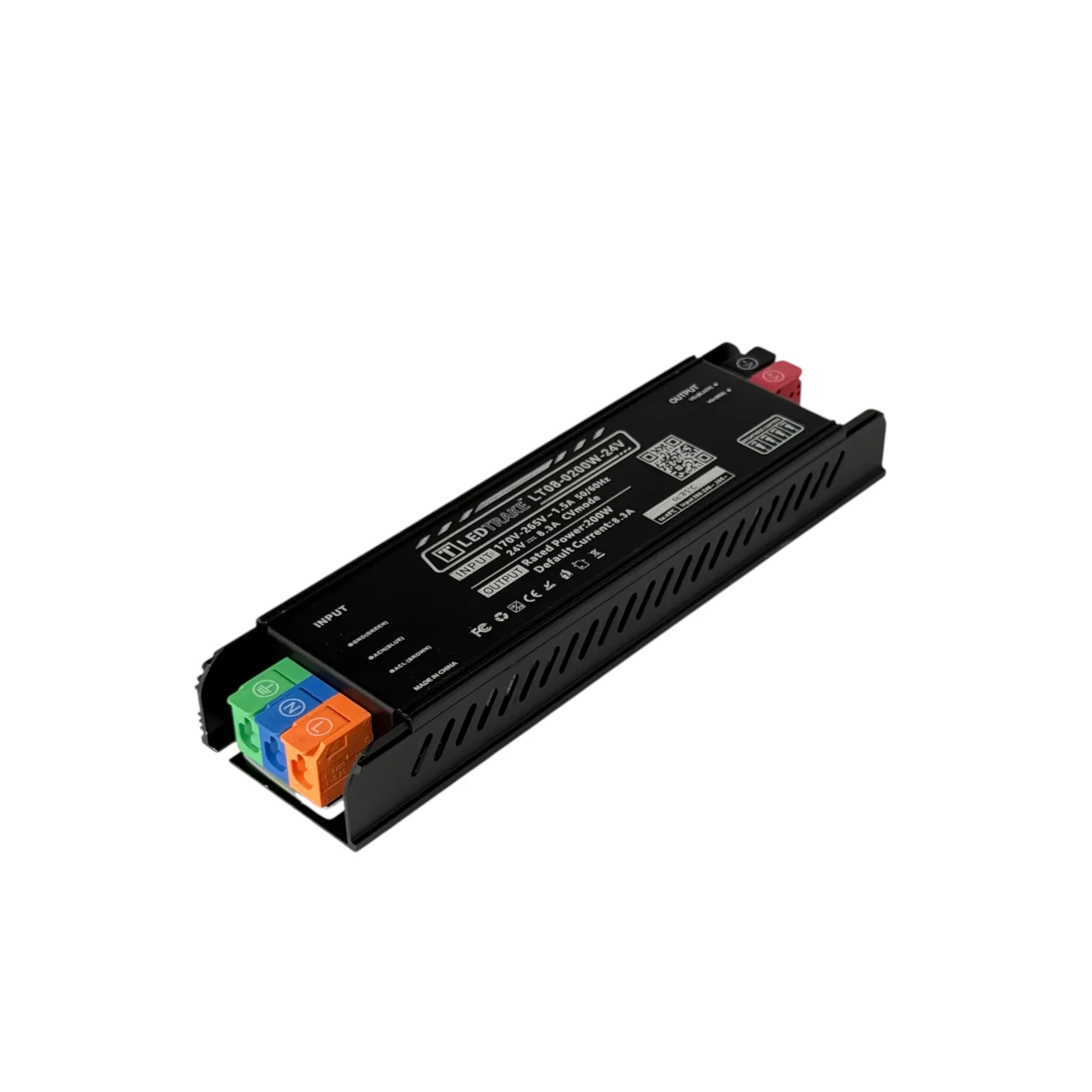

Bolje je da napajanje stoji blizu početka linija, recimo u suvom delu spuštenog plafona sa revizionim otvorom ili u ormariću iza pulta, a da do njega stigne mrežni kabl od 230 V. Na mrežnoj strani teče višestruko manja struja nego na strani od 24 V, pa duži mrežni vod ne pravi isti problem. Sam priključak na mrežu, preko stezaljki za fazu, nulu i uzemljenje, radi električar.

Cena je na upit, a raspored linija i mesto za napajanje možete nam opisati i telefonom, na 065 2302244.

Isto kućište kao model od 150 W, trećina više snage

Spolja su LT08-0200W i napajanje LT08 od 150 W vrlo slični: iste su mere, isti ulaz od 170 do 265 V pri 1,5 A i isti DIP prekidač sa oznakom BRIGHTNESS CONTROL. Po podacima iz opisa, LED napajanje 24V 200W LT08 daje 8,3 A, a model od 150 W 6,25 A, i to je za prodavnicu iz primera presudno: granica modela od 150 W je 125 W, a traka troši 153 W.

Pljosnati LT06 od 200 W ima dva para izlaznih stezaljki, pa dve linije idu svaka na svoj par bez razvodne kleme, a izlazna struja mu je takođe 8,3 A. Za više od 166 W trake među napajanjima od 24 V na Ledtrake.rs postoje i jači modeli, na primer LT08 od 300 W sa izlazom 12,5 A, u kućištu od 192 × 62 × 31 mm prema opisu.
