Napajanje LT08 150W sa prorezima na kućištu i izlazom od 24 V

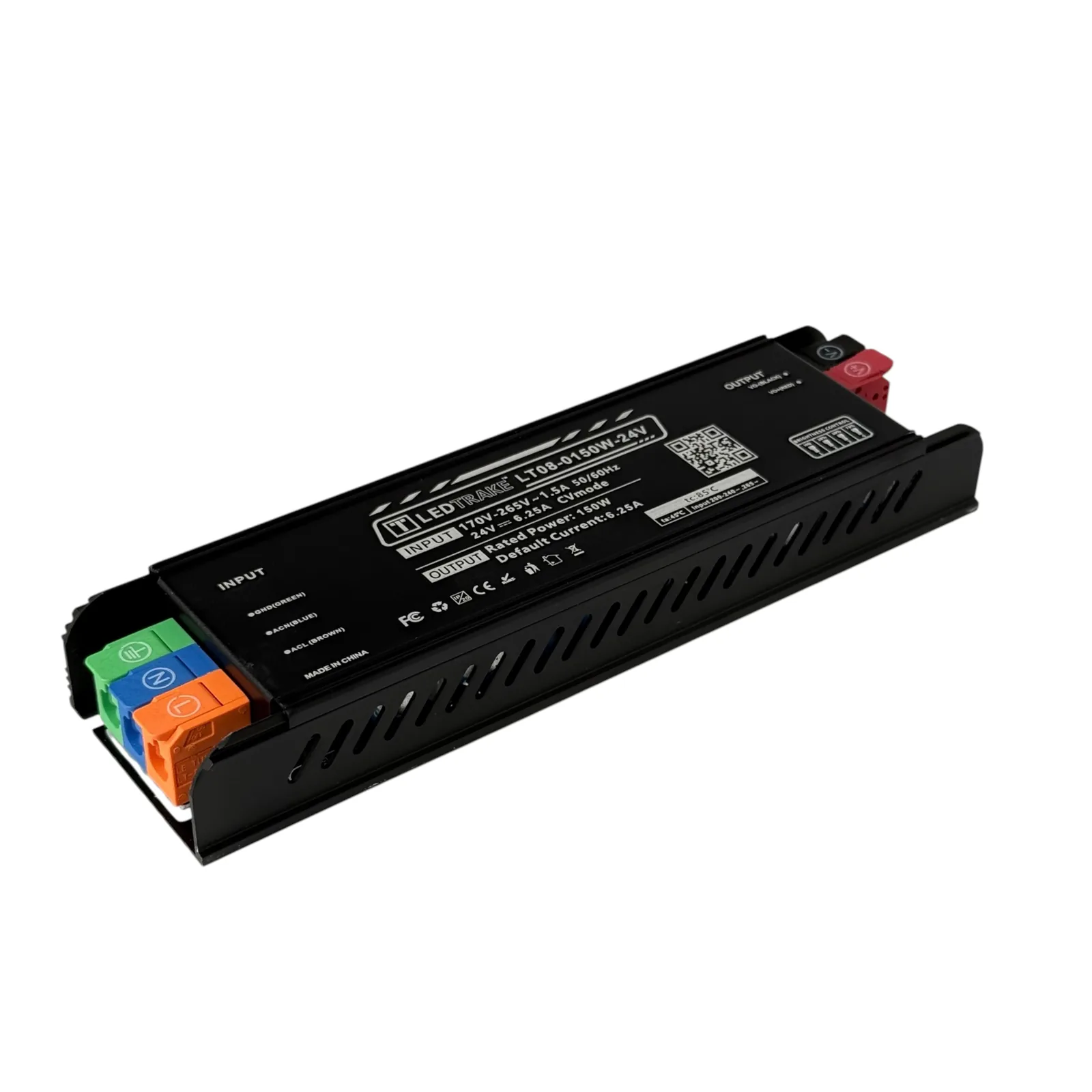

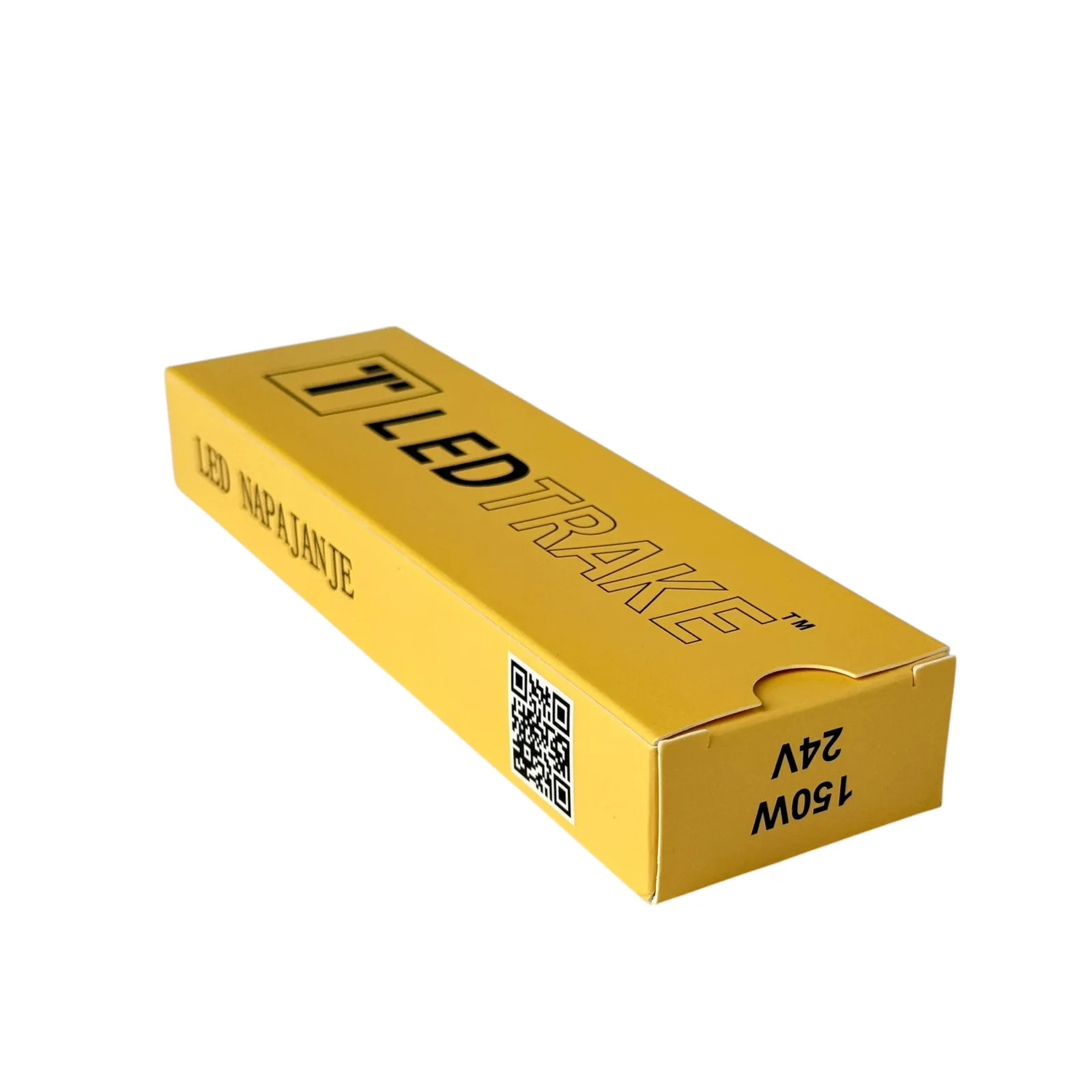

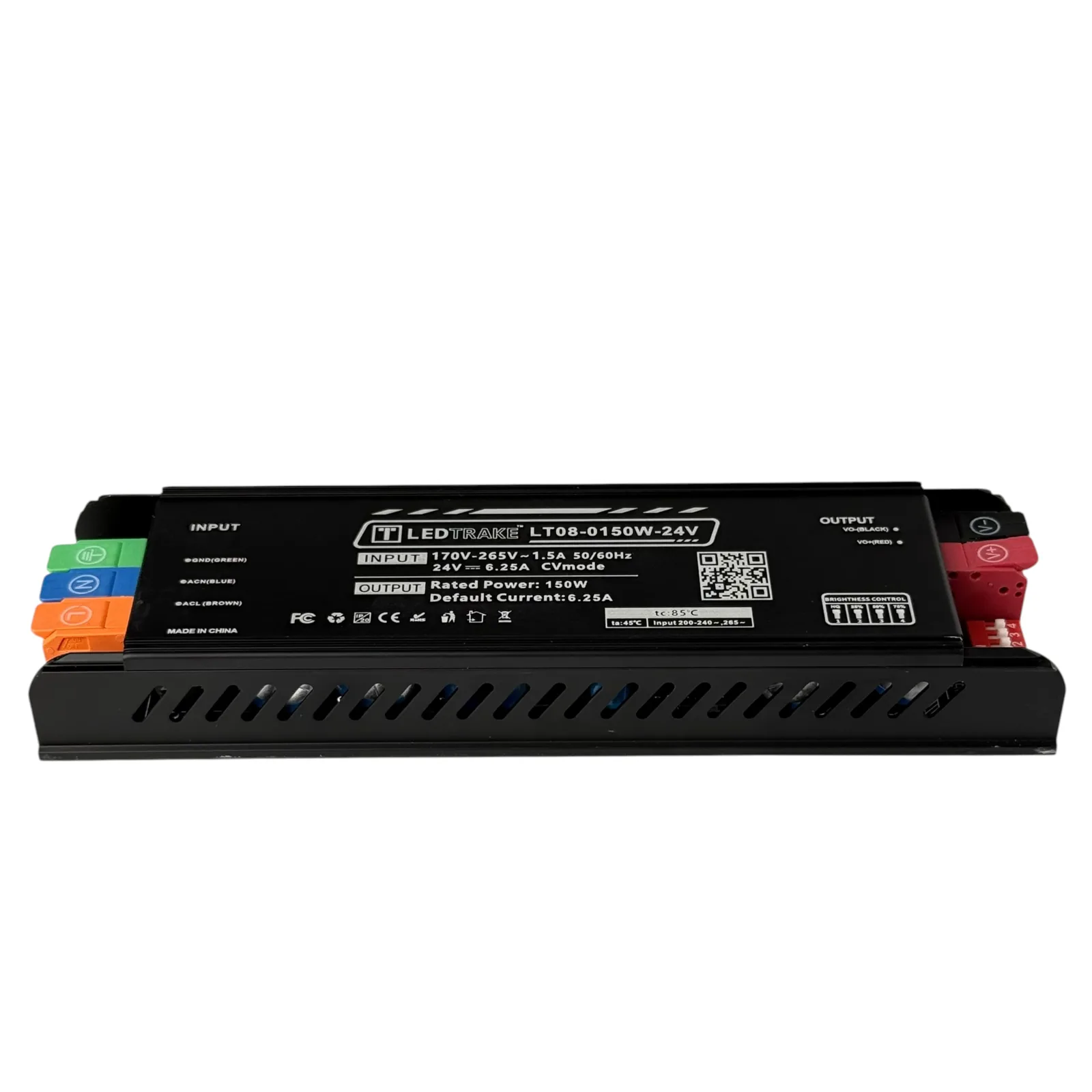

Napajanje LT08 150W ima kućište dugo 184 mm, široko 52 mm i visoko 27 mm, sa nizom kosih proreza na boku. To je skoro dvostruko deblje od pljosnatog modela LT06 iste snage, čija kutija navodi 15 mm, a izlaz im je isti: 24 V jednosmernog napona i do 6,25 A. Između njih se zato bira prema mestu ugradnje i načinu povezivanja.

Šank od 4 m i tri police iza njega

U kafiću traka ide ispod prepusta gornje ploče šanka, duž cele prednje strane od 4 m, i ispod tri police sa čašama iza šanka, dužine po 2,5 m. Za toplu atmosferu ovde odgovara zlatna traka od 24 V sa 2200 K i 10 W/m, jer 2200 K daje ekstra toplu, žućkastu nijansu belog svetla.

Ukupno je to 4 + 3 × 2,5 = 11,5 m trake, odnosno 11,5 × 10 = 115 W. Sa dodatih 20 posto rezerve račun staje na 138 W, 12 W ispod snage koju daje napajanje LT08 150W. Kroz izlaz će teći oko 4,8 A (115 W / 24 V) od mogućih 6,25 A, a najviše trake koju ovaj model sme da napaja je 125 W.

Prorezi na boku i voda iza šanka

Oznaka IP20 znači da kućište ne propušta predmete deblje od 12,5 mm, kao što su prsti, ali od vode ne štiti nimalo, kako navodi i tabela IP oznaka po standardu IEC 60529. Na ovom modelu kosi prorezi vode direktno u kućište, pa kapljica sa šanka može kroz njih da stigne do elektronike.

Zato napajanje 24V 150W IP20 ide u suvu pregradu šanka, dalje od sudopere i mašine za pranje čaša. Ni rešetka rashladne vitrine ne odgovara, jer iz nje izlazi topao vazduh. Na 230 V ga priključuje električar.

Napajanje LT08 150W i svetlo koje se uveče prigušuje

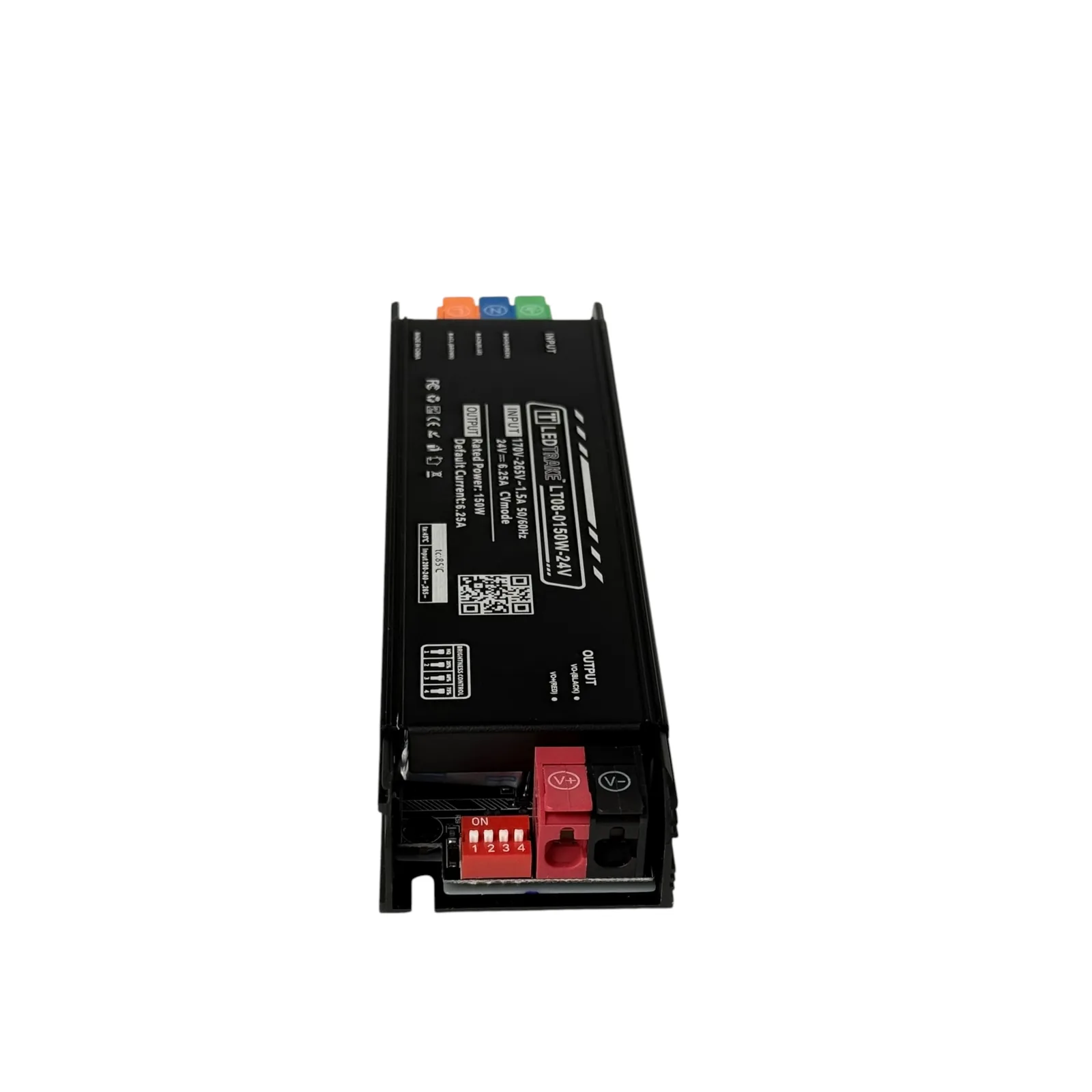

Uz izlazne stezaljke modela LT08-0150W stoji crveni DIP prekidač sa oznakama ON i 1–4, a na natpisu je uz njega polje BRIGHTNESS CONTROL. Pomera se rukom na samom kućištu, pa služi za podešavanje pri montaži, a ne za menjanje svetla dok lokal radi.

Kada šank uveče treba da pređe na slabije svetlo, između napajanja i trake ide kontroler za jednobojnu traku, koji za ovu instalaciju mora da podnese bar 4,8 A. Druga mogućnost je dimabilno napajanje od 150 W koje prihvata Triac dimer i signal 0–10 V, pa svetlo može da prigušuje i zidni fazni dimer.

Tri napajanja od 150 W i kako se bira između njih

Na Ledtrake.rs snagu od 150 W ima više napajanja za trake od 24 V, a razlike se najbolje vide na tri: ovom, modelu LT06 i dimabilnom modelu iz prethodnog odeljka. LT06 od 150 W ima dva para izlaznih stezaljki i ulaz od 110 V naviše, a zbog debljine od 15 mm odgovara uskim nišama. Napajanje LT08 150W ima jedan par izlaznih stezaljki i DIP prekidač, a stoji na podnožju sa prorezom za šraf.

Donja granica ulaza od 170 V je viša nego kod modela LT08 od 60 i 100 W, koji rade od 100 V. U mreži od 230 V ta razlika nema uticaja. Ako porudžbina sa trakom i profilima pređe 15.000 RSD, dostava je besplatna.
