LED napajanje 12V 120W, 10 A, model LT02-0120

U kuhinji ili dnevnoj sobi traka je često podeljena na tri ili četiri deonice, a mesta za napajanje ima samo na jednom. LED napajanje 12V 120W LT02-0120 rešava to jednim uređajem: daje 10 A na 12 V i sa rezervom od 20 posto nosi do 100 W trake. Uslov je da su sve trake za 12 V i da svaka deonica ima svoj kabl do napajanja.

Tehnički podaci za LT02-0120

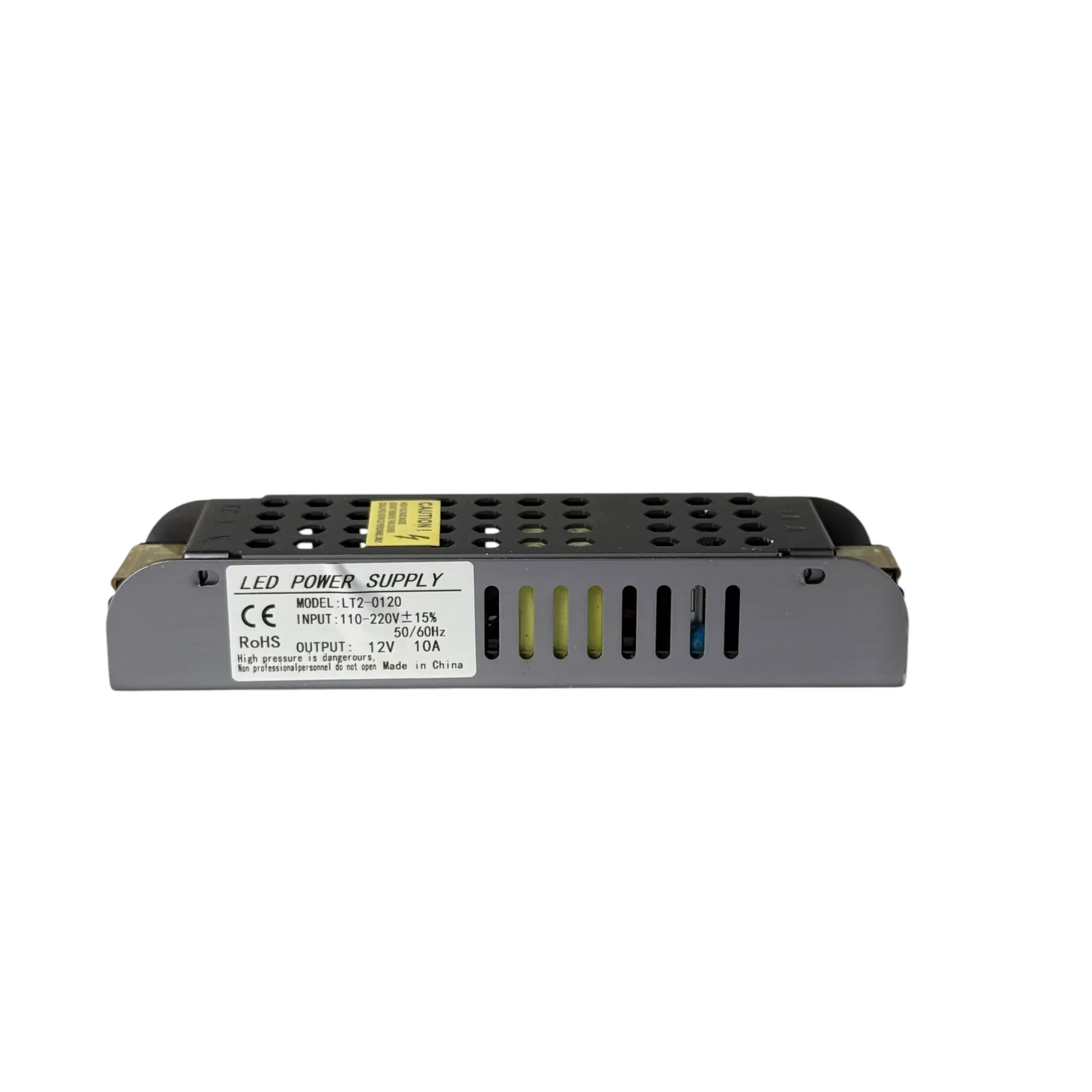

Na nalepnici ovog primerka model je upisan kao LT2-0120, a snaga se ne navodi posebno. Dobija se iz izlaza: po struji je ovo napajanje 12V 10A, a 12 V × 10 A = 120 W.

Ulaz 110–220 V ±15 % i mreža od 230 V

Oznaka ±15 % znači da model prihvata napon do 15 posto iznad ili ispod nazivnog opsega, odnosno od oko 93,5 V do 253 V. Mrežni napon u Srbiji je 230 V i 50 Hz, kako navodi i pregled mrežnog napona po zemljama, pa je potpuno unutar tog opsega.

Proračun: tri deonice na jedno LED napajanje 12V 120W

Najveće opterećenje je 120 W / 1,2 = 100 W. Zbir svih deonica mora da ostane ispod toga, bez obzira na to koliko ih ima. Primer za kuhinju sa trakama od 12 V iz naše ponude:

• ispod gornjih elemenata, traka 2835/120 od 10 W/m: 3 m + 2 m = 50 W;
• staklena vitrina, traka 2835/60 od 6 W/m: 4 m = 24 W;
• ukupno 74 W, a sa rezervom 74 × 1,2 = 88,8 W, što je ispod 120 W.

Ostatak do granice od 100 W je 26 W, dovoljno za još 2 m trake od 10 W/m. Struja celog sistema tada je 94 W / 12 V ≈ 7,8 A, ispod 10 A. Trake i boje svetla birajte u kategoriji LED trake od 12 V i 24 V, a napon uvek mora biti isti kao na napajanju.

Svaka deonica svojim kablom do stezaljki

Deonice se ne nastavljaju jedna na drugu kroz ceo prostor. Postavite LED napajanje 12V 120W na sredinu, na primer u gornji element ili iznad spuštenog plafona, i od izlaznih stezaljki vodite poseban par žica do svake trake. Tako nijedna traka ne dobija napon koji je već oslabio prolazeći kroz prethodnu.

Kod dužih kablova od napajanja do trake pomaže deblji kabl, jer se u tankom kablu gubi deo napona. Mrežnu stranu, sa 230 V, povezuje električar; na nalepnici piše i upozorenje da kućište ne otvaraju osobe koje nisu stručne.

Odvojeno paljenje deonica sa jednim napajanjem

Prekidač na strani od 230 V gasi LED napajanje 12V 120W, a sa njim i sve deonice odjednom. Ako trake u vitrini želite da palite nezavisno od trake iznad radne ploče, između napajanja i te deonice postavite senzor, prekidač ili kontroler za 12 V. Svaki od njih ima svoj maksimum u vatima, i to je granica za traku koja je na njega povezana.

Suv prostor i slobodan vazduh oko kućišta

Kućište IP20 nema zaštitu od vode ni pare, zato napajanje ne ide iznad šporeta ni u sudoperski element. Okrugli otvori na poklopcu i prorezi sa strane služe za hlađenje, pa ih ne zatvarajte kutijom ili izolacijom. Model LT02-0120 možete preuzeti lično u prodavnici u Ulici Đorđa Stanojevića 9b u Beogradu.

Serija LT02: slabiji i jači model

Kada Vam ukupno treba do 83 W trake, dovoljan je model LT02 od 100 W. Za više od 100 W trake u seriji postoji i napajanje od 150 W, koje sa rezervom pokriva do 125 W.
