RGBW kontroler FUT027 MiBoxer sa daljinskim na dodir, 12-24V, 10A

Kupac koji traži belu svetlost podesivu od tople do hladne često uzme RGBW komplet, a RGBW kontroler FUT027 ima samo jedan beli kanal. Nijansu te bele određuje sama traka, dok kontroler menja njenu jačinu i uz nju meša crvenu, zelenu i plavu. U kutiji su prijemnik marke MiBoxer (Mi Light) i daljinski na dodir, za trake od 12 do 24 V, sa najviše 6 A po kanalu i 10 A ukupno.

Stezaljka W i jedna nijansa bele

RGBW znači RGB plus poseban beli čip: traka ima diode u tri boje i uz njih diode jedne, nepromenljive bele. Na nalepnici kontrolera izlazne stezaljke idu redom W, B, G, R i V+, pa beli kanal W ima svoj izlaz, odvojen od boja.

Da li će ta bela biti topla ili neutralna, odlučujete izborom trake, a ne podešavanjem na daljinskom. Ako Vam treba bela koja se pomera od toplo bele ka hladno beloj, potrebna je RGB+CCT traka, sa toplo belim i hladno belim diodama, i prijemnik kao što je MiBoxer FUT039 sa izlazima WW i CW.

Koliko trake podnosi RGBW kontroler FUT027

Za RGBW kontroler FUT027 proizvođač navodi najviše 6 A po kanalu i 10 A ukupno, za sve kanale zajedno. Na traci od 12 V to je do 120 W, a na traci od 24 V do 240 W, jer je snaga jednaka naponu pomnoženom strujom (P = U × I).

Primer računa: traka od 24 V sa 14,4 W/m, dužine 5 m, pri punom opterećenju troši 72 W, odnosno 3 A (72 / 24 = 3), što je daleko ispod granice od 10 A. Vrednost W/m uzmite sa svoje trake. Napajanje se bira sa rezervom od 20 %, pa je za ovaj primer 72 × 1,2 = 86,4 W, odnosno prvo veće napajanje od 100 W iz grupe napajanja za trake od 12 i 24 V.

Ako instalacija traži više od 10 A, proizvođač ima i RGBW prijemnik FUT038S sa 12 A ukupno, uz isti raspored kanala.

Okrugla utičnica na ulazu, pet stezaljki na izlazu

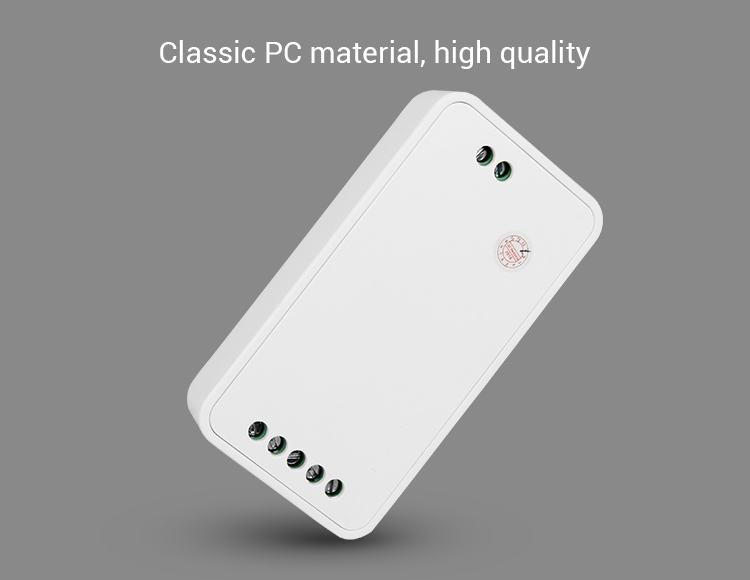

RGBW kontroler FUT027 na ulaznoj strani ima dve stezaljke i okruglu DC utičnicu, pa se napajanje priključuje ili kablom na stezaljke ili utikačem. Na suprotnoj strani je pet izlaznih stezaljki za traku. Kod RGBW trake sa pet izvoda plus ide na V+, a kanali boja i bele na R, G, B i W, prema oznakama na samoj traci.

Veza je sa zajedničkim plusom (zajednička anoda): svi kanali dele V+, a kontroler svaki od njih reguliše posebno. Za to koristi PWM, vrlo brzo paljenje i gašenje, koje oko vidi kao slabije ili jače svetlo. Kontroler i traka rade na niskom naponu, a napajanje na mrežu od 230 V priključuje električar.

Daljinski na dodir bez posebnog tastera W

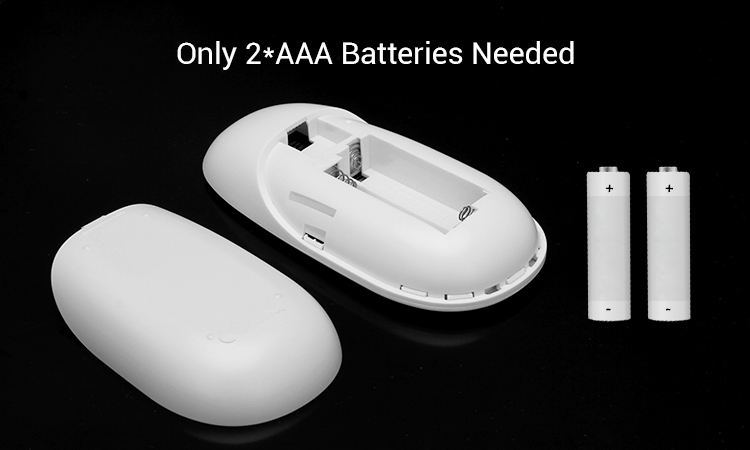

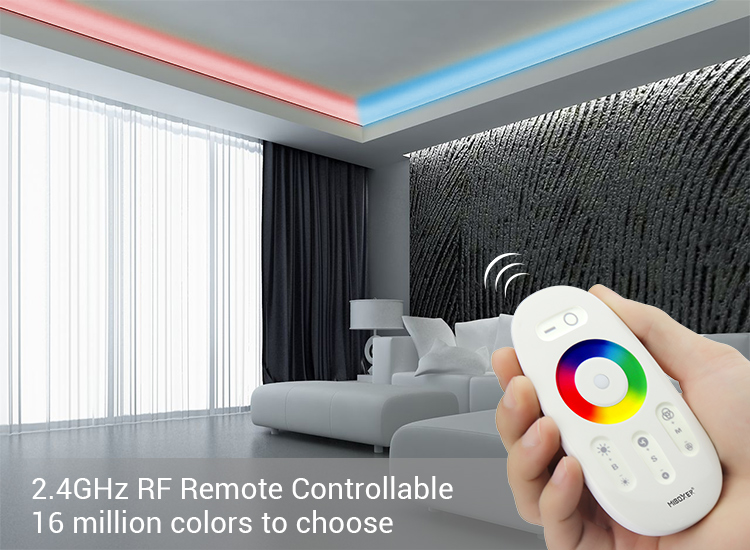

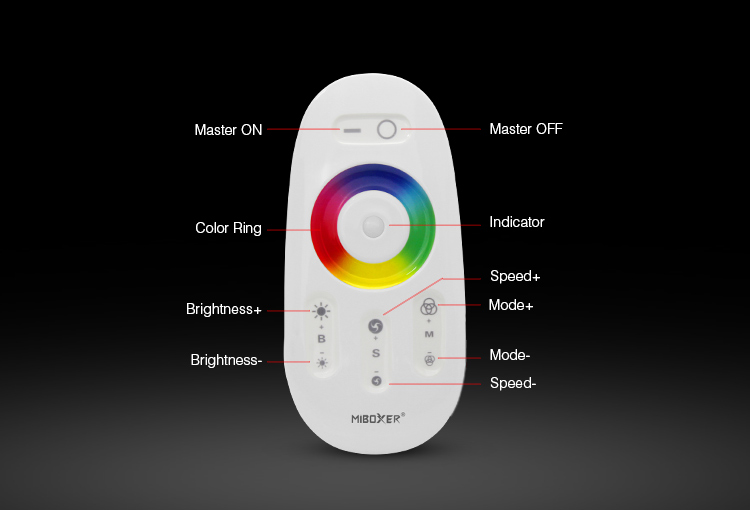

Daljinski iz kompleta radi na dve AAA baterije, a boju birate dodirom prstena. Na fotografijama proizvođača nema taster označen slovom W, pa način na koji se pali samo beli kanal W potvrdite pre kupovine.

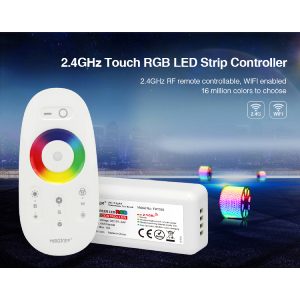

Na grafici uz komplet stoji i oznaka WiFi. Upravljanje telefonom kod MiBoxer uređaja na 2,4 GHz ide preko posebnog uređaja, kao što je gateway MiBoxer WL-Box1, ali proizvođač ovaj stariji komplet uz njega ne navodi po imenu.

Pregled ostalih prijemnika i upravljača za trake nalazi se u grupi kontroleri i daljinski upravljači, a razliku između RGB, RGBW i RGB+CCT traka opisuje i članak o LED trakama na Wikipediji (engleski).

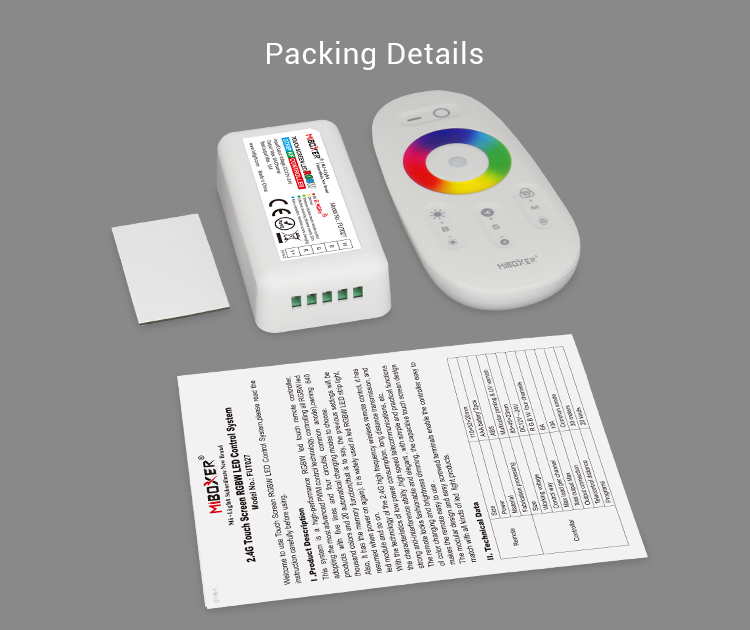

Nalepnica, uputstvo i mere kompleta FUT027

Upit za RGBW kontroler FUT027 sa šifrom 00502 pošaljite preko Ledtrake.rs ili telefonom 065 2302244, uz napon i dužinu trake, pa ćemo proveriti da li je ovaj RGBW komplet dovoljan.
