MiBoxer FUT039 kontroler za RGB+CCT traku, sedam izlaza i do 10A (2.4GHz)

Traka RGB+WW, sa bojama i samo jednom toplo belom linijom, nije isto što i RGB+CCT traka, i tu se pri izboru kontrolera lako pogreši. MiBoxer FUT039 kontroler (Mi Light) pravljen je za RGB+CCT: tri kanala boje i dva bela, toplo beli (WW) i hladno beli (CW), na 12 do 24 V, sa 6 A po kanalu i najviše 10 A ukupno. Za traku sa jednom belom proizvođač ima RGBW model FUT038S.

Dva plusa, dve bele i tri boje na izlazu

Na etiketi su izlazne stezaljke označene redom V+, WW, CW, V+, R, B i G. Šema povezivanja sa fotografija proizvođača pokazuje prvi V+ uz bele kanale WW i CW, a drugi uz kanale boja. Obratite pažnju na redosled: posle R dolazi B, pa G, dok oznake na traci mogu ići drugim redom.

U opisu stoji zajednička anoda. To znači da je plus zajednički za sve kanale, a kontroler svaki kanal reguliše na njegovoj minus strani. RGB+CCT traka tipično ima šest izvoda, plus i pet kanala, pa se njen plus vezuje na V+, a ostale žice na stezaljke sa istom oznakom.

Toplo bela, hladno bela i sve između

CCT (podesiva bela) znači da traka ima i toplo bele i hladno bele diode, a mešanjem njihove jačine daje svaku nijansu između. Koliko je nijansa „topla“ meri se temperaturom boje u kelvinima (K): niže vrednosti su žućkaste, više plavičaste. Tačan raspon zavisi od trake, ne od kontrolera.

Na etiketi FUT039 piše i „Dimmer“, a proizvođač navodi podešavanje zasićenja boje. Uveče se tako može ostaviti prigušena toplo bela, a za rad ili čišćenje hladnija i jača.

Na 24 V MiBoxer FUT039 kontroler vodi dvostruko više vati

Snaga trake koju uređaj podnosi dobija se množenjem struje i napona (P = U × I):

• na 12 V: do 72 W po kanalu i do 120 W za celu traku;
• na 24 V: do 144 W po kanalu i do 240 W za celu traku.

Primer: RGB+CCT traka od 24 V sa 20 W po metru, duga 7 m, troši 140 W, odnosno oko 5,8 A. To je ispod 6 A i za jedan kanal i daleko ispod ukupnih 10 A, pa MiBoxer FUT039 kontroler takvu traku nosi bez podele. Napajanje zato mora imati bar 140 W × 1,2 = 168 W; na 24 V prva snaga iznad toga je 195 W, na primer napajanje LT03 od 195 W.

RGB+CCT traka u ponudi je, na primer, COB traka od 24 V sa 840 dioda po metru. Za struju iznad 10 A potreban je jači prijemnik, kao što je HR5 sa 30 A ukupno.

Daljinski FUT092 i panel B4/T4 sa fotografije proizvođača

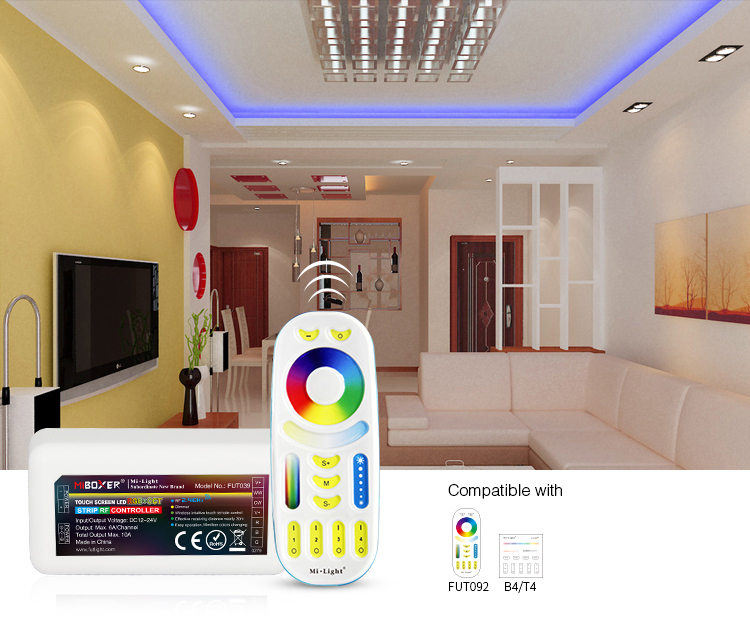

Na slici dnevne sobe proizvođač uz ovaj prijemnik prikazuje beli daljinski FUT092 za četiri zone i zidni panel B4/T4. Oba šalju komande radio-signalom na 2,4 GHz, sa dometa do 30 m, a postupak uparivanja opisan je u uputstvu daljinskog.

Ikona WiFi na reklamnoj fotografiji ne znači da uređaj ima WiFi. Tek uz gateway WL-Box1 MiBoxer FUT039 kontroler dobija upravljanje telefonom i glasom, kako piše na grafici sa zvučnicima.

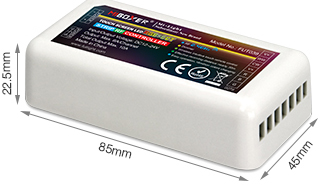

Kućište od 85 × 45 × 22,5 mm i mesto ugradnje

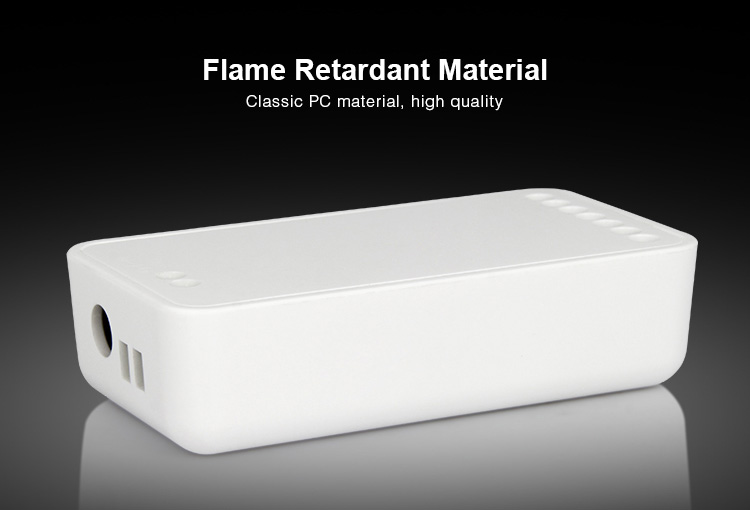

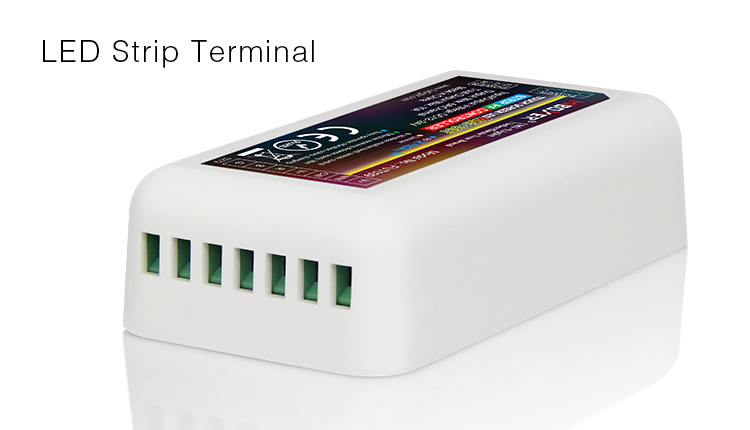

MiBoxer FUT039 kontroler ima kućište od PC plastike koju proizvođač opisuje kao otpornu na plamen. Napajanje se dovodi na dve stezaljke ili kroz okruglu DC utičnicu, a sa suprotne strane je sedam stezaljki za traku. Oznaka zaštite od vode nije data, pa kontroler ide u suv prostor, na primer iza gornjih kuhinjskih elemenata, gde mu se kasnije može prići.

Kartica sa podacima za FUT039

Na kontroler važi garancija od 2 godine. Prijemnici za jednobojne, CCT, RGB i RGBW trake istog proizvođača su u istoj kategoriji kao i ovaj model.
