Dimer FUT021 je komplet kontrolera i daljinskog za jednobojnu LED traku od 12 V ili 24 V. Dimovanje jednobojne trake ide od 100 % do 1 %, a na daljinskom su tri nivoa jačine na zasebnim tasterima i prsten na dodir za sve između.

Cena na upit

Cene su vidljive nakon prijave na nalog kupca

Pošaljite upit 065 2302244

Ključne karakteristike

Ulazni i izlazni napon DC 12–24 V
Radna temperatura od −20 do 60 °C
U kutiji (fotografija) kontroler, daljinski, uputstvo, pravougaona pločica
Opseg dimovanja od 100 % do 1 %
Proizvođač i model MiBoxer (Mi Light), FUT021
Natpis na kontroleru LED DIMMER, RF Wireless LED Dimmer

Na lageru
Isporuka 1–2 radna dana
2 godine garancije
Preuzimanje u prodavnici

Besplatna dostava za porudžbine preko 15.000 RSD.

O proizvodu

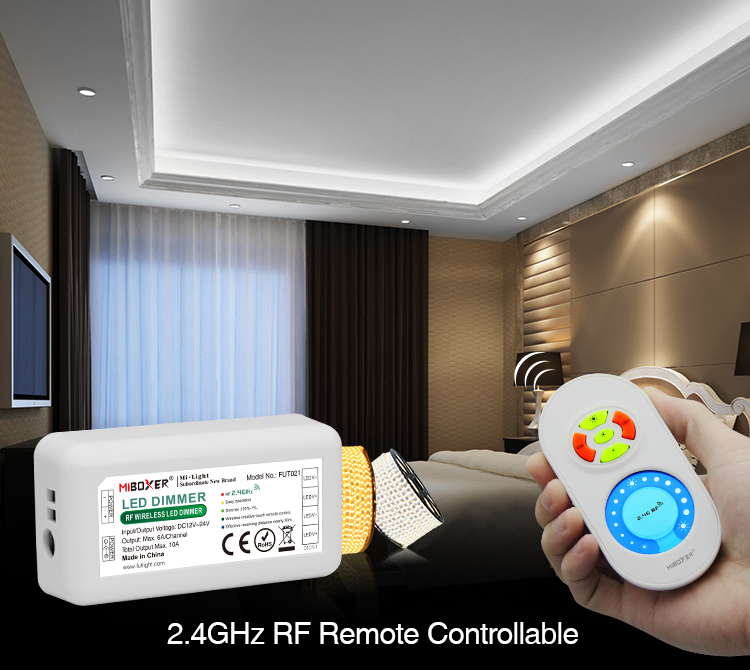

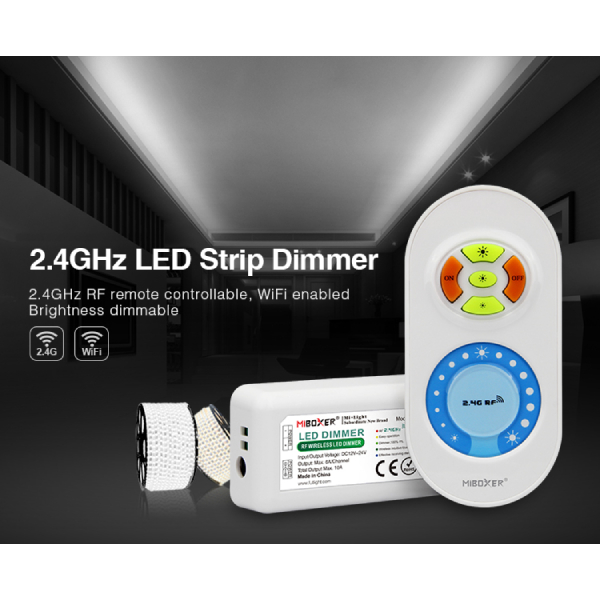

Jednobojna traka ispod kuhinjskih elemenata ili u kanalici spuštenog plafona uveče često svetli prejako, a zidni prekidač zna samo za upaljeno i ugašeno. Dimer FUT021 marke MiBoxer (Mi Light) rešava to na strani trake: kontroler se vezuje između napajanja od 12 ili 24 V i trake, a jačinu menjate daljinskim, od 100 % do 1 %. Komande idu radio-signalom na 2,4 GHz, sa dometom do 30 m.

Tri tastera sa zadatom jačinom i prsten za sve između

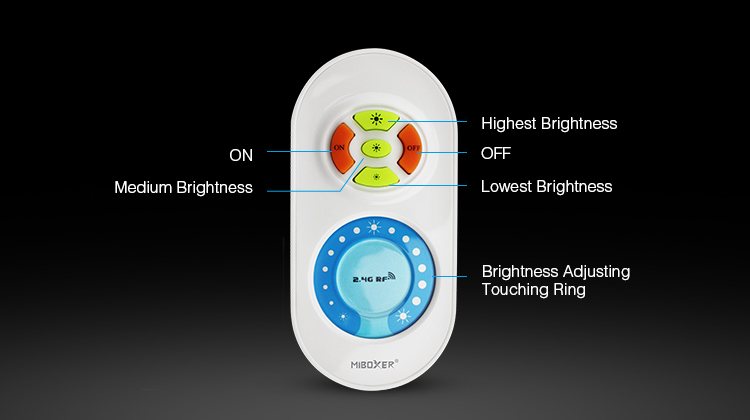

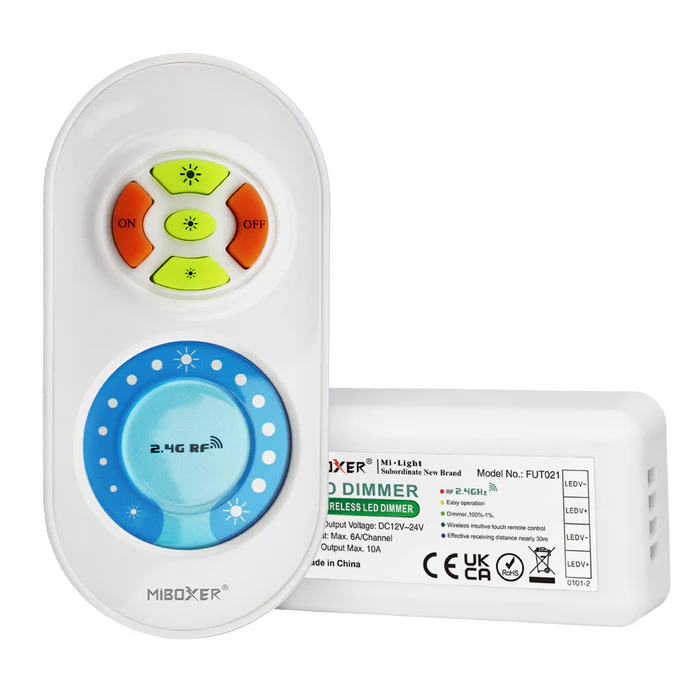

Daljinski ima dva narandžasta tastera, ON levo i OFF desno, a između njih tri zelena. Na šemi proizvođača gornji daje najveću jačinu, srednji srednju, a donji najmanju. Tako se tri nivoa jačine biraju jednim pritiskom, bez traženja.

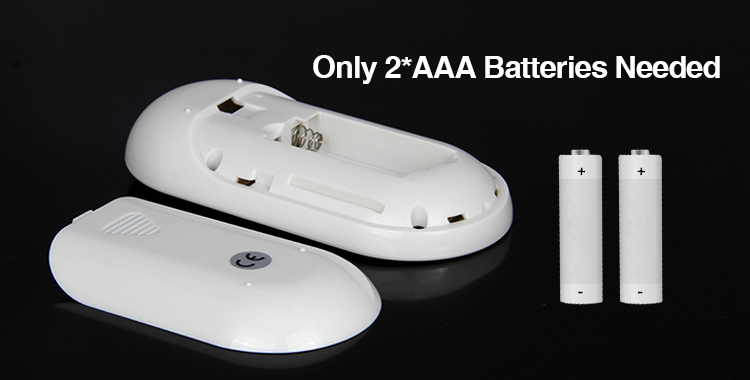

Ispod tastera je plavi prsten na dodir sa nizom tačkica, koji šema naziva prstenom za podešavanje jačine. Prevlačenjem prsta po njemu svetlo se menja postepeno. Daljinski radi na dve AAA baterije i meri 114 × 55,5 × 21,5 mm, pa je nešto veći od daljinskih iz RGB kompleta iste marke.

Dimer FUT021 između napajanja i trake

Dimovanje jednobojne trake ovim kompletom ide na niskonaponskoj strani. Kontroler prima jednosmerni napon iz napajanja i traci ga propušta u kratkim impulsima; što su impulsi kraći, svetlo je slabije. Taj princip se zove PWM, modulacija širine impulsa, a opisuje ga i članak o PWM na Wikipediji (engleski).

Zato uz dimer FUT021 ide obično napajanje konstantnog napona, a ne dimabilno. Zidni fazni dimer na 230 V ne sme se staviti ispred napajanja koje nije deklarisano kao dimabilno, jer traka tada treperi, napajanje zuji ili se kvari. Napajanje na mrežu priključuje električar.

Dva para izlaza LEDV− i LEDV+

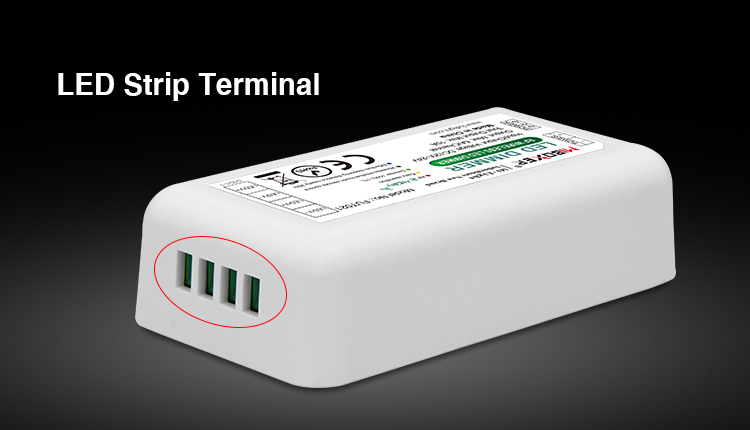

Dimer FUT021 na nalepnici ima izlaz označen sa dva para stezaljki, LEDV− i LEDV+, a proizvođač navodi najviše 6 A po kanalu i 10 A ukupno. Na 12 V to je do 72 W po paru i do 120 W za ceo kontroler, a na 24 V do 144 W po paru i do 240 W ukupno.

Primer: dve deonice trake od 12 V sa 9,6 W/m, dužine po 3 m, levo i desno od aspiratora, troše po 28,8 W, odnosno po 2,4 A (28,8 / 12 = 2,4). Svaka može da dobije svoj par izlaza, a zbir od 4,8 A je ispod granice od 10 A. Napajanje za taj primer ima bar 57,6 × 1,2 = 69,12 W, pa se bira prvo veće iz grupe napajanja za 12 V i 24 V. Vrednost W/m uzmite sa svoje trake.

Traka sa dva izvoda, a ne CCT ni RGB

Jednobojna traka ima samo plus i minus, a nijansa bele ili boja zadata je u fabrici, pa je dimer FUT021 samo prigušuje. Traka podesive bele ima tri izvoda i traži CCT kontroler, a traka u boji RGB prijemnik, kao što je komplet FUT025 sa četiri izlaza.

Ako Vam za jednobojnu traku treba više struje ili napon od 5 V, u istoj grupi je i kontroler u kablu sa RF daljinskim, do 12 A. Ostali prijemnici i upravljači su u grupi kontroleri i dimeri za trake.

Vrednosti sa nalepnice LED DIMMER

Proizvođač i model	MiBoxer (Mi Light), FUT021
Natpis na kontroleru	LED DIMMER, RF Wireless LED Dimmer
Naziv na uputstvu	RF Wireless Touching LED Remote Controller (Brightness adjusting)
Tip trake	jednobojna, dva izvoda
Ulazni i izlazni napon	DC 12–24 V
Opseg dimovanja	od 100 % do 1 %
Izlaz po kanalu	najviše 6 A
Ukupan izlaz	najviše 10 A
Izlazne stezaljke	LEDV−, LEDV+, LEDV−, LEDV+

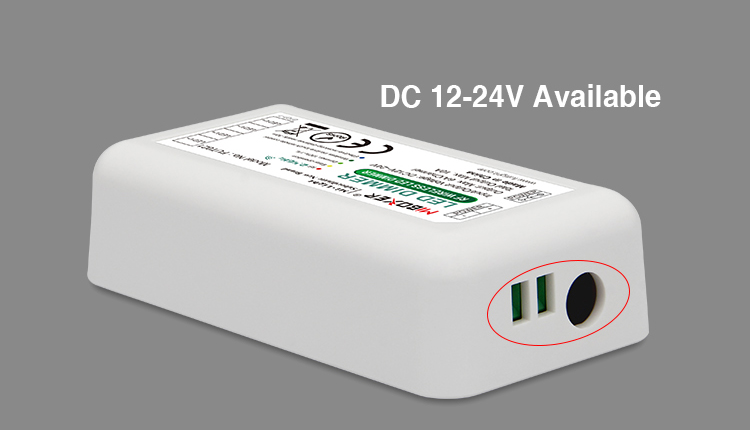

Ulaz napajanja	dve stezaljke i okrugla DC utičnica
Radio-veza i domet	2,4 GHz (RF), do 30 m
Radna temperatura	od −20 do 60 °C
Mere kontrolera	85 × 45 × 22,5 mm
Mere daljinskog	114 × 55,5 × 21,5 mm, dve AAA baterije

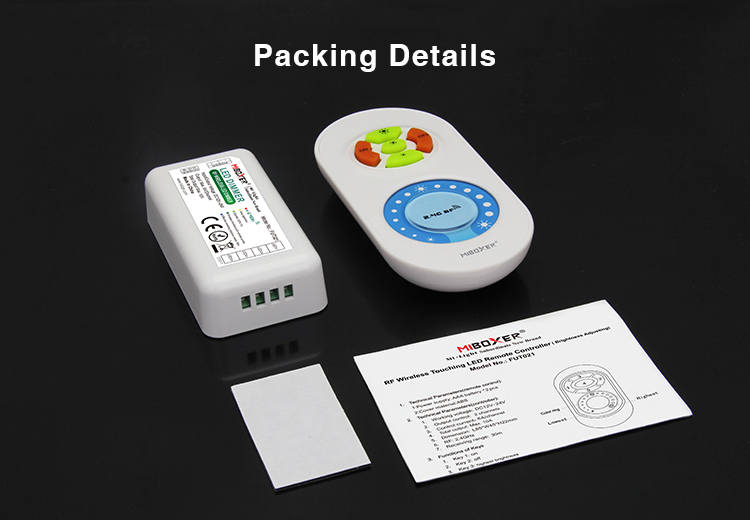

U kutiji (fotografija)	kontroler, daljinski, uputstvo, pravougaona pločica
Rad oba para izlaza	[PROVERITI: da li se oba para izlaza uvek dimuju zajedno]
IP zaštita	[PROVERITI: IP oznaka nije navedena]
Šifra	00504

Cena za dimer FUT021 sa daljinskim je na upit, a zahtev sa šifrom 00504 šaljete dugmetom za upit na ovoj stranici Ledtrake.rs.

Napajanje, opseg i vrsta trake uz dimer FUT021

Treba li mi dimabilno napajanje uz dimer FUT021?

Ne treba. Dimer FUT021 radi na niskonaponskoj strani, između običnog napajanja od 12 ili 24 V i trake, i jačinu menja PWM signalom. Dimabilno napajanje je potrebno tek kada se traka dimuje sa mrežne strane, faznim dimerom na 230 V, a sa ovim kompletom to nije slučaj.

Koliko se svetlo može prigušiti ovim daljinskim?

Na nalepnici kontrolera piše opseg od 100 % do 1 %. Prsten na dodir menja jačinu postepeno, a tri zelena tastera odmah daju najjaču, srednju ili najslabiju. Na 1 % traka svetli vrlo slabo, pa taj nivo može da posluži kao noćno svetlo u hodniku ili spavaćoj sobi.

Hoće li raditi i sa CCT trakom koja ima tri žice?

Neće kako treba. CCT traka ima zajednički plus i dva kanala, toplo beli i hladno beli, pa traži kontroler sa odvojenim izlazima za obe bele. Ovaj komplet menja samo jačinu trake sa dva izvoda. Za podesivu belu izaberite CCT kontroler, na primer MiBoxer FUT035 sa izlazima WW i CW.
