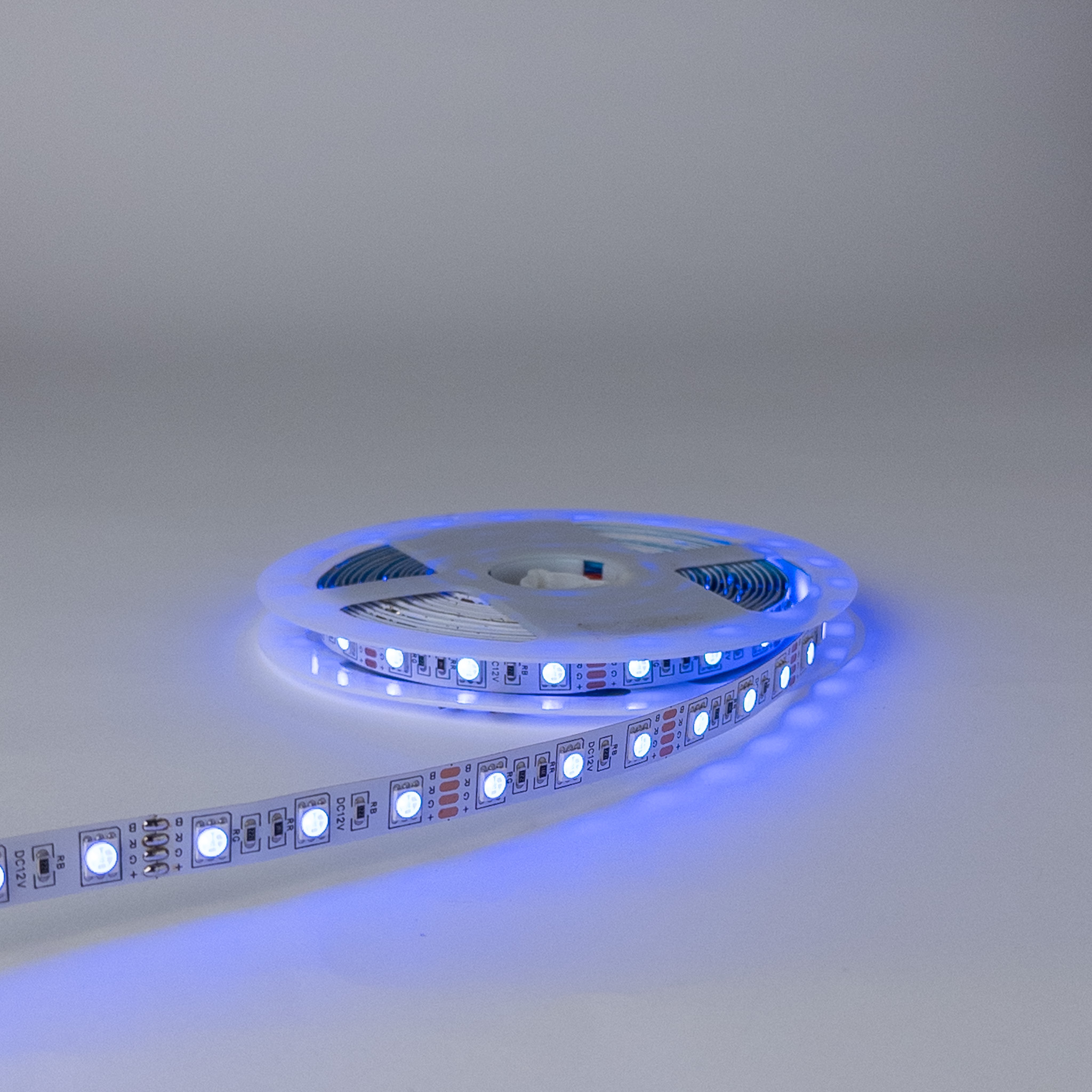

RGB LED traka 12V 10W sa 60 dioda 5050 po metru, IP20

RGB traka sa diodama 5050, naponom od 12 V i zaštitom IP20 postoji sa 30 i sa 60 dioda po metru, a sa brojem dioda raste i potrošnja, sa 7,2 W na 10 W po metru. RGB LED traka 12V 10W je gušći model: razmak između dve diode je oko 17 mm umesto 33 mm, pa se boja na zidu iza stola ili ispod police lakše spaja u jednu liniju.

Kućište od 5 × 5 mm sa tri čipa i četiri polja za povezivanje

Oznaka 5050 znači da je kućište diode veliko 5,0 × 5,0 mm, kako to prikazuje tabela u članku o SMD LED diodama. U tom kućištu su tri čipa, crveni, zeleni i plavi, a nijansa zavisi od toga koliko jako svetli svaki od njih.

RGB LED traka 12V 10W ima pored svakog mesta za sečenje četiri bakarna polja sa oznakama +, G, R i B, odnosno zajednički plus i po jedan kanal za zelenu, crvenu i plavu boju. Mesta za sečenje dolaze posle svake tri diode, što uz 60 dioda po metru daje korak od oko 50 mm. Boje menja RGB kontroler, koji se vezuje između napajanja i trake.

Sto od 1,6 m i polica od 1,2 m iz jednog kontrolera

Primer je radni sto dug 1,6 m, na kome LED traka iza monitora ide duž zadnje ivice ploče, sa diodama okrenutim ka zidu, i polica od 1,2 m iznad stola, sa trakom ispod prednje ivice. Sto dobija 32, a polica 24 segmenta, pa se nijedan komad ne seče van obeleženog mesta.

Zajedno 2,8 m trake troši 28 W kada sva tri kanala svetle punom jačinom, a struja je tada oko 2,3 A. Uz 20 % rezerve napajanje treba da ima bar 33,6 W, pa odgovara usko napajanje od 36 W na 12 V, koje daje do 3 A i zbog preseka od 18 × 18 mm može da se pričvrsti ispod ploče stola. Mrežni kabl sa utikačem na ulaz napajanja povezuje električar.

Između napajanja i trake ide RGB kontroler FUT025 sa daljinskim upravljačem, koji prema podacima radi na 12–24 V i daje do 6 A po kanalu, a ukupno do 10 A. Komad sa stola i komad sa police vode se posebnim kablovima sa četiri žice do njegovog izlaza i vezuju paralelno, pa uvek prikazuju istu boju.

Zašto RGB LED traka 12V 10W gleda ka zidu, a ne ka oku

Dioda okrenuta direktno ka oku vidi se kao tačka u boji, bez obzira na gustinu trake. Zato traka na stolu svetli u zid, a ona na polici nadole, ka ploči. LED traka iza monitora daje ravnomerniju boju kada je nekoliko centimetara odmaknuta od zida, jer se svetlo svake diode do zida raširi i preklopi sa susednim.

RGB traka sa 30 dioda i 7,2 W po metru troši manje, ali na istom rastojanju od zida ostavlja tačke na dvostruko većem razmaku. Obe trake služe za boju i atmosferu, a osvetljenje radnog stola za čitanje i pisanje traži belu svetiljku ili traku sa belim svetlom.

Napon, gustina dioda i polja za sečenje
