DC konektor sa klemom, muški i ženski, za 2 žice
Oprema Šifra 00231

DC konektor sa klemom, muški i ženski, za 2 žice

  • Na lageru
  • Garancija 2 god.
  • Isporuka 1–2 dana

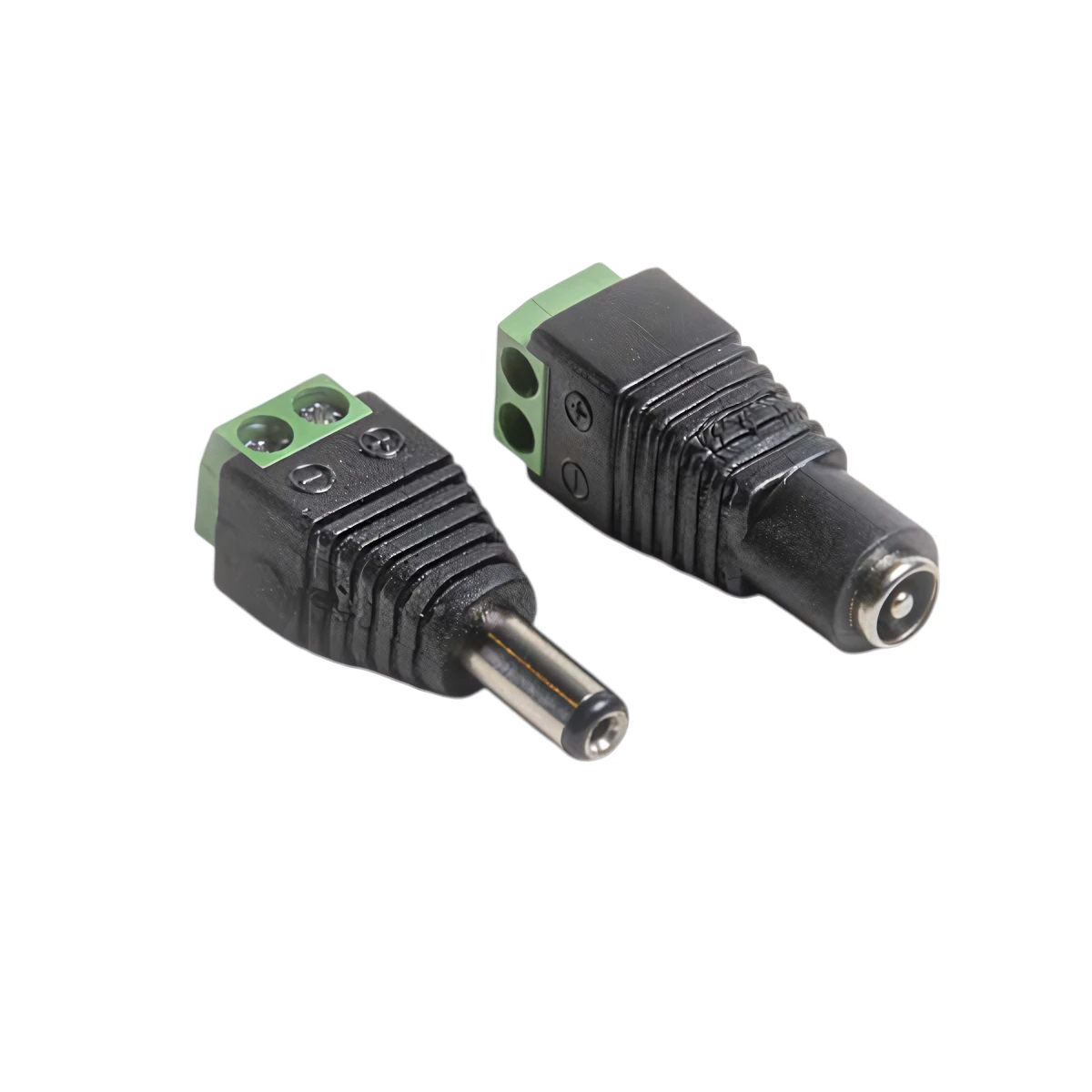

DC konektor sa klemom ima muški i ženski oblik, oba u crnom rebrastom kućištu, sa zelenom klemom za dve žice i oznakama + i − pored zavrtanja. Njime se napajanje sa okruglim DC izlazom povezuje sa golim žicama trake ili kontrolera, bez lemljenja.

Cena na upit

Cene su vidljive nakon prijave na nalog kupca

Pošaljite upit 065 2302244

Ključne karakteristike

  • Kućište crna plastika sa rebrima
  • Šifra 231
  • Naziv u ponudi naponski konektor muško/žensko, 2 žice
  • Oblici muški DC utikač i ženski DC priključak, svaki sa klemom za 2 žice
  • Klema zelena, 2 otvora i 2 zavrtnja, oznake + i −
  • Na lageru
  • Isporuka 1–2 radna dana
  • 2 godine garancije
  • Preuzimanje u prodavnici

Besplatna dostava za porudžbine preko 15.000 RSD.

O proizvodu

Adapter sa okruglim utikačem i LED traka sa dve gole žice ne mogu se spojiti bez lemljenja dok između njih nema prelaznog dela. DC konektor sa klemom je taj prelaz: sa jedne strane ima okrugli DC priključak, muški ili ženski, a sa druge zelenu klemu sa dva zavrtnja, za plus i za minus.

Ženski deo prima utikač, muški ulazi u priključak

Ženski deo ima otvor u koji se utakne DC utikač napajanja, kakav ima adapter 12V 3A od 36 W. Žice iz njegove kleme idu dalje ka traci ili ka uređaju koji ima gole žice na ulazu, kao što je mikro kontroler 12A sa tri tastera.

Muški deo, sa metalnom cevi na vrhu, koristi se obrnuto: kada uređaj ima ženski DC ulaz, a napajanje samo zavrtnje za žice. Takve šrafne stezaljke ima, recimo, LED napajanje 12V 60W iz serije LT02. Prečnici utikača i priključka nisu navedeni, pa se pre povezivanja upoređuju sa uređajem sa druge strane.

U ponudi Ledtrake.rs za spoj trake sa trakom služe drugi delovi, kopče za traku, kao fleksibilni konektor za traku 2835 iz opreme za LED trake. Ovaj naponski konektor ne ide na samu traku, već spaja njene žice sa izvorom napajanja.

Klema sa dva zavrtnja i oznakama + i −

Zelena klema na zadnjem kraju oba dela ima dva otvora za žice sa strane i dva zavrtnja odozgo. Na crnom kućištu pored njih utisnute su oznake + i − u kružićima. Plus napajanja i plus trake idu na zavrtanj sa oznakom +, a minus na −.

Na okruglom priključku plus može biti na središnjem ili na spoljnom kontaktu, a to određuje proizvođač napajanja. Polaritet je obično nacrtan simbolom na nalepnici adaptera i upoređuje se sa oznakama na klemi pre prvog uključenja. LED diode provode struju samo u jednom smeru, pa traka sa zamenjenim žicama ne svetli.

DC konektor sa klemom uz adapter od 36 W

Niskonaponske LED trake od 12 i 24 V dobijaju jednosmerni napon iz napajanja, a DC konektor sa klemom ga samo prenosi, bez ikakve promene. Zato traka i napajanje moraju biti za isti napon, bez obzira na to koji deo konektora je između njih.

Adapter od 12 V i 36 W, sa ženskim delom konektora na kraju kabla, uz rezervu od 20 % pokriva 30 W trake, jer je 36 / 1,2 = 30, a to je, na primer, 5 m trake od 6 W/m. Kroz konektor tada teče 30 W / 12 V = 2,5 A.

Za jaču traku od tog primera odlučuje dozvoljena struja konektora, a ona u opisu nije navedena.

Oznake na oba dela i mere koje nedostaju

Šifra 231
Naziv u ponudi naponski konektor muško/žensko, 2 žice
Oblici muški DC utikač i ženski DC priključak, svaki sa klemom za 2 žice
Sadržaj pakovanja [PROVERITI: par (muški + ženski) ili jedan komad]
Klema zelena, 2 otvora i 2 zavrtnja, oznake + i −
Kućište crna plastika sa rebrima
Prečnik priključka [PROVERITI: spoljni i unutrašnji prečnik u mm]
Polaritet okruglog priključka [PROVERITI: plus na središnjem ili spoljnom kontaktu]
Najveća struja [PROVERITI: dozvoljena struja u A]
Najveći napon [PROVERITI: nazivni napon u V]
IP zaštita [PROVERITI: IP oznaka]

Sitni delovi poput ovog preuzimaju se i lično, u prodavnici u Ulici Đorđa Stanojevića 9b u Beogradu.

Rad sa klemom i spoj koji se razdvaja rukom

Zašto bi mi trebala oba dela, i muški i ženski?

Oba dela zajedno daju spoj u sredini kabla koji se razdvaja rukom. Žice od napajanja idu u klemu muškog dela, a žice trake u klemu ženskog, pa se traka odvaja jednim potezom, bez odvijača, kada se polica pomera ili traka menja. Na oba dela plus mora da bude na zavrtnju sa oznakom +.

Kojim alatom se žica pritegne u klemu?

Malim odvijačem, uz nešto za skidanje izolacije, a lemilica nije potrebna. DC konektor sa klemom povezujete tako što sa kraja žice skinete izolaciju u dužini otvora kleme, uvučete ogoljeni kraj, pritegnete zavrtanj i laganim povlačenjem proverite da li žica drži.

Može li ovakav spoj da stoji napolju ili u kupatilu?

Ne bez dodatne zaštite. IP oznaka nije navedena, a klema ima otvorene ulaze za žice i zavrtnje, pa vlaga do njih dolazi nesmetano. Na vlažnom mestu spoj ide u kutiju sa odgovarajućom IP zaštitom, a za kupatilo zonu i zaštitu određuje električar prema propisima.
