RGB COB LED traka 14W, 24V, ploča 10mm, 576 čipova po metru

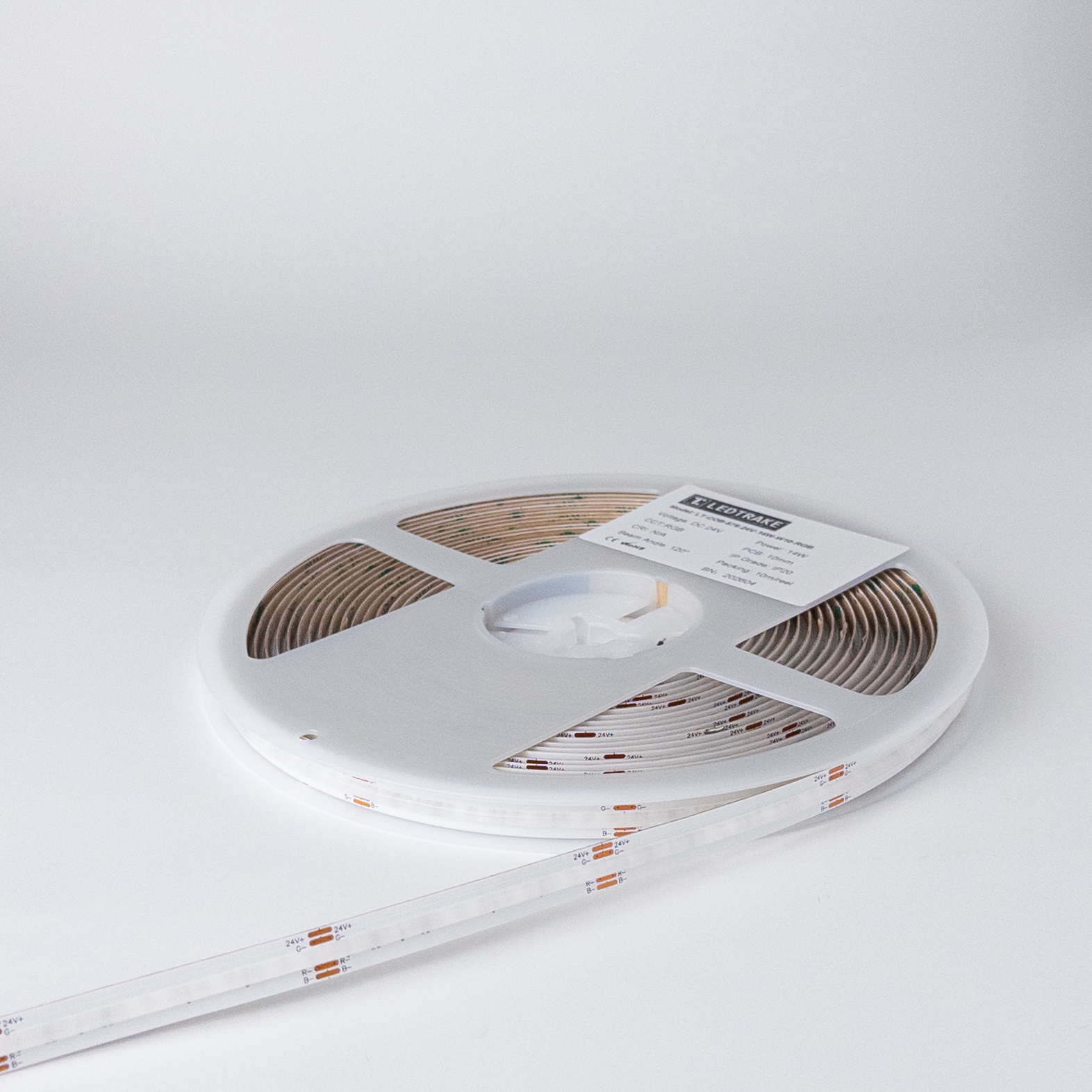

Na bakarnim poljima uz ivice ove trake odštampane su četiri oznake: 24V+ za zajednički plus i R−, G− i B− za crveni, zeleni i plavi kanal. RGB COB LED traka 14W zato se ne vezuje direktno na napajanje kao jednobojna traka, već preko RGB kontrolera, a troši 14 W po metru na 24 V jednosmernog napona. Na metru ploče široke 10 mm ima 576 čipova.

Četiri kontakta sa zajedničkim plusom od 24 V

Zajednički plus znači da sva tri kanala dobijaju napon preko istog polja, dok kontroler upravlja minusom svake boje posebno. Kada zasebno menja jačinu crvenog, zelenog i plavog kanala, mešanjem nastaju i žuta, ljubičasta, tirkizna i druge nijanse, pa je ovo traka koja menja boje bez menjanja same trake.

Oznaka COB (Chip On Board) govori da čipovi nisu u zasebnim kućištima, kao kod SMD dioda, već su zalemljeni pravo na ploču i zaliveni jednim zajedničkim slojem, koji je na ugašenoj traci mlečnobeo. O ovakvom načinu gradnje LED izvora više piše članak Chip on board.

Uz koji kontroler radi RGB COB LED traka 14W

Potreban je kontroler sa četiri izlaza, V+, R, G i B, za napon od 24 V. Kabl sa polja 24V+ ide na stezaljku V+, a kablovi sa polja R−, G− i B− na stezaljke R, G i B. Kontroler za jednobojnu ili CCT traku ima drugačiji raspored izlaza i ne upravlja sa tri boje.

Jedan od takvih je MiBoxer FUT037S, sa ulazom DC 12–24 V, do 6 A po kanalu i najviše 12 A ukupno, kojim se upravlja radio-daljinskim na 2,4 GHz. Kada svi kanali svetle punom jačinom, RGB COB LED traka 14W vuče oko 0,58 A po metru (14 W / 24 V). Za liniju dužu od onoga što kontroler nosi, iza njega se dodaje pojačivač PA5 sa sopstvenim napajanjem.

Dva zida sale za grupne treninge

Ako se u istoj sali smenjuju joga i brži treninzi, linija na vrhu zida može na jednom času da svetli mirnom plavom, a na drugom crvenom. Traka ide u profil pri plafonu, okrenuta nadole ili ka zidu, pa se vidi obojen zid, a ne sam izvor. Opšte svetlo za vežbanje i dalje daju bele svetiljke na plafonu, jer traka koja menja boje ovde služi za atmosferu.

Na zidovima od 5,1 m i 3,4 m RGB COB LED traka 14W zauzima ukupno 8,5 m, pa račun izgleda ovako:

• snaga: 8,5 m × 14 W = 119 W;
• struja: 119 W / 24 V ≈ 4,96 A, što je ispod 6 A po kanalu kod FUT037S;
• napajanje uz rezervu od 20%: 119 × 1,2 = 142,8 W.

Tu snagu pokriva LT06 od 150 W, uz koji se preporučuje do 125 W trake. Svaki zid dobija svoj kabl od izlaza kontrolera do početka trake, pa su dve deonice vezane paralelno i obe dobijaju pun napon.

Ploča od 10 mm i unutrašnja širina profila

Ploča koju nosi RGB COB LED traka 14W za 2 mm je šira od ploče COB traka od 8 mm, pa ne ulazi u svaki profil u koji staje uža traka. Pre izbora iz ponude alu profila proverite unutrašnju širinu kanala, a ne spoljnu meru profila.

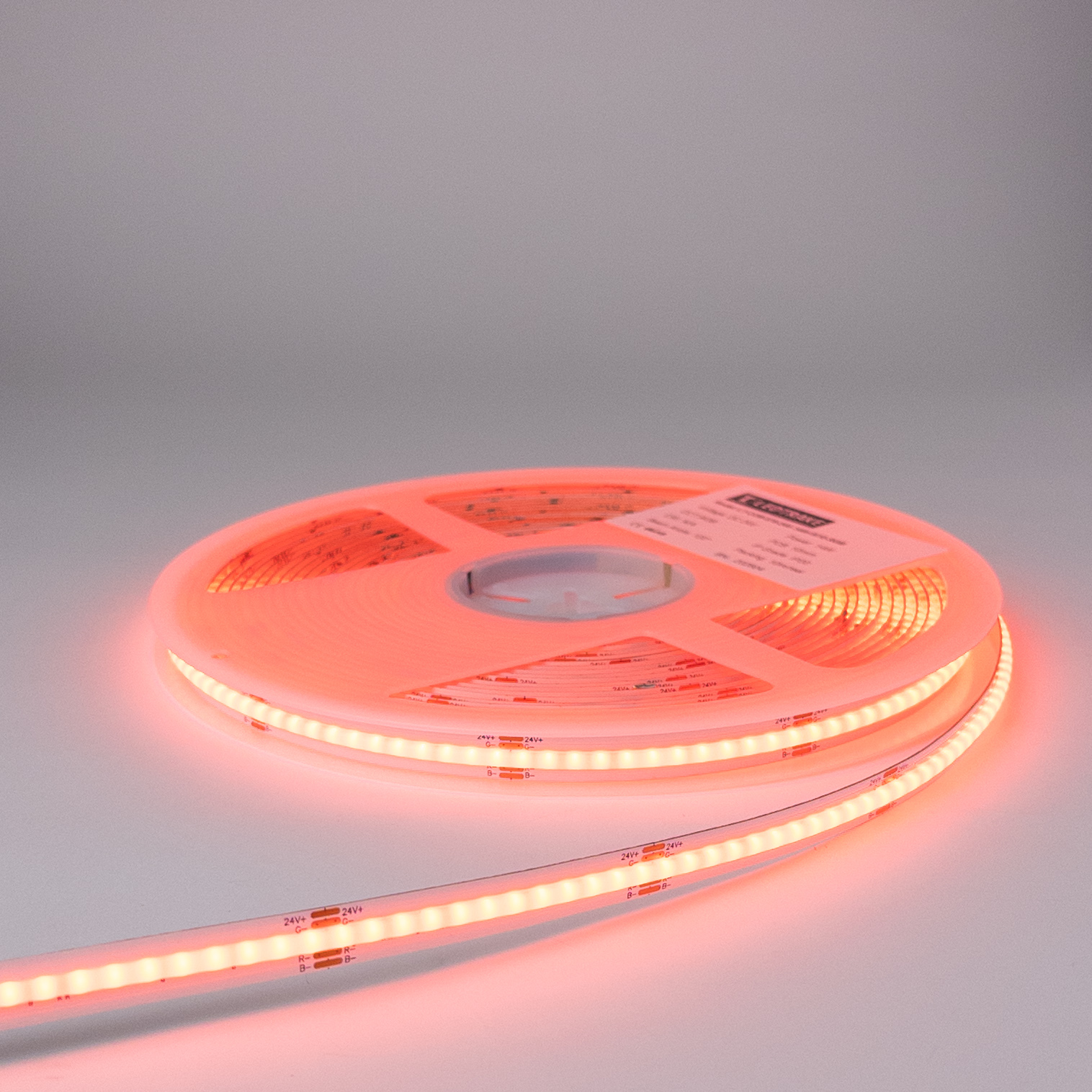

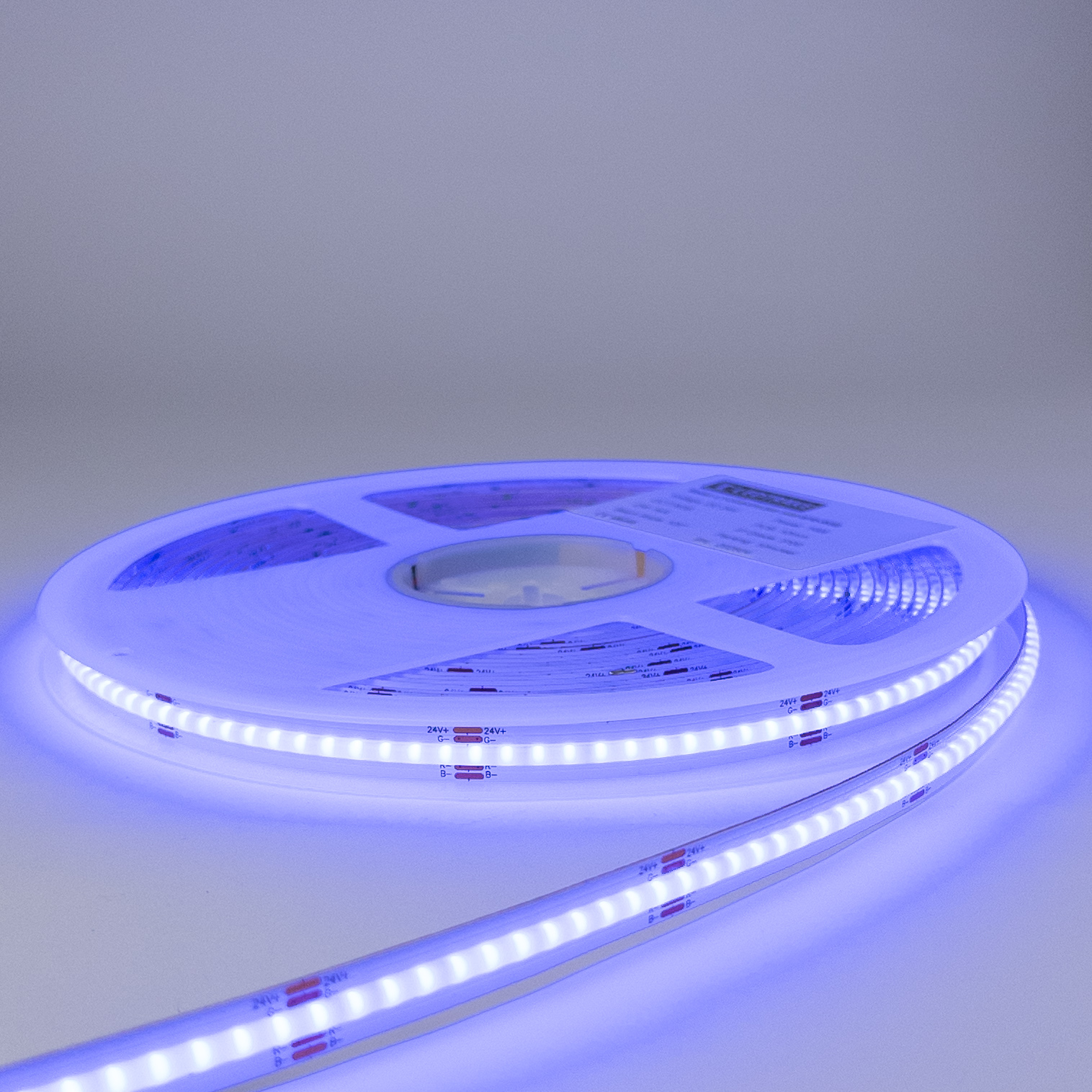

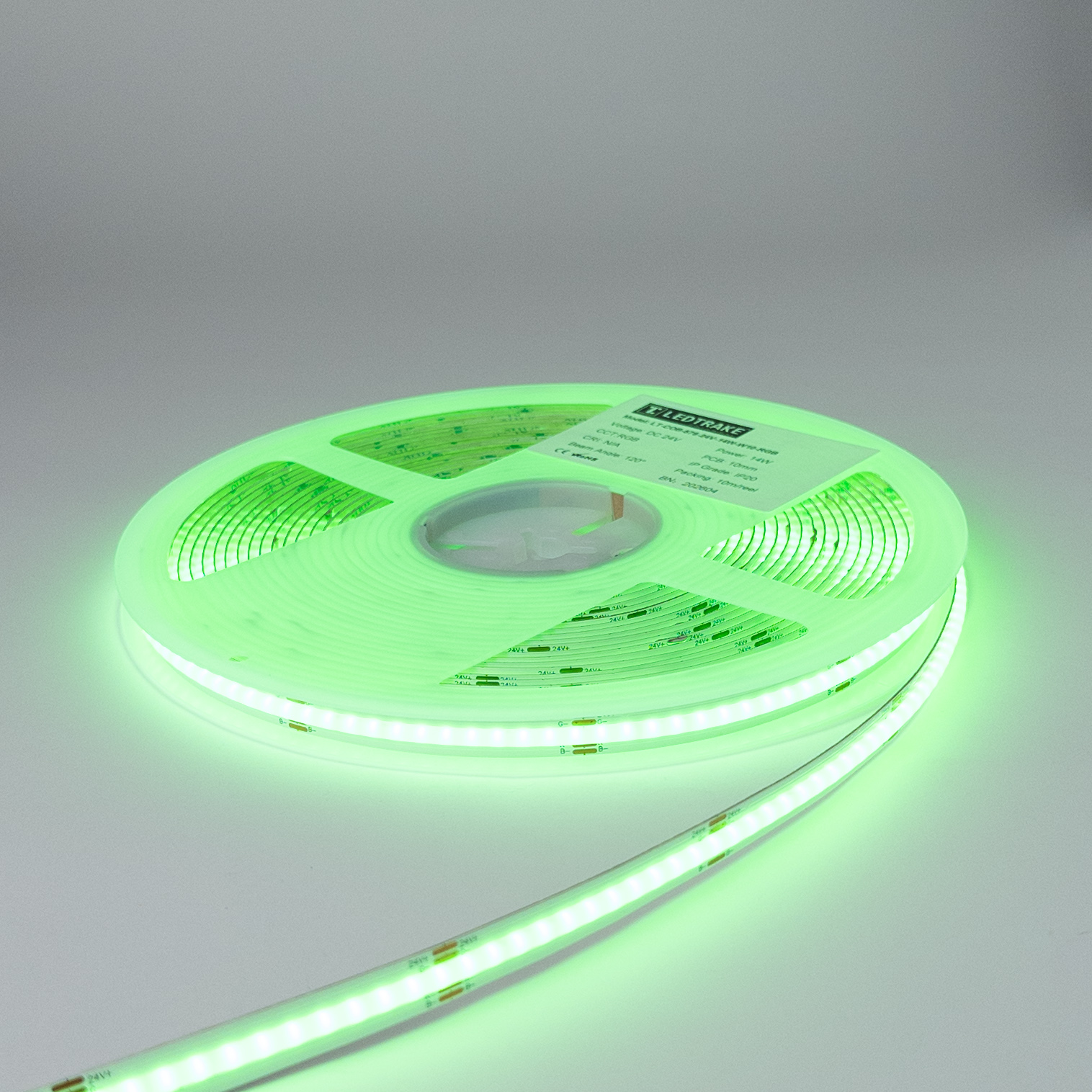

Aluminijum odvodi toplotu sa ploče, a mlečni difuzor ujednačava svetlo. Na fotografijama upaljene trake u zelenoj, plavoj i crvenoj boji izbliza se u liniji naziru pojedinačni svetliji čipovi, pa je difuzor koristan svuda gde se traka vidi direktno. Za mesta gde je dovoljna jedna boja postoje i jednobojne COB trake od 24 V.

Specifikacija RGB trake sa 576 čipova po metru

Na RGB traku važi garancija od 2 godine, a cenu za nju dobijate na upit, preko sajta Ledtrake.rs ili na broj 065 2302244.
