MiBoxer PA5 pojačivač sa 5 kanala za trake od 12V i 24V, do 15A
- Na lageru
- Garancija 2 god.
- Isporuka 1–2 dana
Pojačivač sa pet kanala prenosi signal kontrolera na nastavak LED trake koji ima posebno napajanje. MiBoxer PA5 pojačivač (Mi Light) daje po 6 A na svakom kanalu i najviše 15 A ukupno, za trake od 12 V ili 24 V.
Ključne karakteristike
- Snaga trake (15 A × napon) do 180 W na 12 V, do 360 W na 24 V
- Ulazni napon DC 12 V / 24 V
- Radna temperatura −20 do 60 °C

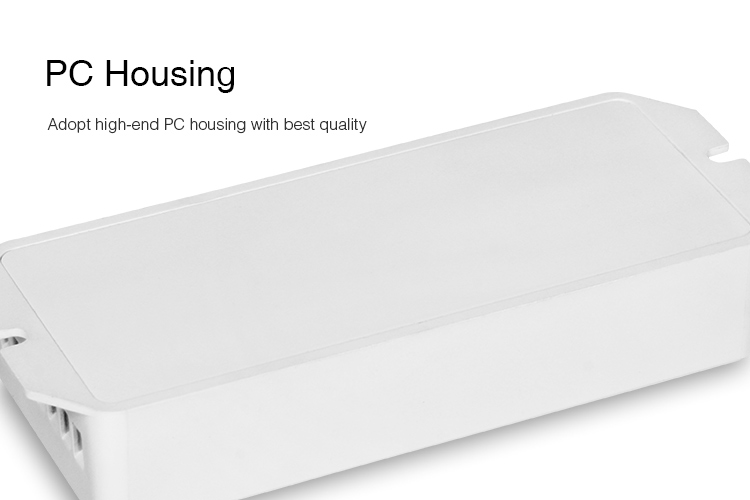

- Kućište belo, polikarbonatno (PC), sa ušima za pričvršćivanje
- Model PA5
- Šifra artikla 953
- Na lageru
- Isporuka 1–2 radna dana
- 2 godine garancije
- Preuzimanje u prodavnici
Besplatna dostava za porudžbine preko 15.000 RSD.
O proizvodu
Na ulaznoj strani PA5 postoje dve stezaljke za plus, 12V+ i 24V+, a plus sa izlaza kontrolera vezuje se na onu koja odgovara naponu trake. MiBoxer PA5 pojačivač signal kontrolera preuzima preko pet ulaznih kanala i ponavlja ga na nastavku trake, koji struju dobija iz drugog napajanja.
Redosled kanala od ulaza do nastavka trake

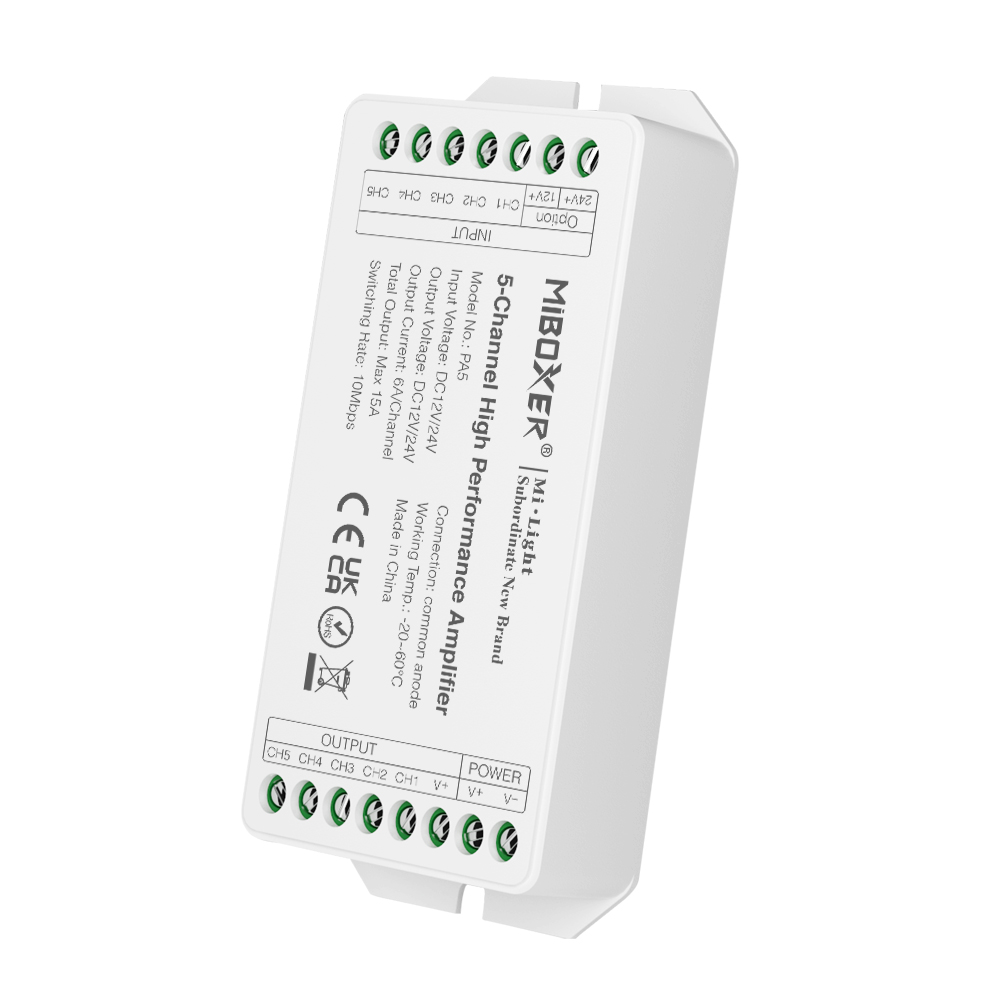

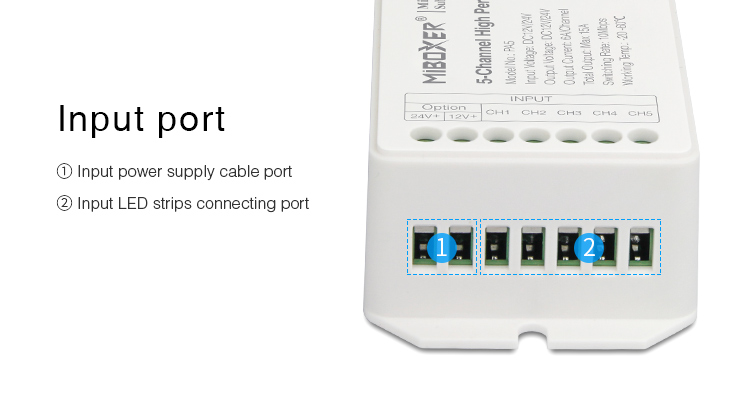

Pored dve stezaljke za plus, MiBoxer PA5 pojačivač na ulazu ima pet stezaljki za kanale, CH1 do CH5. Na njih dolaze žice sa izlaza kontrolera, istim redosledom kojim idu i na prvi deo trake.

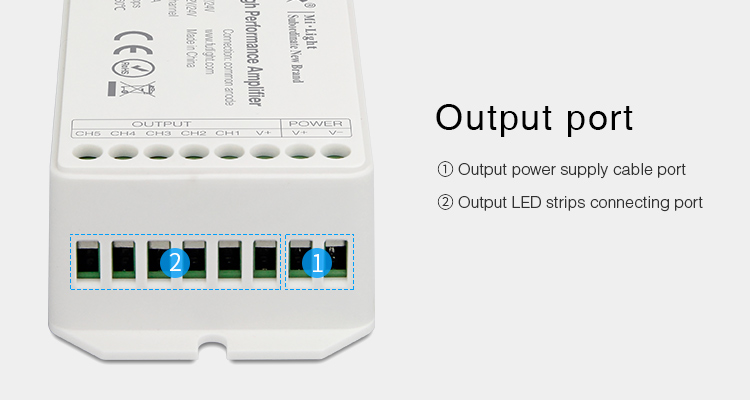

Izlazna strana ima dve grupe stezaljki:
- POWER, V+ i V−, za napajanje od 12 V ili 24 V,
- OUTPUT, sa zajedničkim plusom V+ i kanalima CH1 do CH5 za nastavak trake.

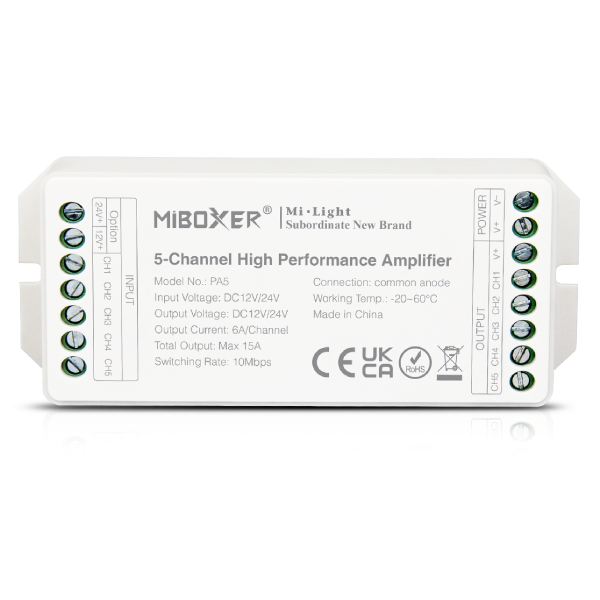

Signal sa ulaznog CH1 izlazi na CH1, sa CH2 na CH2 i tako redom, pa se boje na nastavku ne mešaju ako je redosled žica isti na obe strane. Na kućištu piše common anode, odnosno zajednička anoda, isto kao u podacima kontrolera FUT039 i HR5.
Kako MiBoxer PA5 pojačivač deli traku sa kontrolerom

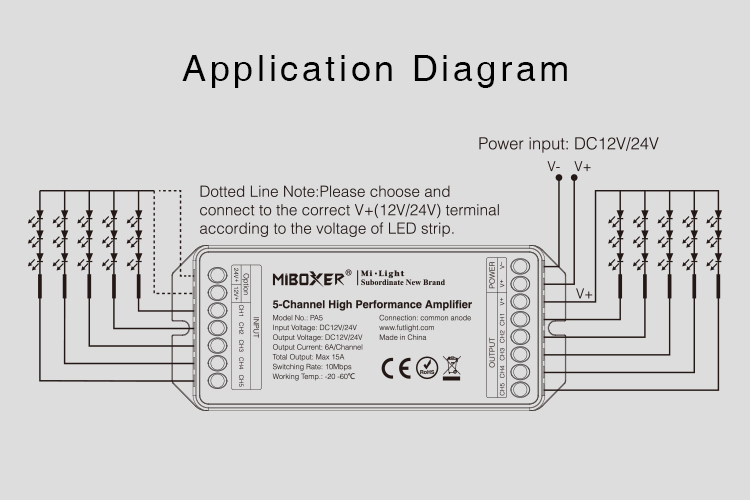

Prvi deo trake ostaje na kontroleru i njegovom napajanju, u granicama tog kontrolera. Druga deonica trake ide na izlaz PA5 i struju vuče iz napajanja vezanog na POWER, pa izlaz kontrolera ne nosi i njenu snagu.
Kada se ukupnih 15 A pomnoži naponom, nastavak trake može da ima do 180 W na 12 V, odnosno do 360 W na 24 V.

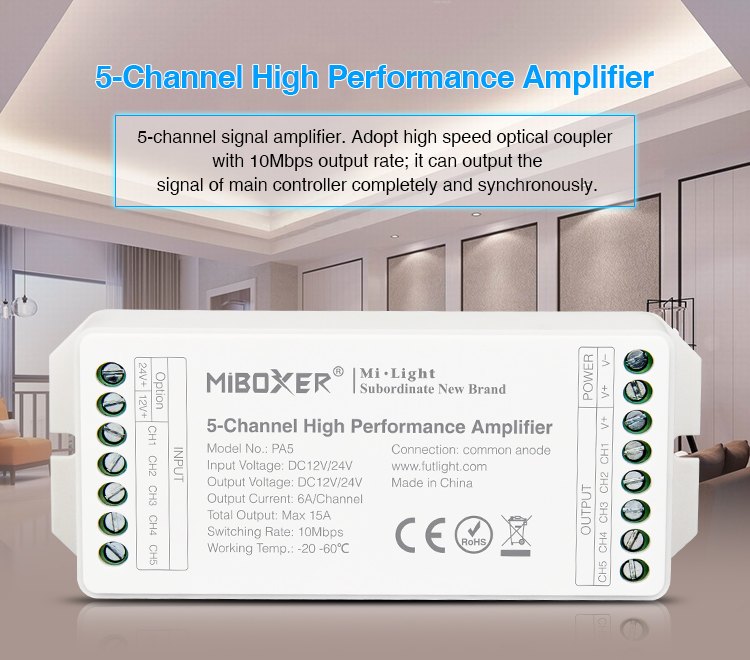

Signal prolazi kroz brzi optokapler, element koji ulaznu i izlaznu stranu povezuje svetlom umesto provodnikom, sa brzinom prenosa od 10 Mbps. Po podacima proizvođača, ovaj petokanalni pojačivač zato signal glavnog kontrolera ponavlja u potpunosti i istovremeno, pa promena boja teče istim ritmom na oba dela trake.
Dve polovine trake uz zid lokala
Uzmimo RGB traku 5050/120 od 24 V i 15 W/m, ukupno 16 m duž zida lokala. Ceo komad ima 240 W i vuče 10 A, što bi kontroler E3-RF sa granicom od 12 A po struji podneo. Ipak, deonica od 24 V napajana sa jednog kraja tipično ide do oko 10 m pre nego što kraj primetno oslabi.
Zato traku delite na dva dela po 8 m, a PA5 sa drugim napajanjem postavite uz početak drugog dela, pa se od kontrolera do njega vodi signal, a ne struja za drugi deo trake:
- prvih 8 m na E3-RF: 8 m × 15 W/m = 120 W, odnosno 5 A,
- druga deonica trake, takođe 8 m, na PA5: isto 120 W i 5 A, trećina granice od 15 A,
- svako od dva napajanja, sa rezervom od 20 %: najmanje 144 W.
Uslov ispunjava napajanje LT06 od 24 V i 150 W, po jedno za E3-RF i jedno za MiBoxer PA5 pojačivač.
PWM signal koji petokanalni pojačivač ponavlja
Kod modulacije širine impulsa (PWM) kontroler svaki kanal propušta u kratkim impulsima, a nijansa zavisi od toga koliko dugo je koja boja uključena u svakom ciklusu. PA5 te impulse ne menja, već ih preslikava na nastavak trake, preko tranzistorskih (MOSFET) izlaza predviđenih za veliku struju.
Pet kanala pokriva i RGB+CCT traku, sa tri boje i dve nijanse bele. Glavni kontroler za takvu traku, sa istim brojem izvoda, izaberite među prijemnicima iz MiBoxer porodice.
Priključci i granice pojačivača PA5
| Model | PA5 |
|---|---|
| Šifra artikla | 953 |
| Naziv na kućištu | 5-Channel High Performance Amplifier |
| Tip | petokanalni pojačivač signala za LED traku |
| Ulazni napon | DC 12 V / 24 V |
| Izlazni napon | DC 12 V / 24 V |
| Struja po kanalu | 6 A |
| Ukupna struja | najviše 15 A |
| Snaga trake (15 A × napon) | do 180 W na 12 V, do 360 W na 24 V |
| Veza | zajednička anoda (common anode) |
| Ulazne stezaljke | Option 24V+ i 12V+, CH1–CH5 |
| Izlazne stezaljke | POWER V+ i V−, OUTPUT V+ i CH1–CH5 |
| Prenos signala | optokapler, 10 Mbps |

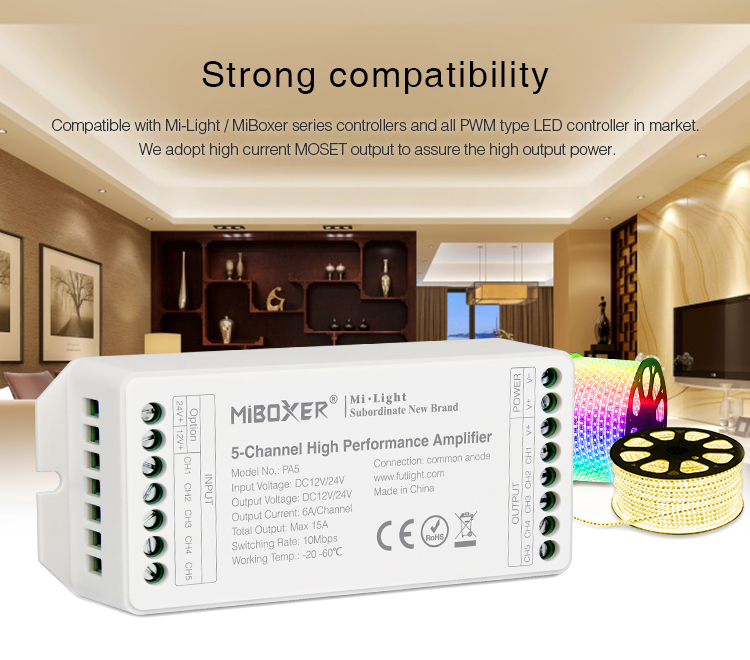

| Kompatibilnost | MiBoxer (Mi Light) kontroleri i PWM kontroleri za LED trake |
| Radna temperatura | −20 do 60 °C |
| Kućište | belo, polikarbonatno (PC), sa ušima za pričvršćivanje |
| IP zaštita | [PROVERITI: IP zaštita kućišta] |
| Mere | [PROVERITI: dimenzije] |
| Oznake | CE, UKCA, RoHS |
MiBoxer PA5 pojačivač na stezaljke POWER uvek traži napajanje istog napona kao traka, pa kontroler, PA5 i napajanja birajte zajedno. Cena kompleta je na upit, a broj telefona je 065 2302244.
PA5 u postojećoj instalaciji
Treba li PA5 upariti sa daljinskim upravljačem?
Ne treba. Na kućištu PA5 nema oznake radio-veze od 2,4 GHz, a signal dobija žicama sa izlaza kontrolera. Sa daljinskim se uparuje samo glavni kontroler, prema uputstvu tog modela, a svaku promenu boje, jačine ili režima nastavak trake ponavlja sam, bez dodatnog podešavanja.
Koliko kanala koristi jednobojna ili CCT traka na PA5?
Isto koliko i na kontroleru, istim redosledom: jednobojna traka na kontroleru sa jednim izlazom zauzima jedan kanal, a CCT traka dva, za toplo belu i hladno belu. Ostali kanali ostaju slobodni. Granica i tada ostaje 6 A po kanalu, pa jednobojna traka od 24 V na jednom kanalu sme da ima najviše 144 W.
Imam kontroler drugog proizvođača, hoće li ga PA5 pratiti?
Hoće, ako je to PWM kontroler za LED traku sa zajedničkim plusom na izlazu, jer MiBoxer za PA5 navodi saglasnost sa takvim kontrolerima na tržištu. Uslov je i da traka, kontroler i oba napajanja imaju isti napon, 12 V ili 24 V, i da je plus vezan na odgovarajuću stezaljku.
