Napajanje LT09 12V 100W u kućištu od 13 mm za uske procepe

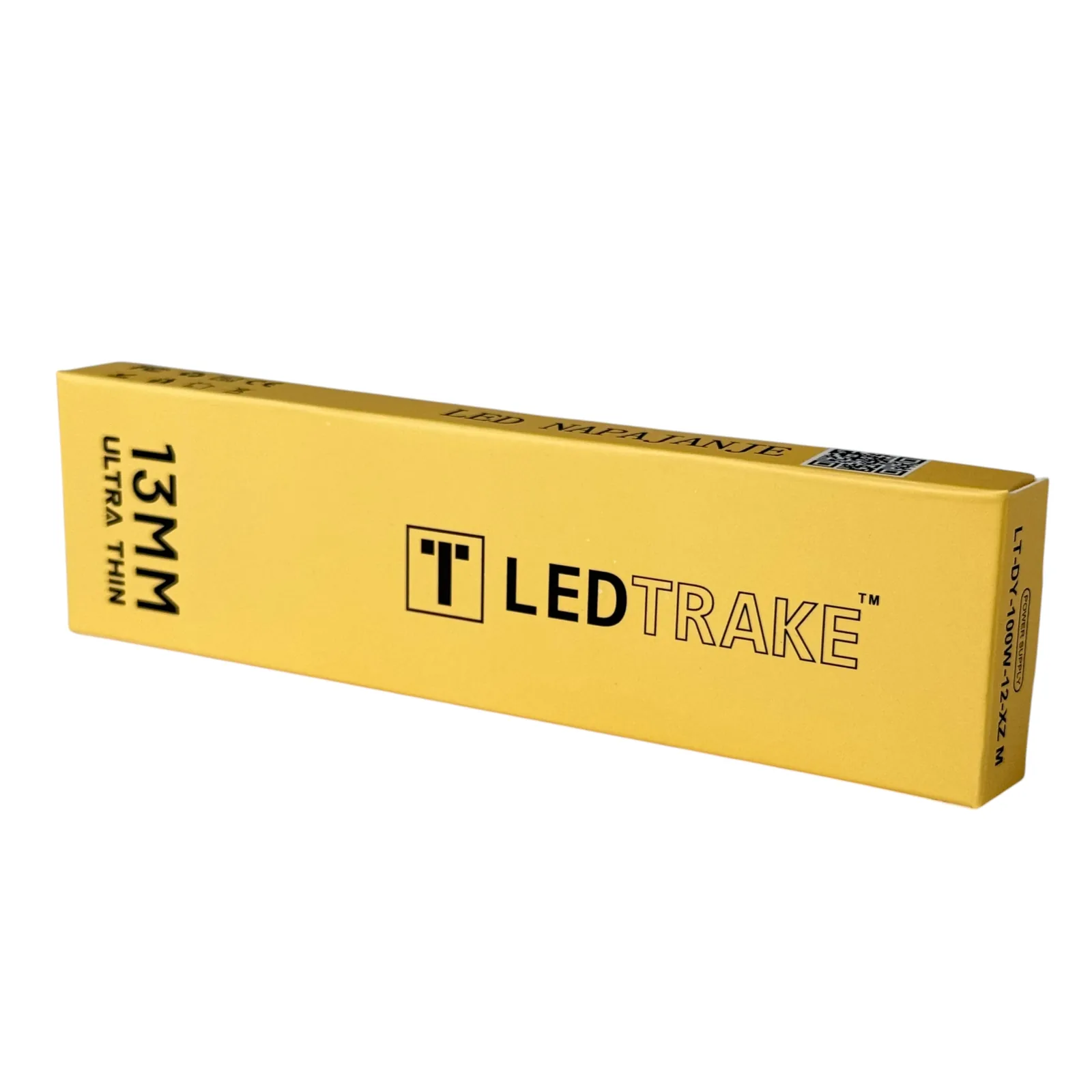

Oznaka „13MM ULTRA THIN“ na kutiji nosi glavni podatak o ovom modelu: napajanje LT09 12V 100W ima kućište debljine 13 mm, pa može da stane u plitak procep iza zidne obloge televizora okačene na letve. Na izlazu daje 12 V jednosmernog napona i do 100 W, dovoljno za traku od 12 V duž ivica obloge iz primera ispod.

Pozadinsko svetlo TV zida i napajanje LT09 12V 100W

Obloga široka 3 m i visoka 2,5 m dobija traku duž gornje ivice i niz oba boka: 3 + 2 × 2,5 = 8 m. Sa trakom od 10 W/m, kakva je neutralno bela traka 2835/120 na 12 V, ukupna snaga je 8 × 10 = 80 W.

Napajanje ne treba da radi na samoj granici. Faktor 1,2, odnosno rezerva od 20 posto, traži 80 × 1,2 = 96 W, što je ispod 100 W koje ovaj model daje. Struja trake tada iznosi 80 / 12 ≈ 6,7 A.

Najveća dužina trake od 10 W/m koju napajanje LT09 12V 100W nosi uz rezervu od 20 posto je oko 8,3 m (100 / 1,2 / 10). Obloga iz primera je blizu te gornje granice.

Dve grane od po 4 m umesto jedne linije od 8 m

Traka od 12 V napajana sa jednog kraja tipično drži ujednačeno svetlo do oko 5 m, a na dužim deonicama kraj slabi zbog pada napona. Zato napajanje stoji iza sredine gornje ivice, a dve grane od po 4 m (1,5 m gore i 2,5 m niz bok) kablom idu do istog para izlaznih stezaljki. Grane su vezane paralelno: svaka dobija punih 12 V, umesto da druga grana napon dobija tek kroz prvu.

13 mm prema 30 mm kod modela LT02 iste snage

LED napajanje LT02 od 100 W na 12 V ima kućište 165 × 44 × 30 mm. Napajanje debljine 13 mm, kakvo je LT09, niže je za 17 mm, a u procepu iza obloge ili u dnu fioke upravo ta razlika odlučuje da li uređaj uopšte staje. Na izlazu su isti: oba daju 12 V i oko 8,3 A.

Dužina i širina kućišta LT09 nisu navedene u opisu artikla, pa ih izmerite na primerku pre nego što isečete letve, na primer odmah pri ličnom preuzimanju u prodavnici u Đorđa Stanojevića 9b u Beogradu.

Mrežna strana na šraf i par V+ i V− na drugom kraju

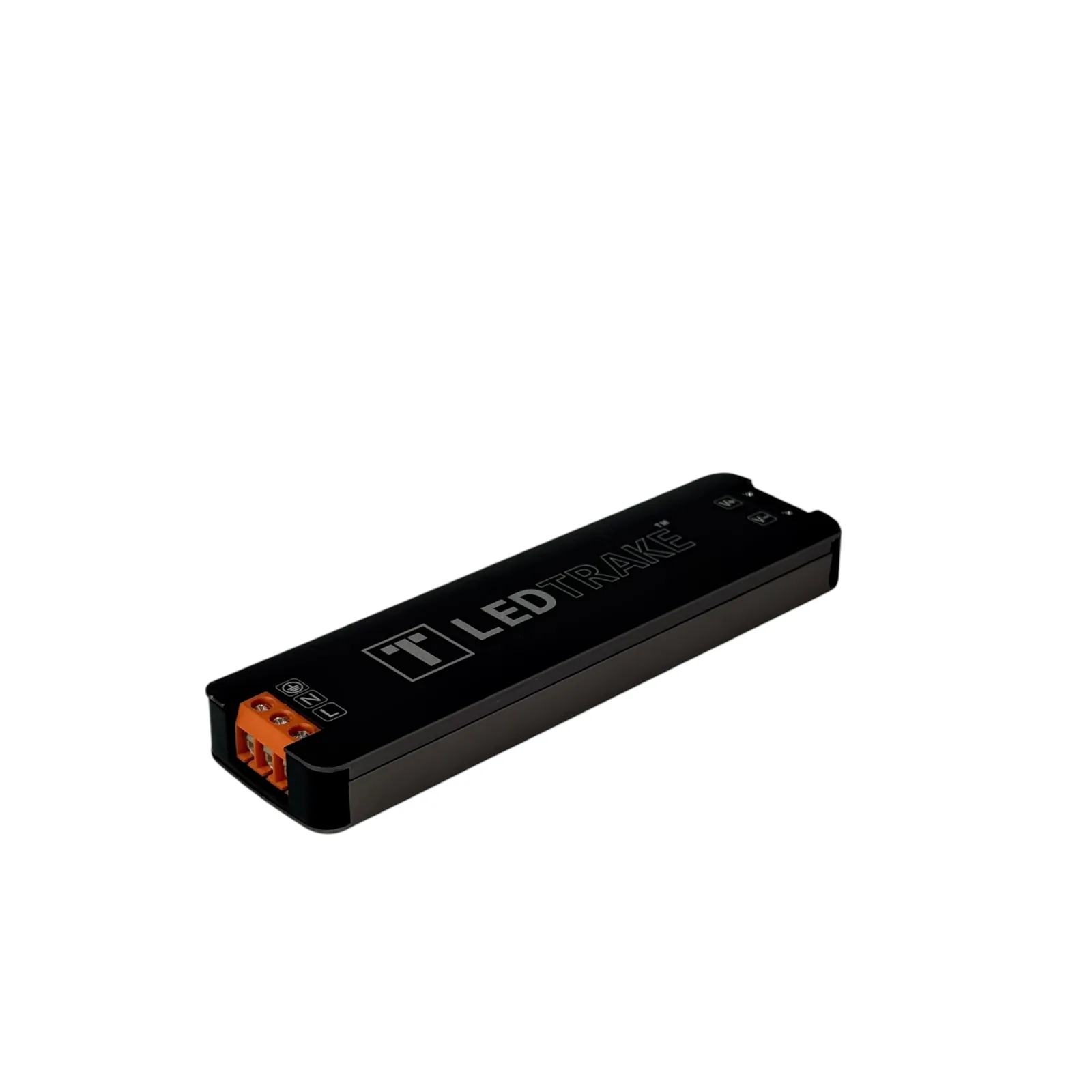

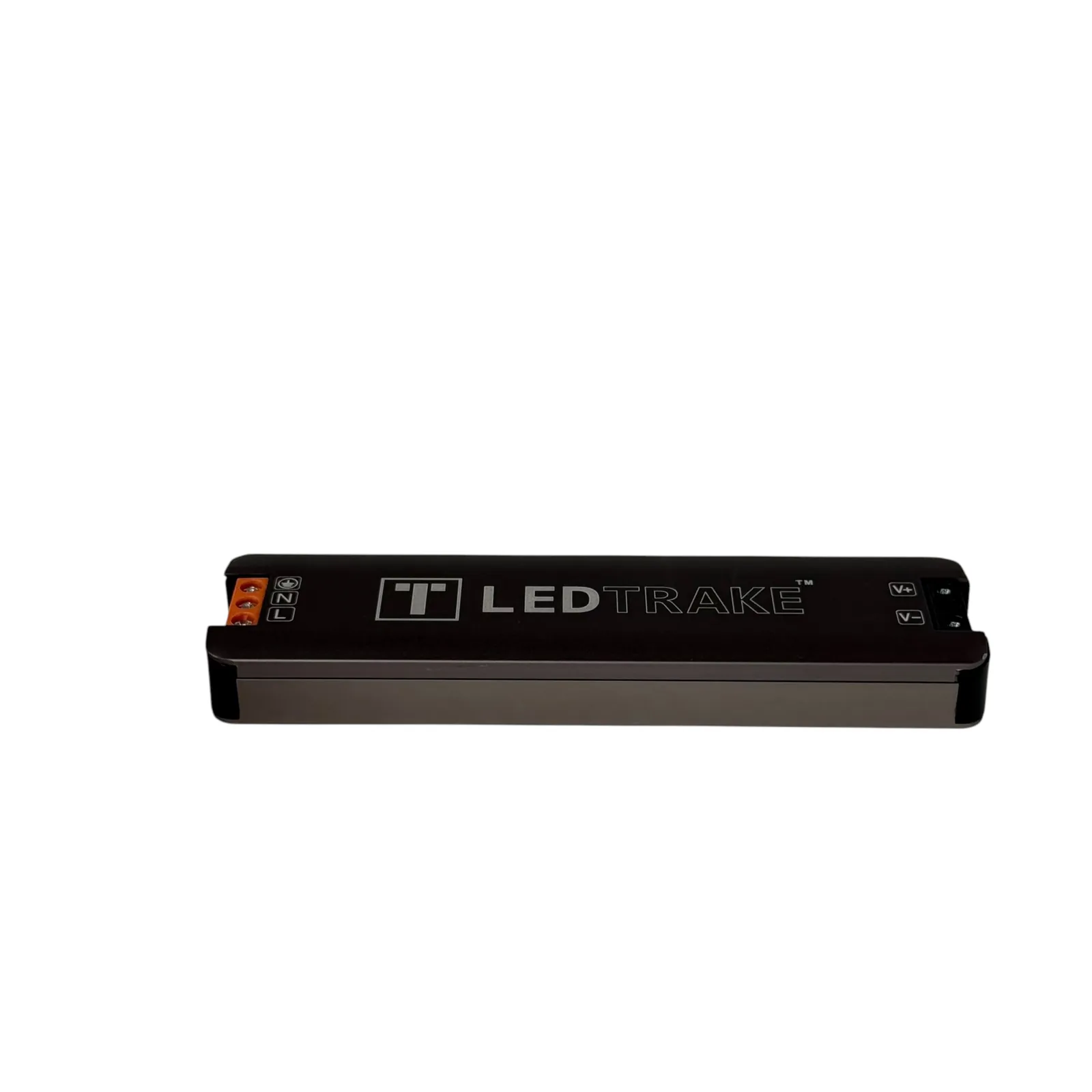

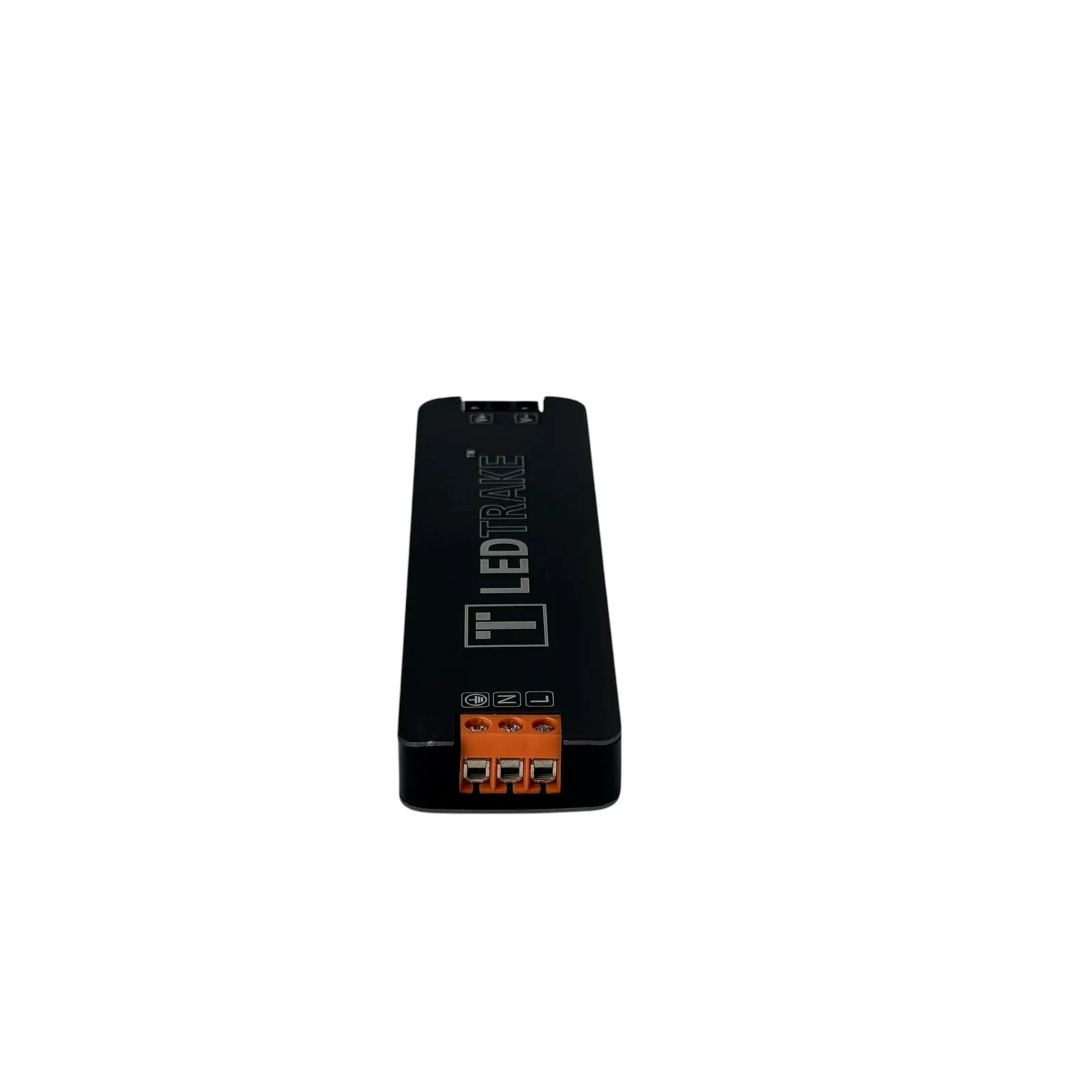

LT09 ima priključke na oba kraja. Na ulaznom je narandžast blok sa tri stezaljke na šraf, obeležene znakom uzemljenja, slovom N i slovom L. Tu električar vezuje mrežni kabl od 230 V. Na izlaznom kraju, u udubljenju kućišta, stoji crni blok sa dve stezaljke, V+ i V−, za kabl ka traci.

Kabl ka traci vezuje se po polaritetu, plus trake na V+ i minus na V−. Pošto mrežni kabl i kabl ka traci izlaze na suprotnim krajevima, u procepu iza obloge predvidite prolaz sa obe strane kućišta.

Suv procep iza televizora i vazduh oko kućišta

Oznaka IP20 po standardu IEC 60529 znači zaštitu od predmeta većih od 12,5 mm, kao što su prsti, bez zaštite od vode. Dnevna soba je suv zatvoren prostor, pa ta oznaka tu odgovara, dok kupatilo i terasa traže napajanje sa višim IP.

Napajanje LT09 12V 100W se pri radu zagreva. Sa 80 W trake, zahvaljujući rezervi, ono ne radi na punoj snazi, ali ga ne obmotavajte izolacijom i ne lepite uz zadnju stranu televizora, koji se i sam greje. U kategoriji napajanja za trake na Ledtrake.rs serija LT09 ima dva modela: ovaj od 100 W i model od 150 W sa dva para izlaza.
