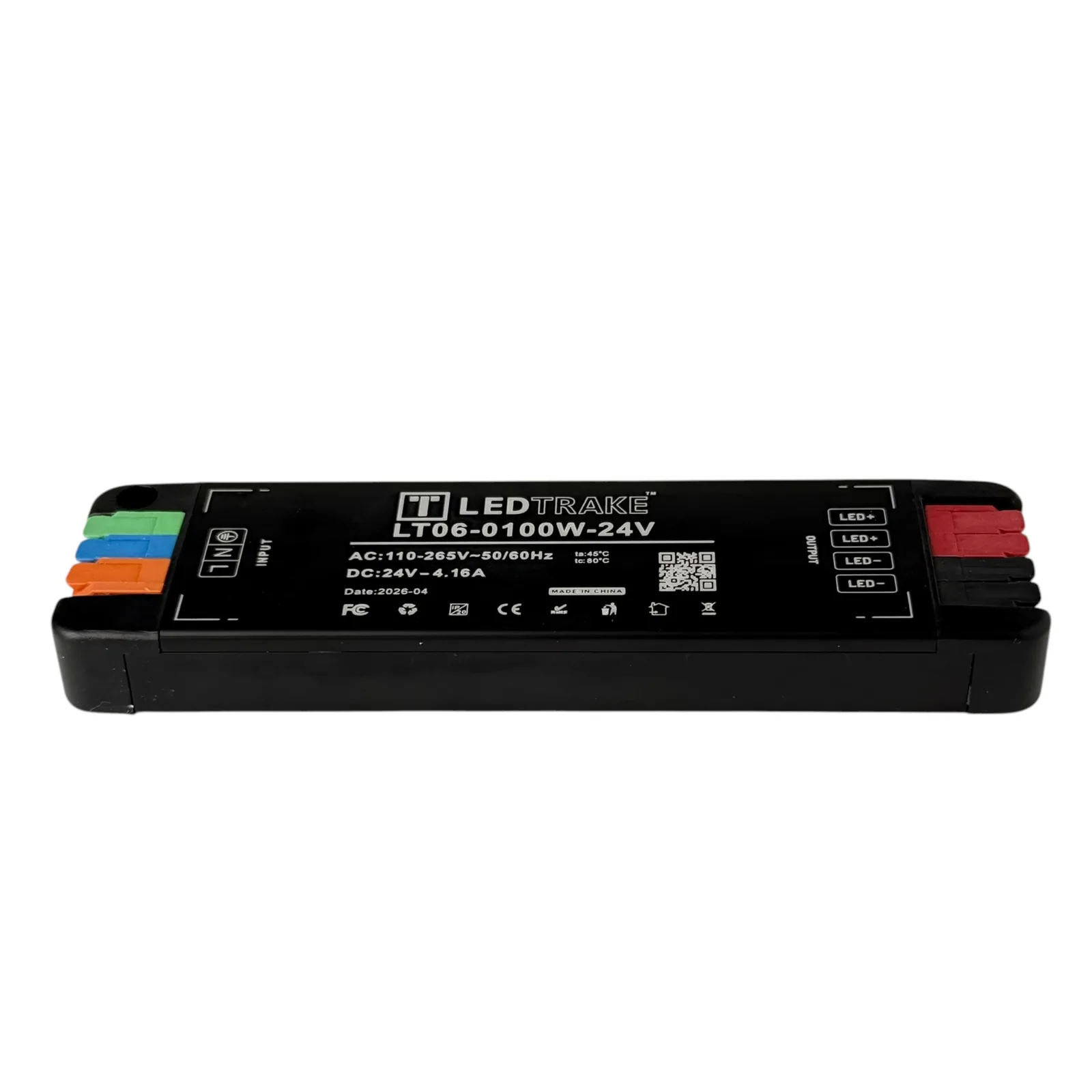

LED napajanje 24V 100W LT06, natpis sa izlazom DC 24V 4.16A i oznakama ta 45 °C i tc 80 °C, stezaljke na oba kraja

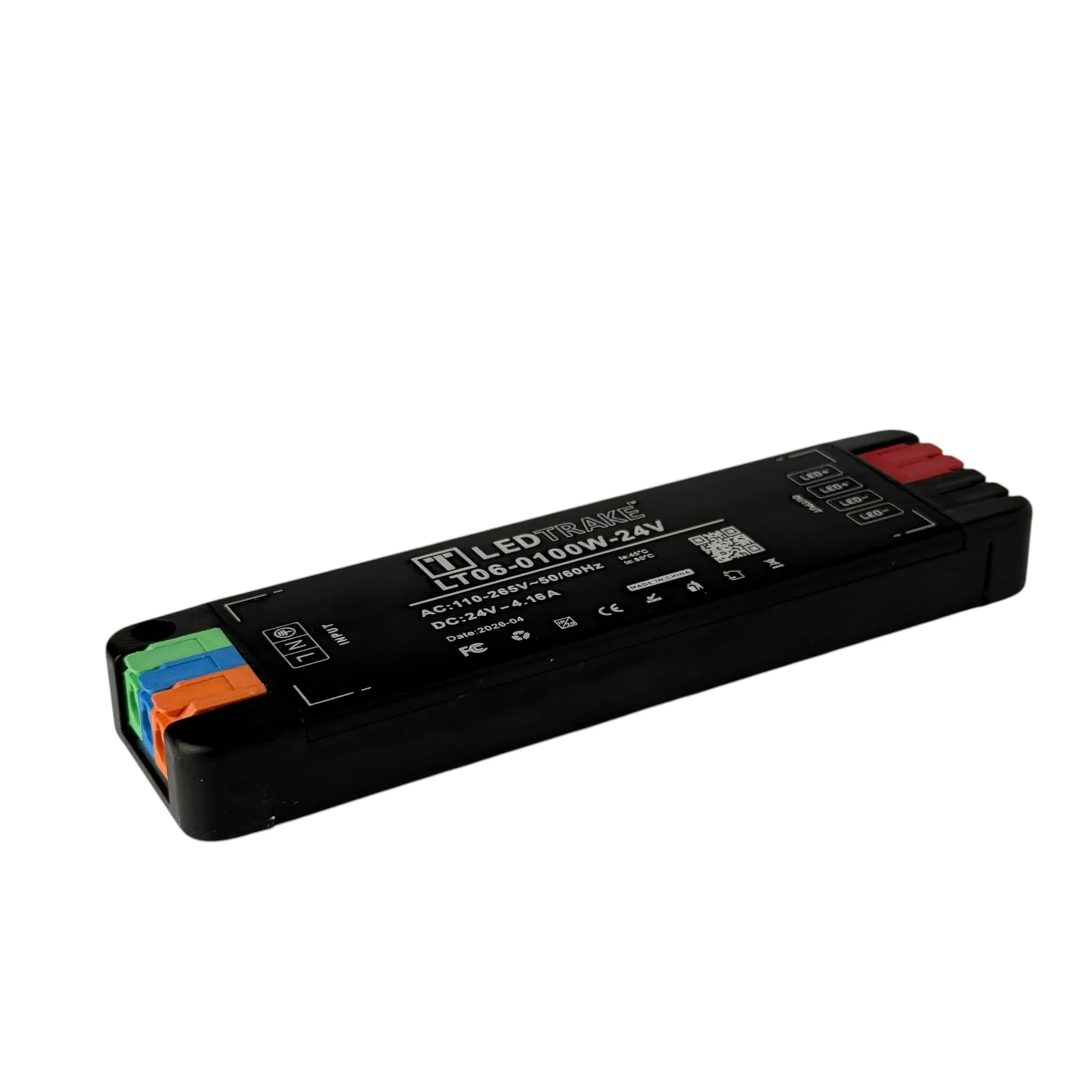

Izduženo crno kućište modela od 100 W iskosa, ulazni kraj sa tri obojene stezaljke u prvom planu

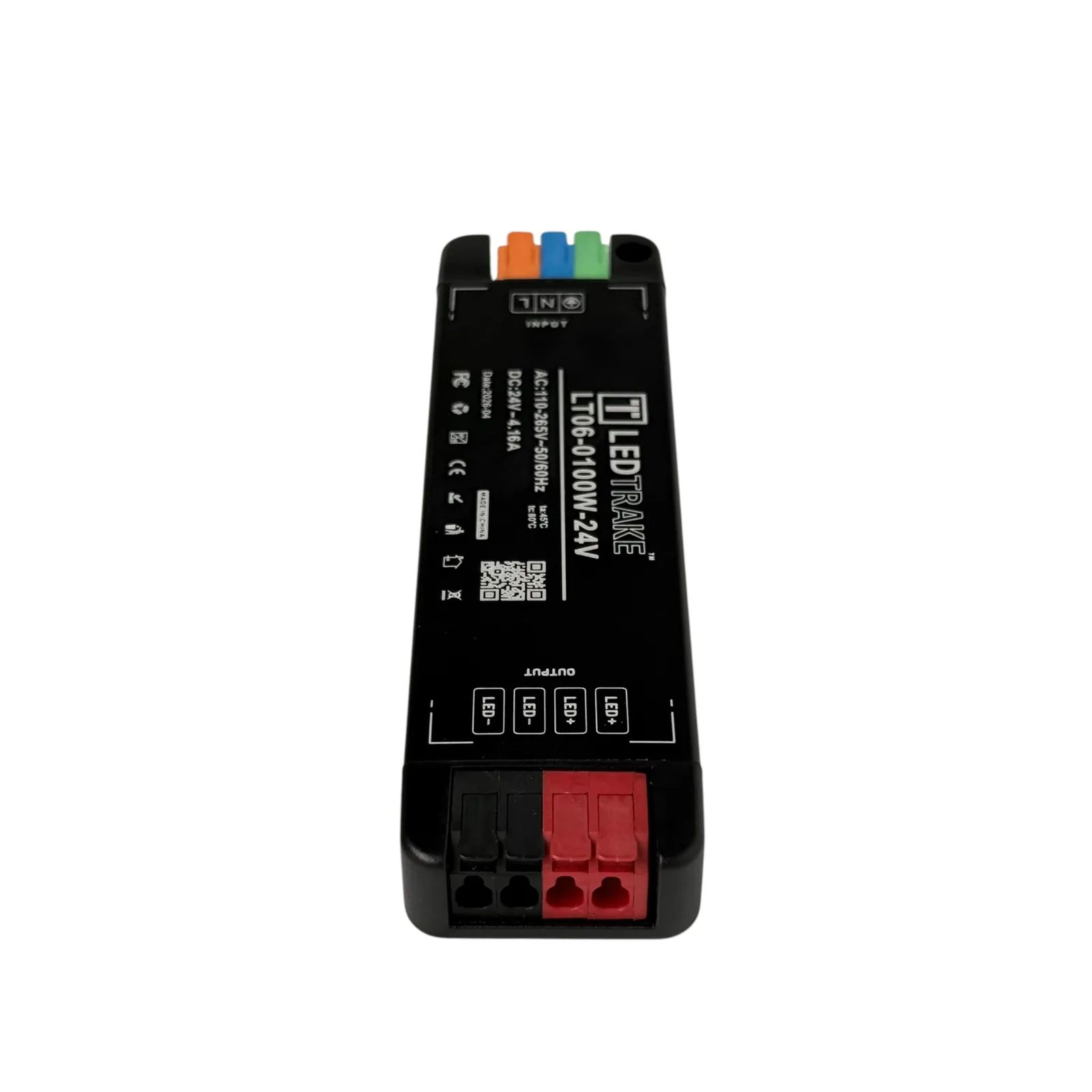

LT06-0100W odozgo, sa izlaznim čelom na kome su dve crne i dve crvene stezaljke za traku

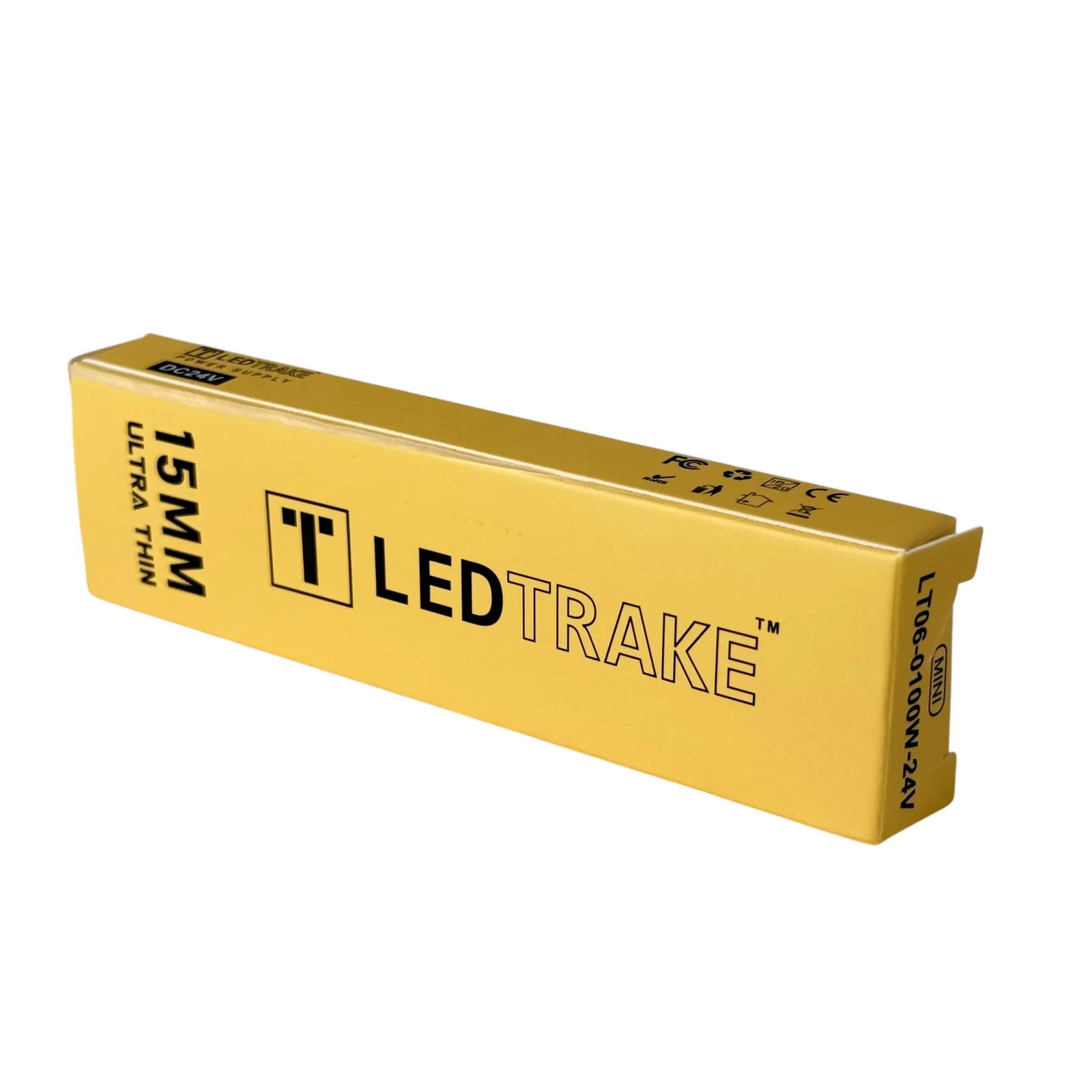

Žuta kutija za LT06-0100W-24V sa natpisima LEDTRAKE, 15MM ULTRA THIN i MINI

Napajanja Šifra 001790

LED napajanje 24V 100W LT06 za suv prostor do 45 °C

Na lageru
Garancija 2 god.
Isporuka 1–2 dana

Uz izlaz od 24 V i 4,16 A, LED napajanje 24V 100W LT06 ima dovoljno snage za osam metara zlatne trake od 10 W/m. Vazduh oko kućišta po natpisu ne treba da bude topliji od 45 °C, pa mu mesto nije uz vreo krov ni iznad radijatora, već u suvom ormaru na hladnijem delu prostorije.

Cena na upit

Cene su vidljive nakon prijave na nalog kupca

Pošaljite upit 065 2302244

Ključne karakteristike

Snaga (W) 100 W
Napon 24 V
ta, temperatura okoline 45 °C
IP zaštita IP20
Dimovanje nije navedeno
Oznaka na kućištu LT06-0100 W-24 V (u opisu LT06-100 W-24 V)

Na lageru
Isporuka 1–2 radna dana
2 godine garancije
Preuzimanje u prodavnici

Besplatna dostava za porudžbine preko 15.000 RSD.

O proizvodu

Prostor iznad spuštenog plafona u potkrovlju leti može da bude znatno topliji od sobe ispod njega, pa se za napajanje od 100 W, pored snage, proverava i mesto ugradnje. LED napajanje 24V 100W LT06 na natpisu, pored izlaza od 24 V i 4,16 A, navodi i ta: 45 °C, najvišu temperaturu vazduha oko kućišta. Snage ima za oko 83 W trake od 24 V, ali ta računica ne pomaže ako kućište završi na pogrešnom mestu.

Oznake ta: 45 °C i tc: 80 °C sa natpisa

Oznaka ta je najviša temperatura okoline, odnosno vazduha oko napajanja, pri kojoj je rad predviđen. Oznaka tc: 80 °C je najviša dozvoljena temperatura na mernoj tački kućišta, pa LED napajanje 24V 100W LT06 posle dužeg rada može da bude toplo na dodir. Za izbor mesta važniji je prvi broj: vazduh oko kućišta ne treba trajno da bude topliji od 45 °C.

Zato LT06-0100W ne stavljajte uz sam krov potkrovlja, iznad radijatora, pored ugradnih halogenih spotova ni u zatvorenu kutiju bez vazduha. Bolje mesto je ormar, polica ili revizioni otvor na nižem, hladnijem delu prostorije, odakle kablovi od 24 V vode do trake.

Grede u potkrovlju: LED napajanje 24V 100W LT06 i 80 W trake

Dve drvene grede duge po 4 m dobijaju zlatnu (gold) traku od 24 V i 10 W/m, po jednu deonicu na svaku gredu. Osam metara troši 80 W, a sa rezervom 96 W. Sa strujom sa natpisa izlaz daje 24 × 4,16 = 99,84 W, što pokriva 96 W, dok traka vuče 80 / 24 ≈ 3,33 A.

Granica uz rezervu iznosi 99,84 / 1,2 = 83,2 W, pa do nje ostaje samo 3,2 W. LED napajanje 24V 100W LT06 tada ne ide gore među grede, već u ormar ispod kosine, a svaka deonica dobija svoj kabl do para stezaljki LED+ i LED−. Za kraću liniju, do 50 W potrošnje, dovoljan je model iste serije od 60 W.

Mrežni priključak i zaštita IP20

Na ulaznom kraju su stezaljke L, N i stezaljka za uzemljenje, a mrežni kabl na njih vezuje električar. Opseg od 110 do 265 V pri 50/60 Hz pokriva kućni napon u Srbiji, 230 V pri 50 Hz. Oznaka IP20 znači da ovaj trafo 24V 100W nije zaštićen od vode, pa mu ne odgovara tavan na koji prokišnjava.

Ovo napajanje stiže uz besplatnu dostavu kada je porudžbina preko 15.000 RSD. Pored njega, napajanja od 24 V i 100 W u ponudi Ledtrake.rs postoje i u drugim serijama i izvedbama, na primer kao dimabilna ili u izduženom kućištu.

LT06-0100W-24V od stezaljki do temperature kućišta

Oznaka na kućištu	LT06-0100W-24V (u opisu LT06-100W-24V)
Šifra	001790
Izlaz	DC 24 V, 4,16 A
Snaga	100 W nazivno; 24 V × 4,16 A = 99,84 W
Traka uz rezervu 20 %	do 83,2 W, oko 3,47 A
Ulazni napon	AC 110–265 V, 50/60 Hz
ta, temperatura okoline	45 °C
tc, temperatura kućišta	80 °C
Zaštita	IP20
Ulaz	L narandžasta, N plava, uzemljenje zelena
Izlaz za traku	po dve stezaljke LED+ (crvene) i LED− (crne)
Debljina (kutija)	15 mm, natpis 15MM ULTRA THIN
Dužina i širina	[PROVERITI: dužina i širina kućišta modela od 100 W]
Pričvršćivanje	okrugli otvor za šraf u uglu ulaznog kraja
Kutija	žuta, MINI, DC24V
Oznake	CE, FC, RoHS, Date: 2026-04
Dimovanje	nije navedeno

Montaža u potkrovlju i ormariću sa kontrolerom

Na koliko se skraćuje linija na gredama sa trakom od 17 W/m?

Na ukupno 4,5 m, po 2,25 m na svakoj gredi. Toliko trake od 17 W/m troši 76,5 W, a sa rezervom 91,8 W, što LED napajanje 24V 100W LT06 pokriva. Za dve pune grede ista traka traži 163,2 W sa rezervom, pa je potreban model od 200 W iz iste serije.

Na šta se vezuje zelena stezaljka sa znakom uzemljenja?

Na zaštitni provodnik kućne instalacije, ako ga instalacija ima, a taj spoj na mrežnoj strani kućišta radi električar. Traci ova stezaljka nije potrebna: na izlaznoj strani uzemljenja nema, već samo po dve stezaljke LED+ i LED− sa jednosmernim naponom od 24 V.

Smeju li kontroler i LED napajanje 24V 100W LT06 u isti ormarić?

Smeju, ako je ormarić suv i vazduh u njemu ne prelazi 45 °C. Toliko iznosi ta na natpisu napajanja, a i IML iL5 kontroler iz ponude ima radnu temperaturu do 45 °C. Kontroler se vezuje između izlaza napajanja i trake, a dva uređaja ne postavljajte jedan na drugi.
