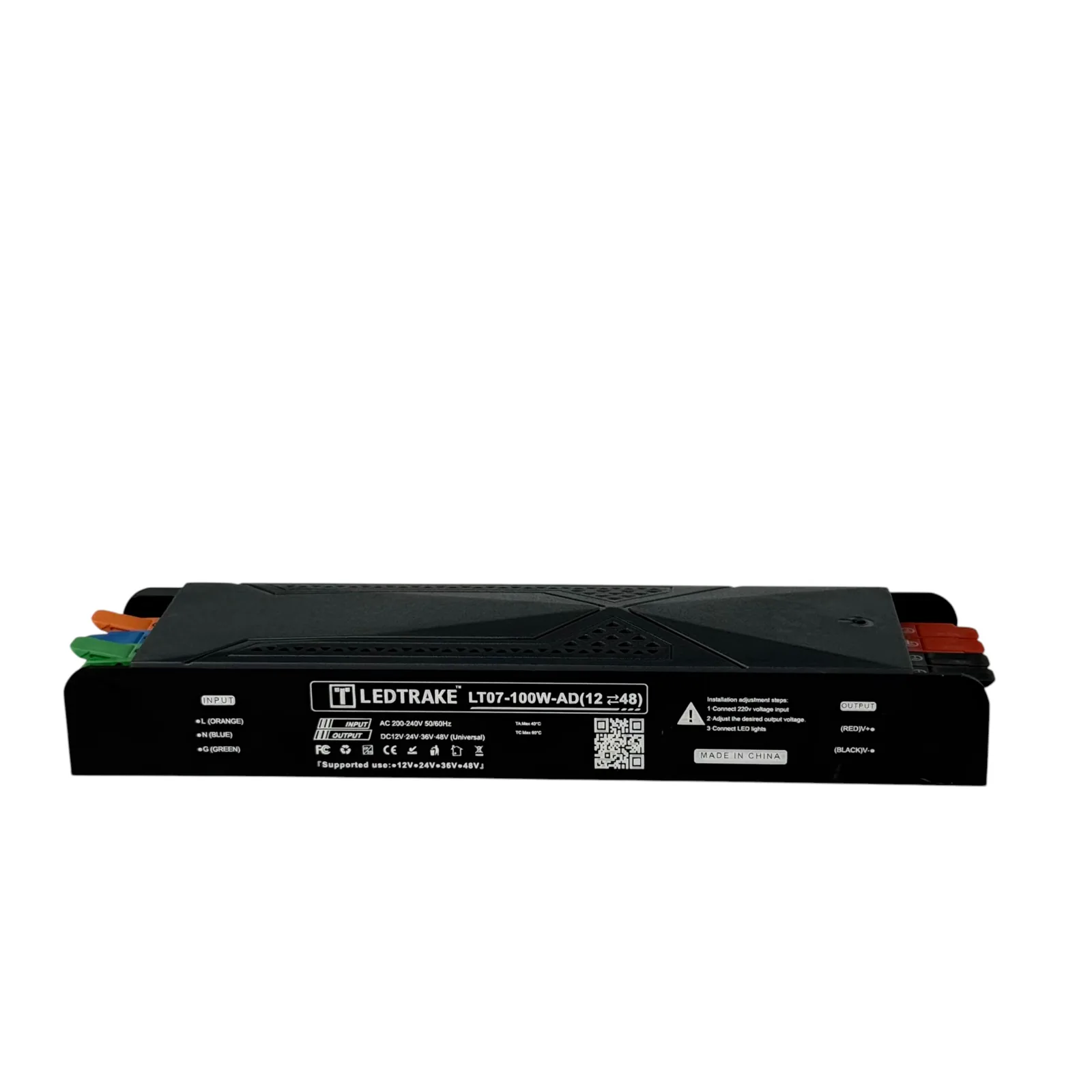

LED napajanje 12-48V 100W MULTI V sa natpisom LT07-100W-AD i stezaljkama u boji na oba kraja

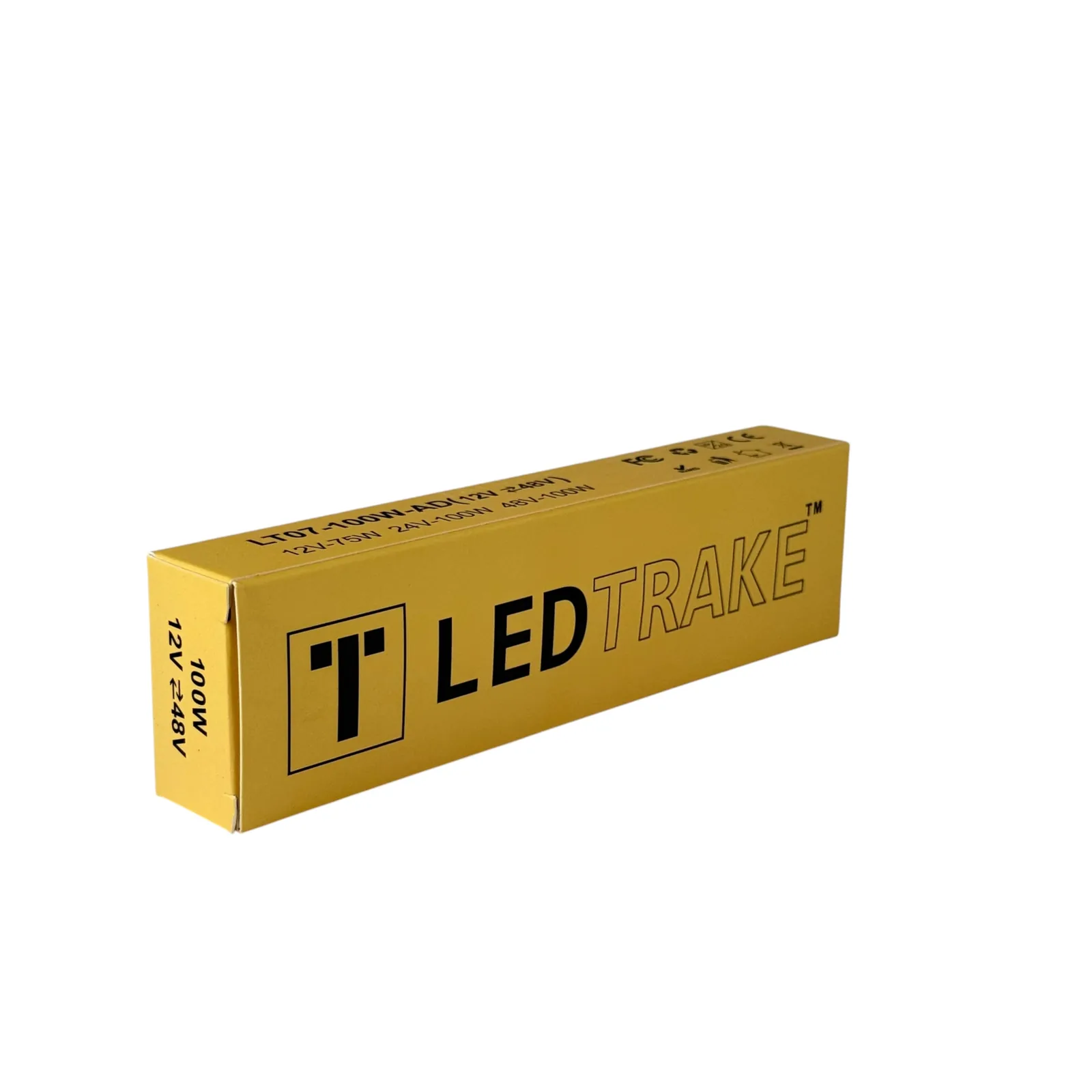

Žuta kutija modela LT07-100W-AD sa oznakom 100W 12V⇄48V i snagama 12V-75W, 24V-100W, 48V-100W

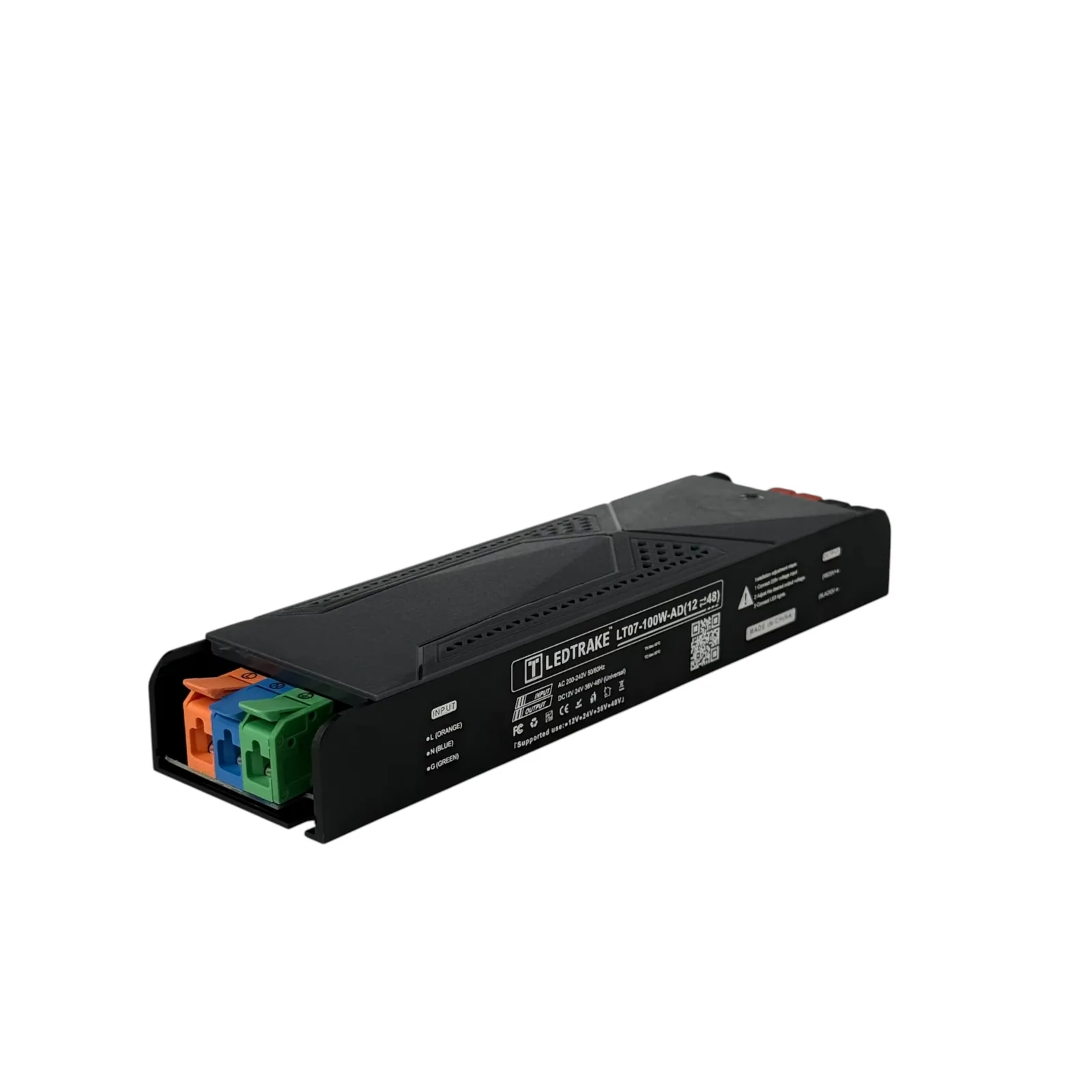

Narandžasta, plava i zelena mrežna stezaljka bez šrafova na ulaznom kraju napajanja LT07 od 100 W

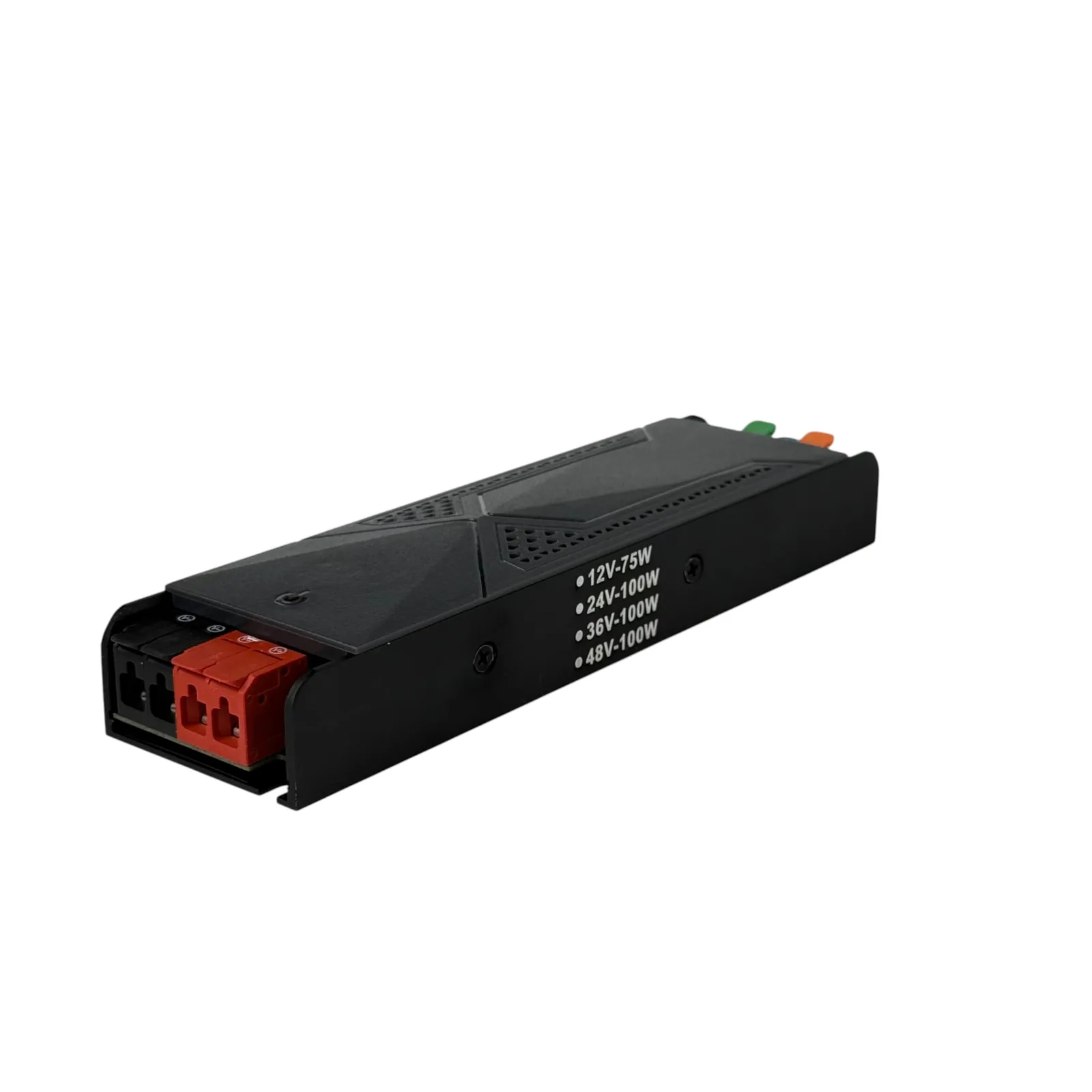

Dve crvene i dve crne izlazne stezaljke i spisak 12V-75W, 24V-100W, 36V-100W, 48V-100W na boku

Napajanja Šifra 001795

LED napajanje 12-48V 100W MULTI V sa 75 W na izlazu od 12 V

Na lageru
Garancija 2 god.
Isporuka 1–2 dana

LED napajanje 12-48V 100W iz serije MULTI V ima dva para izlaznih stezaljki i napon koji se bira pre povezivanja: 12, 24, 36 ili 48 V. Mrežni i izlazni priključci su bez šrafova, u bojama.

Cena na upit

Cene su vidljive nakon prijave na nalog kupca

Pošaljite upit 065 2302244

Ključne karakteristike

Snaga (W) 100 W
Napon 12 V / 24 V / 48 V / 36 V
Najviša temperatura okoline 40 °C (TA Max na natpisu)
IP zaštita IP20
Model LT07-100 W-AD (12⇄48) na natpisu i kutiji; u opisu LT07-0100-W-12-48 V IP20
Serija MULTI V (LT07)

Na lageru
Isporuka 1–2 radna dana
2 godine garancije
Preuzimanje u prodavnici

Besplatna dostava za porudžbine preko 15.000 RSD.

O proizvodu

Zamena starog napajanja počinje pitanjem da li je traka koja ostaje u plafonu od 12 V ili od 24 V. LED napajanje 12-48V 100W radi sa oba napona, jer se izlazni napon bira pre povezivanja trake, ali snaga koju daje na njima nije ista.

LED napajanje 12-48V 100W i traka od 7 m u gipsanom plafonu

Spisak na boku kućišta navodi 12V-75W, 24V-100W, 36V-100W i 48V-100W. Od napona trake zato zavisi da li će stara traka raditi na novom napajanju.

Traka od 7 m sa 10 W/m troši ukupno 70 W, a uz rezervu od 20 posto traži 70 × 1,2 = 84 W. Ako je traka od 24 V, kao toplo bela traka 2835/120 od 24 V, LED napajanje 12-48V 100W to nosi, a struja iznosi 70 / 24 ≈ 2,9 A. Ako je traka od 12 V, kao toplo bela traka 2835/120 od 12 V, istih 84 W prelazi 75 W, koliko model daje na 12 V.

Na 12 V granica uz rezervu je 75 / 1,2 = 62,5 W, odnosno 6,25 m trake od 10 W/m. Na 24 V granica je oko 83 W, što je 8,3 m iste trake.

Manje struje na 24 V nego na 12 V

Kada novu traku tek birate, napon trake utiče i na kabl. Pri istih 70 W traka od 24 V vuče upola manju struju od trake od 12 V, oko 2,9 A umesto 5,8 A, pa je pad napona duž trake i kabla manji. Na ovom modelu 24 V donosi i punih 100 W umesto 75 W.

Na izlaznom kraju su dve crvene stezaljke V+ i dve crne V−, bez šrafova. Oba para daju isti izabrani napon, pa se na njih mogu vezati dve deonice trake istog napona, svaka svojim kablom, paralelno. Zbir obe deonice mora ostati u granici za izabrani napon.

Kontroler koji prima svaki od četiri napona

Ako traka menja boju ili nijansu bele, između napajanja i trake ide kontroler, na strani niskog napona. MiBoxer (Mi Light) HR5, kontroler 5 u 1, prima DC 12–48 V, pa radi uz LED napajanje 12-48V 100W na bilo kom od četiri položaja, a sa 15 A po kanalu i 30 A ukupno daleko prevazilazi struju od 6,25 A, koliko LT07-100W-AD daje na 12 V.

Revizioni otvor u plafonu i priključak na 230 V

Ovaj model prima mrežni napon AC 200–240 V, 50/60 Hz, a vezu sa kućnom instalacijom od 230 V pravi električar.

Zbog oznaka IP20 i TA Max 40 °C kućište ide u suv deo plafona, uz revizioni otvor kroz koji mu se kasnije može prići.

Za traku od 24 V jaču od 83 W, na Ledtrake.rs postoje napajanja sa jednim naponom do 400 W, a za kraće linije isti izbor napona ima i manji MULTI V od 60 W sa jednim parom izlaza, koji na 12 V daje 40 W. Cena ovog modela je na upit, a upit možete poslati i telefonom, na 065 2302244.

Kartica modela LT07 od 100 W

Model	LT07-100W-AD (12⇄48) na natpisu i kutiji; u opisu LT07-0100-W-12-48V IP20
Serija	MULTI V (LT07)
Šifra	001795
Ulaz	AC 200–240 V, 50/60 Hz
Izlazni napon	DC 12, 24, 36 ili 48 V (bira se jedan)
Snaga po naponu	12 V: 75 W · 24 V: 100 W · 36 V: 100 W · 48 V: 100 W (bok kućišta)
Struja po naponu (računski)	12 V: 6,25 A · 24 V: 4,2 A · 36 V: 2,8 A · 48 V: 2,1 A
Traka uz rezervu 20 %	12 V: do 62,5 W · 24 V: do oko 83 W
Izlazne stezaljke	dva para bez šrafova: 2 × crvena V+, 2 × crna V−
Najveća struja po paru	[PROVERITI: podatak proizvođača]
Ulazne stezaljke	narandžasta L, plava N, zelena uzemljenje
IP zaštita	IP20
Najviša temperatura okoline	40 °C (TA Max na natpisu)
TC Max	[PROVERITI: vrednost nečitka na fotografiji]
Način izbora napona	[PROVERITI: postupak i fabrički položaj]
Mere kućišta	[PROVERITI: mere u mm]
Kutija	žuta, LEDTRAKE, „100W 12V⇄48V“, 12V-75W, 24V-100W, 48V-100W

Pre nego što skinete staro napajanje sa plafona

Kako da saznam da li je moja stara traka od 12 V ili od 24 V?

Pogledajte natpis starog napajanja, jer je njegov izlazni napon ujedno napon trake, ako je sistem do sada ispravno radio. Napon može da stoji i na samoj traci ili na računu iz kupovine. Ako oznake nema, pre nego što zamena starog napajanja počne, električar multimetrom izmeri napon na njegovom izlazu.

Staro napajanje od 12 V imalo je 100 W. Da li ga ovaj model menja?

Samo ako traka nije jača od 62,5 W, jer na 12 V ovaj model daje 75 W, a ne 100 W. Snagu trake izračunajte kao W/m puta dužina. Ako je veća, uzmite napajanje od 12 V i 100 W sa jednim naponom, na primer LT09 ili LT02 iste snage, koje uz rezervu nosi do oko 83 W trake.

Ako kasnije pređem na traku od 24 V, može li LED napajanje 12-48V 100W da ostane?

Može. Odvežite staru traku, podesite izlaz na 24 V, izmerite napon na stezaljkama i tek onda vežite novu traku. Na 24 V ovaj model daje punih 100 W, pa uz rezervu od 20 posto nosi do oko 83 W, na primer 8 m trake od 10 W/m.
