X nastavak za ugradnu šinu MiBoxer LT-MRX20HFA-X, krst u ravni gipsa
- Na lageru
- Garancija 2 god.
- Isporuka 1–2 dana
Četiri ugradne MiBoxer šine koje se seku u spuštenom plafonu povezuje X nastavak za ugradnu šinu, deo u obliku krsta sa krakovima od 90°. Njegova krilca, kao i kod šina iste serije, ostaju iza gips-ploče.
Ključne karakteristike
- Boja crna mat (prema fotografiji)
- Naziv X nastavak za ugradnu šinu, horizontalni 90°
- Proizvođač MiBoxer (Mi Light)
- Šifra modela LT-MRX20HFA-X
- Oznaka proizvođača AM-MR-X20HFA, u priboru serije Flush Mounted Magnetic Rail
- Šifra artikla MILIG0006
- Na lageru
- Isporuka 1–2 radna dana
- 2 godine garancije
- Preuzimanje u prodavnici
Besplatna dostava za porudžbine preko 15.000 RSD.
O proizvodu
Nad radnim ostrvom od četiri spojena stola u sredini kancelarije svetlo može da ide u dve linije koje se seku u obliku krsta. U tački ukrštanja postavlja se X nastavak za ugradnu šinu iz MiBoxer (Mi Light) serije za 48 V, model LT-MRX20HFA-X sa četiri kraka pod uglom od 90°. Na svaki krak nastavlja se ugradna šina, a magnetne svetiljke raspoređujete po šinama.
Raspored linija nad ostrvom od četiri stola
Četiri stola spojena dva po dva imaju spojeve ploča u obliku krsta, pa ukrštanje šina u gipsu može da prati baš te spojeve. Tako svaki krak prolazi između dva susedna stola i osvetljava oba.
U primeru sa šinom od 2 m na svakom kraku, u plafonu je ukupno 8 m ugradne šine i jedan ukrsni čvor. Ako se stolovi kasnije preurede, svetiljke se prevlače duž šina na nova mesta, a čvor u gipsu ostaje gde jeste.
Presek krakova i krilca za gips-ploču

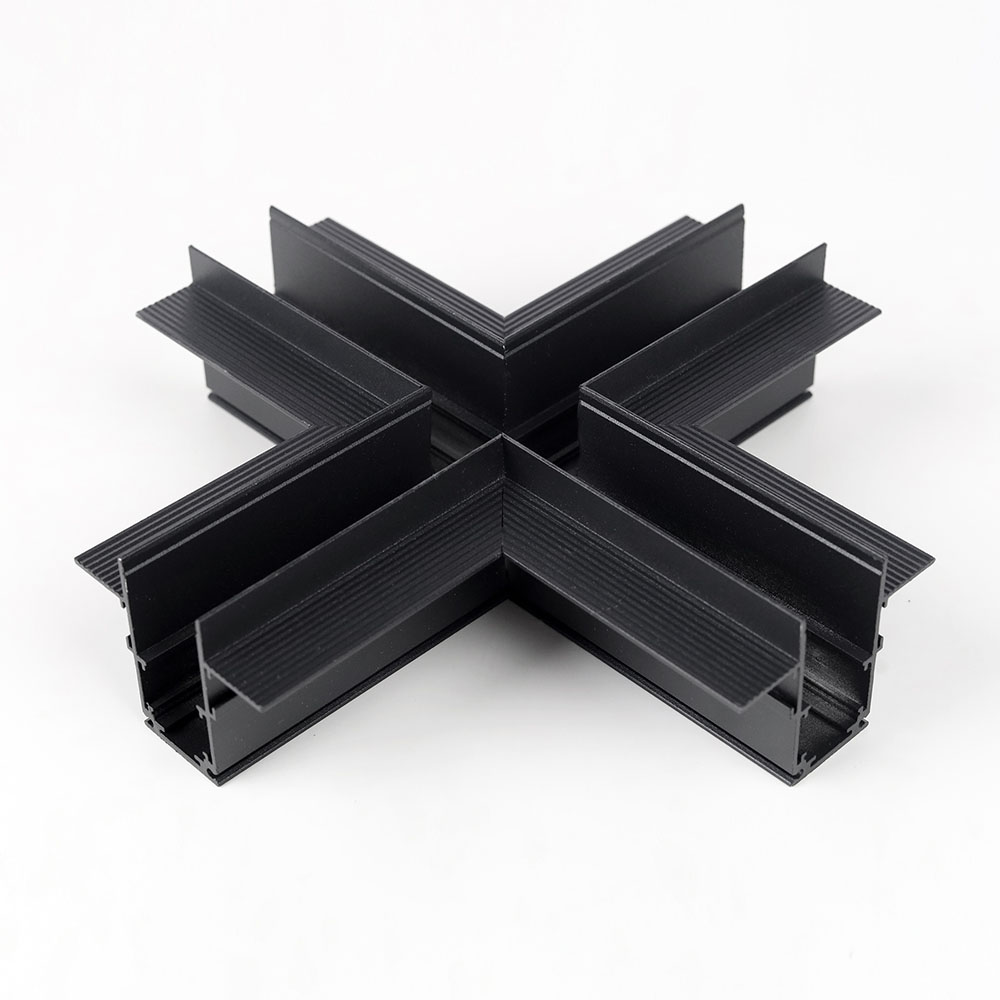

Fotografija proizvođača prikazuje X nastavak za ugradnu šinu okrenut otvorom kanala nagore, odnosno stranom koja posle ugradnje gleda u prostoriju. Duž svih spoljnih ivica pružaju se krilca sa sitnim uzdužnim rebrima, a zidovi kanala dižu se iznad njih.
Na čelu svakog kraka vidi se presek sličan preseku ugradne šine: krilca levo i desno, zidovi iznad njih i telo kanala ispod, sa sitnim žlebovima na unutrašnjim stranama. Prema fotografiji, šina se zato na krak nastavlja u istom obrisu profila.
Delovi koji se nastavljaju na X nastavak za ugradnu šinu
- ugradna šina dužine 2 m za duže krakove i kraća šina od 1 m za krakove ka bližem zidu;
- metalna spojnica za ugradnu šinu, za mehaničko spajanje krajeva profila;
- za napon kroz čvor sa tri kraka serija ima naponsku spojnicu T, a razvodni deo sa četiri kraka u ponudi nije naveden.
Pošto X nastavak za ugradnu šinu grana trasu u četiri pravca, plan napajanja za sve četiri šine proverite sa nama, zajedno sa skicom ukrštanja.
Za šine koje se pričvršćuju na površinu plafona ovaj deo nije pravi izbor: tu ide nadgradna izvedba ukrsnog dela. Šifre dva modela razlikuju se u jednom slovu (HFA i HSA), pa je pri porudžbini sigurnije napisati da li šina ulazi u plafon nego samo prepisati šifru.
Specifikacija ukrsnog dela LT-MRX20HFA-X
| Naziv | X nastavak za ugradnu šinu, horizontalni 90° |
|---|---|
| Proizvođač | MiBoxer (Mi Light) |
| Šifra modela | LT-MRX20HFA-X |
| Oznaka proizvođača | AM-MR-X20HFA, u priboru serije Flush Mounted Magnetic Rail |
| Šifra artikla | MILIG0006 |
| Oblik | krst sa četiri kraka pod 90°, u jednoj ravni |
| Izvedba | ugradna, krilca sa sitnim uzdužnim rebrima (prema fotografiji) |
| Boja | crna mat (prema fotografiji) |
| Šine iste serije | ugradne magnetne šine od 1 m i 2 m |
| Sistem | MiBoxer magnetne šine, DC 48 V |
| Napon kroz čvor | [PROVERITI: kojim delom napon prelazi u četiri ugradna kraka] |
| Mere krakova | [PROVERITI: dužina kraka i ukupni raspon u mm] |
| Otvor u gipsu | [PROVERITI: oblik i mere otvora za ukrsni čvor] |
| Sadržaj pakovanja | [PROVERITI: da li uz nastavak idu spojnice ili zavrtnji] |
Šine, uglove i svetiljke za isti plafon birate u grupi MiBoxer šina i svetiljki za 48 V. Na ukrsni deo, kao i na ostatak ponude Ledtrake.rs, važe 2 godine garancije. Razliku između mrežnih i niskonaponskih šinskih sistema ukratko opisuje članak o šinskoj rasveti na engleskoj Wikipediji.
Uglovi, prelaz na zid i nejednaki krakovi ugradnog krsta
Mogu li ovim delom da ukrstim dve linije pod uglom koji nije prav?
Ne možete, jer krakovi modela LT-MRX20HFA-X stoje pod uglom od 90°. Ukrsni deo pod drugim uglom u MiBoxer seriji iz naše ponude nije naveden. Ako trase u plafonu treba da prate zidove koji se ne sastaju pod pravim uglom, pošaljite skicu prostorije i rešenje proverite sa nama pre porudžbine.
Da li se krst može složiti od dva T nastavka za ugradnu šinu?
Ne u jednoj tački. Između dva T čvora ostaje razmak, pa se poprečne grane odvajaju na dva mesta, pomerene jedna u odnosu na drugu. Takav smaknut raspored odgovara stolovima koji nisu poređani u istoj liniji. Kada obe linije treba da prođu kroz isti čvor, kao nad ostrvom od četiri stola, potreban je X nastavak za ugradnu šinu.
Da li sva četiri kraka moraju da budu iste dužine?
Ne moraju. Svaki krak nastavlja se zasebnom ugradnom šinom od 1 m ili 2 m, pa ukrštanje ne mora da bude na sredini plafona. U pravougaonoj prostoriji, na primer, uzdužni krakovi mogu imati po 2 m, a poprečni po 1 m, što je ukupno 6 m šine oko jednog ukrsnog čvora.
