X nastavak za nadgradnu šinu, četiri kraka pod 90°, MiBoxer LT-MRX20HSA-X

Ukrštanje dve trase na plafonu ne rešava se tako što jedna nadgradna šina pređe preko druge, jer bi profili i svetiljke tada bili u dve različite ravni. U tački ukrštanja postavlja se X nastavak za nadgradnu šinu iz MiBoxer (Mi Light) serije, deo sa četiri kraka pod uglom od 90°, na koji se sa sve četiri strane nastavljaju šine.

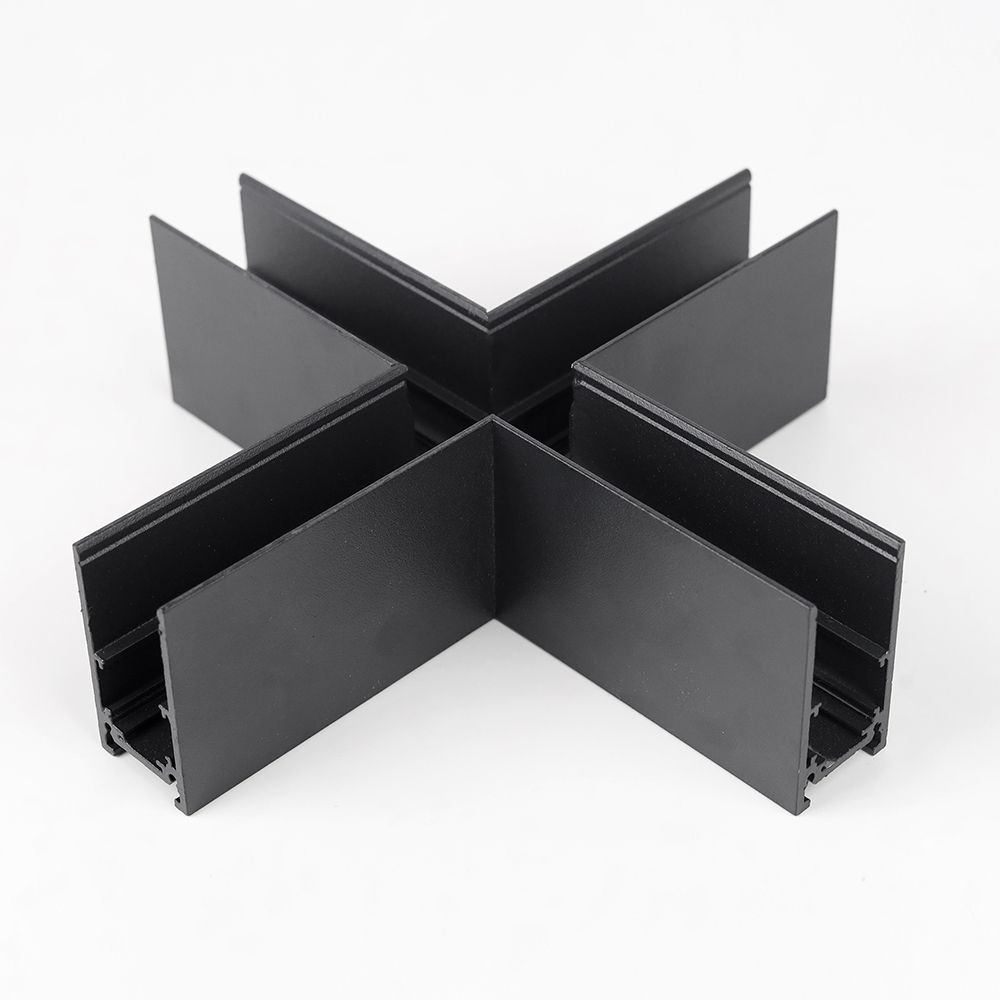

Kanali koje u sredini spaja X nastavak za nadgradnu šinu

Ukrsni deo je fotografisan odozgo i ukoso, pa se vidi kako se kanali sva četiri kraka u sredini sastaju u otvoren kvadratni presek. Bočni zidovi susednih krakova spajaju se pod pravim uglom, pa se oko centra vide četiri ugla u obliku slova L.

Na kraju prednjeg kraka presek profila pokazuje kanal u dva nivoa: širi gornji deo između visokih zidova i uži donji deo sa sitnim kukicama. Krilaca nema ni na ivicama nastavka ni na nadgradnim šinama koje se na njega nastavljaju.

Krst preko kvadratne dnevne sobe

Ukrštanje nadgradnih šina u sredini prostorije približno 4 × 4 m deli plafon na četiri jednaka polja. Na svaki krak ide po jedna šina od 1 m, pa krst ima ukupno 4 m šine.

Ako na svaki krak postavite po jednu rastersku svetiljku od 20 W, četiri svetiljke daju 6.120 lm (4 × 1.530 lm) pri potrošnji od 80 W. Raspoređeno na oko 16 m² poda, to je računski najviše oko 380 lx, jer je luks svetlosni tok po kvadratnom metru (1 lx = 1 lm/m²). Stvarna prosečna vrednost na podu je niža, a snop od 24° svetlo skuplja u krugove ispod svetiljki.

Uz X nastavak za nadgradnu šinu u ponudi nema naponske spojnice sa četiri bloka, kakva za tri kraka postoji kao naponska spojnica T. Kojim delovima napon stiže u sva četiri kraka, zato proverite sa nama pre porudžbine.

Od L ugla do krsta u istoj nadgradnoj seriji

• L horizontalni ugao: dva kraka, za skretanje linije;
• T nastavak: tri kraka, za granu iz linije;
• X nastavak za nadgradnu šinu: četiri kraka, za ukrštanje dve linije.

Sva tri dela su horizontalna, sa krakovima u ravni plafona, a u nazivu nose oznaku 90°. Šine između njih su iste, od 1 m i 2 m, pa se oblik trase menja samo izborom čvora.

Profil, boja i šifre X dela

Šine i svetiljke za krst iz primera nalaze se u kategoriji MiBoxer magnetnih šina. Cena X nastavka je na upit: pozovite Ledtrake.rs na 065 2302244. Šta meri lumen, jedinica svetlosnog toka iz računice iznad, objašnjava članak o lumenu na srpskoj Wikipediji.
