Naponska spojnica T MiBoxer za račvanje šine u tri kraka, LT-MRT20CMB00-T
- Na lageru
- Garancija 2 god.
- Isporuka 1–2 dana
U čvoru gde se tri MiBoxer šine sastaju pod pravim uglom, naponska spojnica T spaja njihove provodne trake u jednu celinu. Svaki od tri kontakt bloka ide u po jedan krak, a račvanje trase mehanički nosi T nastavak.
Ključne karakteristike
- Napon sistema 48 V jednosmerno (DC)
- Boja crna (prema fotografiji)
- Naziv Naponska spojnica T
- Proizvođač MiBoxer (Mi Light)
- Šifra modela LT-MRT20CMB00-T
- Šifra artikla MILIG0018
- Na lageru
- Isporuka 1–2 radna dana
- 2 godine garancije
- Preuzimanje u prodavnici
Besplatna dostava za porudžbine preko 15.000 RSD.
O proizvodu
Kada se linija svetla na plafonu hodnika grana na levu i desnu stranu, u čvoru račvanja napon mora da stigne u sva tri kraka MiBoxer (Mi Light) šine. Naponska spojnica T za to ima tri kontakt bloka na kablovima koji se sastaju u razvodnom komadu oblika slova T. Kao i ostali delovi serije, radi u sistemu od 48 V jednosmernog napona (DC).
Razvod napona preko T nastavka
T nastavak spaja tri profila pod pravim uglom, ali u njegovom kanalu, prema fotografiji nadgradnog modela, nema bakarnih provodnih traka kakve ima šina. Taj prekid premošćava naponska spojnica T: po jedan blok ulazi u kanal svake od tri šine, a kablovi se sastaju u razvodnom komadu.
Posle montaže spojnica povezuje tri šine u jednu električnu celinu, pa sve svetiljke u hodniku rade na istih 48 V.
Naponska spojnica T u hodniku u obliku slova T
Recimo da od ulaznih vrata vodi hodnik dug oko 2 m, a na njegovom kraju poprečni hodnik ide 2 m levo, ka sobama, i 1 m desno, ka kupatilu. Na plafonu to su tri šine, dve od 2 m i jedna od 1 m, i jedan T nastavak u čvoru; naponska spojnica T potrebna je samo jedna, jer sa tri bloka pokriva sva tri kraka.
Kada bi levi krak na kraju još skrenuo ka spavaćoj sobi, na tom uglu bi išla spojnica L sa kablom u luku, a na ravnom nastavku dve šine ravna izvedba bez kabla. Za raspored sa četiri kraka naponske spojnice u ponudi nema, o čemu je reč u pitanjima ispod.
Razvodni komad sa tri rebraste uvodnice

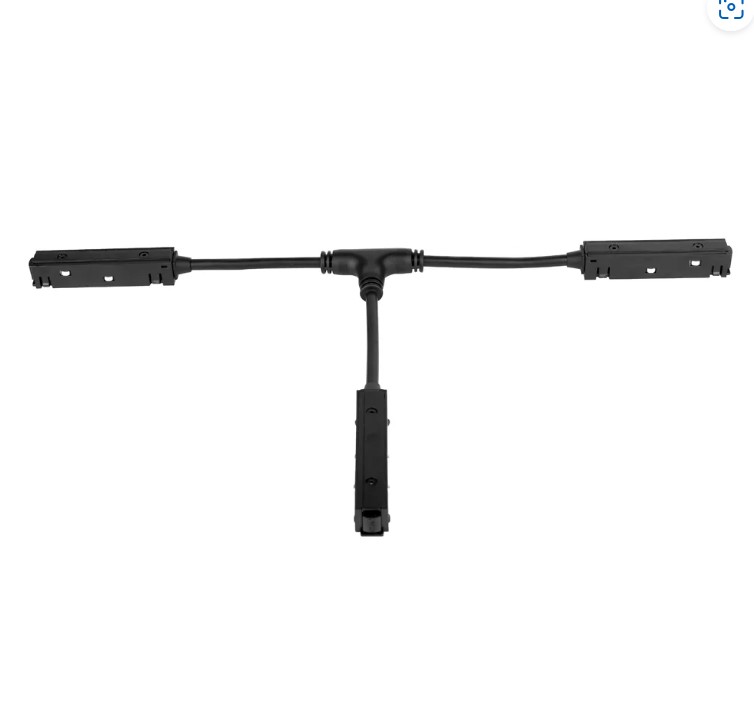

Na fotografiji modela LT-MRT20CMB00-T su tri crna izdužena bloka, dva položena vodoravno levo i desno i jedan okrenut nadole, i crni razvodni komad oblika slova T u kome se sastaju njihovi kablovi.
Na sva tri izlaza razvodnog komada kabl ulazi kroz rebrastu uvodnicu. Na bočnoj strani levog bloka razaznaju se dva svetla kontakta, a na gornjoj strani dva okrugla udubljenja. Dužine kablova u podacima nema.
Uz koji T nastavak ide ovaj razvod
U ponudi su T nastavci iste serije za obe vrste montaže: nadgradni T nastavak LT-MRT20HSA00-L i ugradni T nastavak za šinu u plafonu. Oba su horizontalna, pa sva tri kraka ostaju u ravni plafona.
Da li je naponska spojnica T potvrđena za oba nastavka, podaci ne navode, zato u upitu navedite koji T nastavak planirate. Mere krakova hodnika i raspored svetiljki pošaljite zajedno sa upitom, a showroom Ledtrake.rs nalazi se u Đorđa Stanojevića 9a.
Podaci razvodne spojnice MILIG0018
| Naziv | Naponska spojnica T |
|---|---|
| Proizvođač | MiBoxer (Mi Light) |
| Šifra modela | LT-MRT20CMB00-T |
| Šifra artikla | MILIG0018 |
| Namena | napon u sva tri kraka T račvanja šine |
| Napon sistema | 48 V jednosmerno (DC) |
| Izvedba | tri kontakt bloka na kablovima spojenim u razvodni komad T (prema fotografiji) |
| Uvodnice kabla | rebraste, na tri izlaza razvodnog komada (prema fotografiji) |
| Boja | crna (prema fotografiji) |
| Dužina kablova | [PROVERITI: dužina svakog od tri kabla do bloka] |
| T nastavci | [PROVERITI: potvrda za nadgradni LT-MRT20HSA00-L i ugradni LT-MRT20HFA00-T] |
| Dozvoljeno opterećenje | [PROVERITI: najveća struja kroz razvodni komad] |
| Sadržaj pakovanja | [PROVERITI: komada po pakovanju] |
Za krake hodnika iz primera, šine od 1 m i 2 m i svetiljke za račvanje trase nalaze se u ostatku MiBoxer sistema za magnetne svetiljke. Uputstva i dokumentaciju proizvođač objavljuje na stranici za preuzimanja na sajtu MiBoxer, gde se traže po modelu.
Ograničenja T razvoda
Postoji li ista spojnica za X raspored sa četiri kraka?
U ponudi nema naponske spojnice sa četiri bloka, a ni među modulima za napon na sajtu proizvođača nije navedena X izvedba. X nastavci za nadgradnu i ugradnu šinu postoje, pa za takvu trasu pre porudžbine proverite sa nama kako napon da stigne u sva četiri kraka.
Je li važno u koji krak ulazi napajanje?
Za raspodelu napona nije: kada su sva tri bloka u kanalima, šine su povezane u celinu i napon iz bilo kog kraka stiže u ostala dva. Na izbor kraka više utiče mesto do kog električar može da dovede mrežni kabl od 230 V za napajanje, kao i to gde se napajanje najmanje vidi.
Može li jedan krak da pređe sa plafona na zid?
Sa T nastavcima iz ponude ne, jer su oba horizontalna i sva tri kraka drže u ravni plafona. Vertikalni T nastavak serija u ponudi nema, pa ni naponska spojnica T nije potvrđena za krak na zidu. Ako trasa mora da siđe niz zid, to rešite vertikalnim L uglom na kraju kraka i proverite delove sa nama.
