Skriveni modul 3 kanala MOES MS-104CZ sa nulom, 10A, debljina 22 mm

Touch prekidač sa tri polja menja ploču na zidu, dok skriveni modul 3 kanala MOES MS-104CZ ostaje u kutiji iza postojećeg prekidača i ne vidi se. On pali i gasi tri izlaza odvojeno, a 10 A mu je zajednička granica za sva tri kruga svetla. Traži fazu i nulu i ima zaštitu IP20, pa je namenjen suvim unutrašnjim prostorima.

Skriveni modul 3 kanala iza stare ploče na zidu

Skriveni modul je mali prekidački uređaj koji se ugrađuje u zidnu kutiju ili iznad plafona, pa se posle ugradnje ne vidi, a svetla pali na komandu sa telefona. Ovaj skriveni modul 3 kanala na jedan ulaz faze i nule ima tri izlaza, L1, L2 i L3, po jedan za svaki krug.

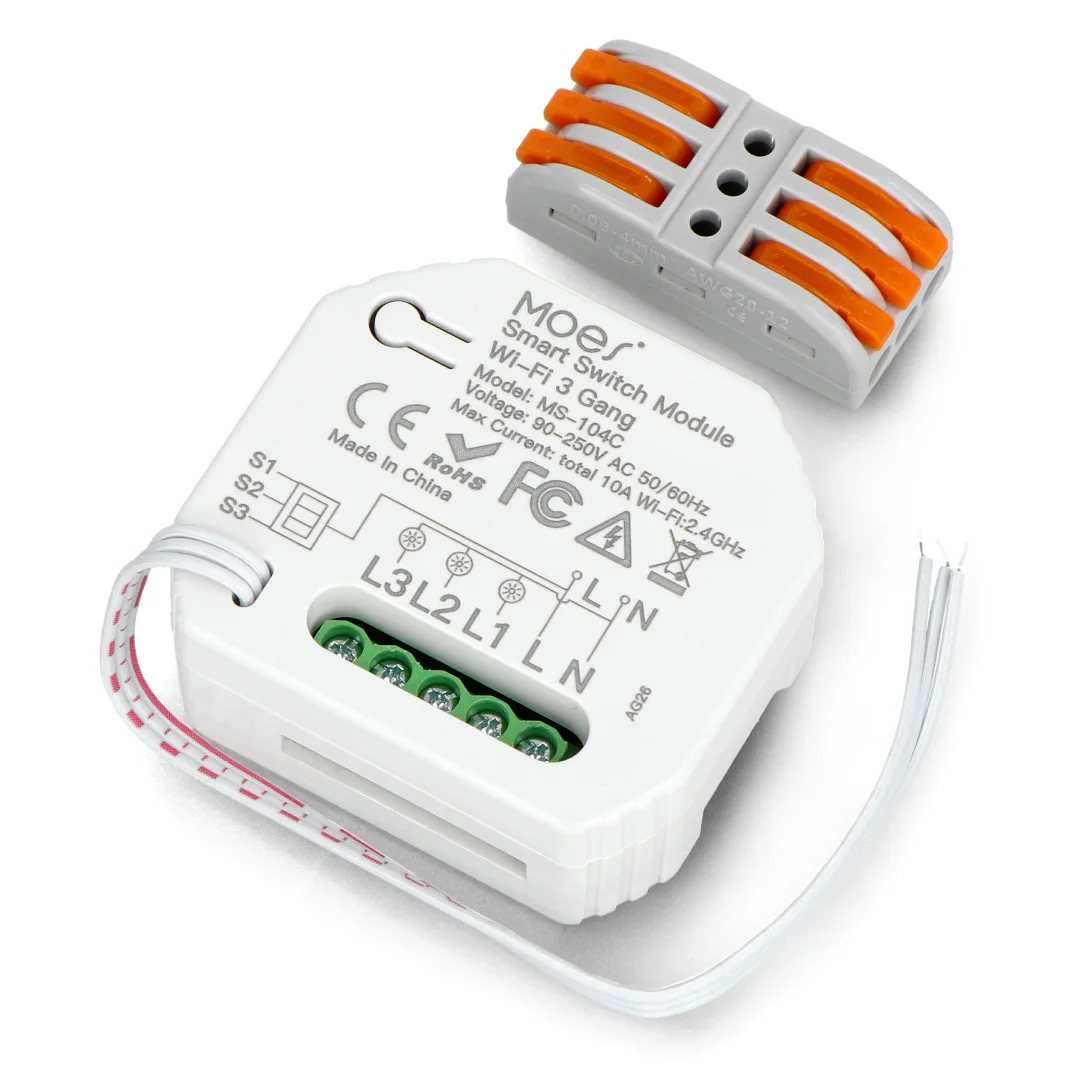

Na fotografiji iz boka kućišta izlaze tri tanke žice označene sa S1, S2 i S3, a šema pored njih crta prekidač. Sudeći po tome, na te ulaze se vezuje postojeći zidni prekidač sa tri tastera, pa svetla možete paliti i rukom, kao ranije.

Ukupno 10 A na tri kruga svetla u kuhinji

Natpis na kućištu kaže „Max Current: total 10A“, što znači da je to granica za zbir sva tri kanala. Pretvoreno u snagu na 230 V, trokanalni modul na sva tri izlaza zajedno sme da nosi do 2.300 W; koliko od toga sme na jedan izlaz, lista ne kaže.

Primer za kuhinju, sa tipičnim snagama: plafonska LED svetiljka od 24 W, LED traka ispod gornjih elemenata od 3 m sa 10 W/m, odnosno 30 W, i visilica iznad stola sa tri sijalice od 7 W, ukupno 21 W. Tri kruga svetla tada zajedno troše 75 W, oko 3 % dozvoljenog zbira.

Po snazi je takva rasveta daleko od granice od 10 A, pa o izboru više odlučuju broj vodova i mesto u kutiji.

WiFi ili Zigbee: od čega zavisi da li treba gateway

Oznaka CZ na kraju šifre i naziv upućuju na Zigbee, dok lista („3/4 Gang WiFi Switch Module“) i natpis sa fotografije („Wi-Fi 3 Gang“, model MS-104C, 2,4 GHz) kažu WiFi. Od toga zavisi šta je još potrebno za rad iz aplikacije.

Bez gateway-a, kakav je žični MOES ZHUB-MS, aplikacija Zigbee verziju ne vidi, dok se WiFi verzija sama prijavljuje na ruter od 2,4 GHz. Zato pre porudžbine potvrdite protokol primerka koji dobijate. Lista navodi domet do 200 m, ali ne i uslove pod kojima je izmeren.

Debljina od 22 mm i toplota u tesnoj kutiji

Kućište meri 52 × 47 × 22 mm, a 22 mm je u listi visina (H), odnosno debljina kojom modul ulazi u kutiju. To je 4 mm više od dvokanalnog modula MS-104BZR, koji ima 18 mm. U plitkoj kutiji punoj spojenih žica tih nekoliko milimetara može da odluči da li će modul stati, pa dubinu kutije proverava električar pre kupovine.

Oznaka Tc +80 °C je granica za površinu samog kućišta u radu, a vazduh oko modula po listi sme da ima od −10 °C do +40 °C. Zaštita IP20 kaže da kućište ne propušta prst ni predmete deblje od 12,5 mm, ali nema nikakvu zaštitu od vode.

Na mrežni napon modul vezuje električar, a ako Vam je potreban neko za taj posao, montaža se dogovara sa montažerima.

Specifikacija trokanalnog modula sa oznakom CZ

Gde se naziv, lista i natpis na fotografisanom kućištu ne slažu, vrednost je označena za proveru.

Touch prekidač ZS-EU3 kao zamena za stari prekidač

Kome stari prekidač ne odgovara ni izgledom, touch prekidač sa tri polja ZS-EU3 menja i ploču i mehanizam, a tri kruga pali dodirom. Skriveni modul 3 kanala je za suprotan slučaj: ploča ostaje ista, što je važno u stanu gde su svi prekidači iz iste serije.

Ako do lustera sa tri grupe sijalica ide samo jedan vod, modul može da stoji i u plafonu, uz sam luster, kada električar tamo obezbedi stalnu fazu i nulu. Cenu modula dobijate na upit sa Ledtrake.rs ili na 065 2302244, a u isti upit možete dodati i ostalu MOES opremu za zidne kutije i plafone.
