WiFi modul 2 kanala MOES MS-104BZR za dva kruga, 10A ukupno, RF 433 MHz

Oznaka „2 Gang“ u fabričkom nazivu znači dva nezavisna izlaza, pa WiFi modul 2 kanala MOES MS-104BZR pali i gasi dva kruga svetla odvojeno, iz aplikacije Tuya Smart/Smart Life ili radio-signalom na 433 MHz. Ugrađuje se u zidnu ili razvodnu kutiju, traži fazu i nulu, a oba kanala zajedno nose do 10 A.

WiFi modul 2 kanala i zbir od 10 A za oba kruga

Za ovaj modul lista navodi „Total Load: 10A“, odnosno ukupno opterećenje. Na mreži od 230 V to je računski 2.300 W (230 V × 10 A) za oba kanala zajedno, a ne za svaki posebno.

Kao modul za dva svetla, MS-104BZR po zbiru snage ima dosta prostora. Primer: luster sa pet LED sijalica od 9 W troši 45 W, a LED traka od 5 m sa 12 W/m još 60 W, ukupno oko 105 W bez gubitaka u napajanju trake. Da li granica od 10 A važi i za LED izvore i napajanja, proizvođač ne precizira, pa je ta stavka u tabeli ostavljena za proveru.

Svaki kanal radi kao WiFi relej: kontakt koji zatvara ili otvara strujni krug kada stigne komanda. Proizvođač za taj kontakt navodi radni vek od 100.000 uključenja; krug koji se pali i gasi 20 puta dnevno računski bi tu granicu dostigao za oko 13,7 godina (100.000 / (20 × 365)).

Aplikacija preko rutera, radio-komanda bez njega

Za aplikaciju modul koristi WiFi standarda 802.11 b/g/n na 2,4 GHz, a komanda sa telefona do njega putuje kroz ruter. Ruter mora da emituje i mrežu na 2,4 GHz, jer mrežu samo na 5 GHz ovaj modul ne vidi.

RF433 u nazivu znači prijem radio-komandi na 433 MHz. Takva komanda ide direktno od predajnika do modula, bez rutera i interneta. Da li je daljinski u pakovanju i sa kojim predajnicima se modul uparuje, lista ne navodi.

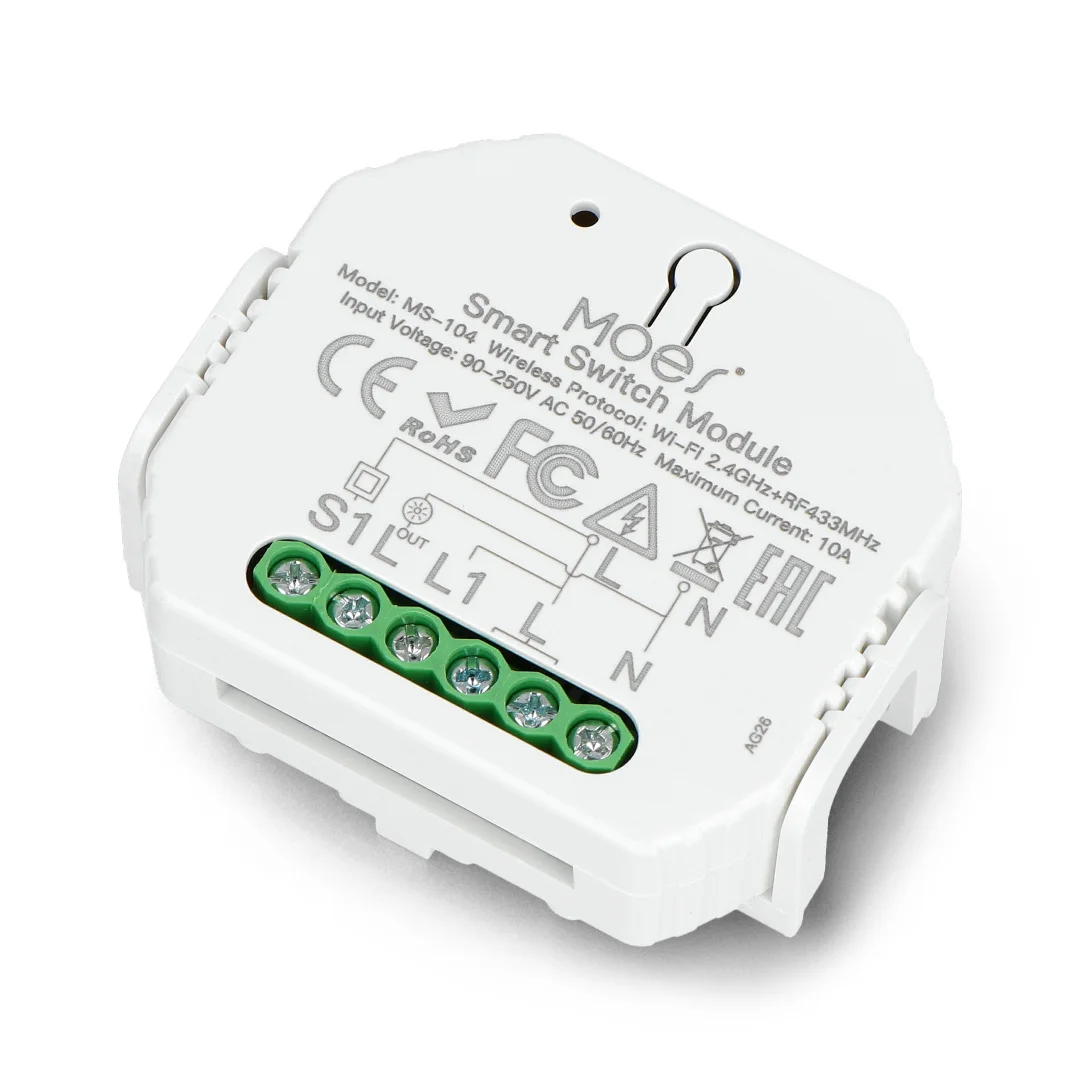

Šta pokazuje fotografija jednokanalnog MS-104

Lista i natpis na kućištu sa fotografije navode WiFi na 2,4 GHz i RF 433 MHz, a Zigbee se pojavljuje samo u fabričkom nazivu. Zigbee je poseban bežični standard male potrošnje, kome za aplikaciju treba gateway. MS-104BZR zato kupujte kao WiFi modul 2 kanala, a rad preko Zigbee gateway-a potvrdite upitom pre kupovine.

Na fotografiji je MOES modul sa natpisom MS-104 i jednim izlazom: vidi se klema S1 sa simbolom zidnog prekidača i jedan izlaz označen sijalicom. Model koji poručujete, MS-104BZR, po nazivu ima dva izlaza, pa raspored njegovih klema potvrdite pre nego što električar pripremi kutiju.

Gde WiFi modul 2 kanala staje i šta mu treba u kutiji

Kućište meri 52 × 47 × 18 mm i smešta se u zidnu kutiju iza prekidača ili u razvodnu kutiju, gde postoji mesto pored spojenih žica. Po listi mu trebaju faza i nula („Live wire and Neutral wire“), a radi u opsegu od 90 do 250 V i 50 Hz, koji obuhvata i kućnu mrežu od 230 V.

U kutiju do koje je dovedena samo faza ovaj modul ne može da se veže, jer mu nulti provodnik služi za sopstveno napajanje. Povezivanje prepustite električaru; ako ga nemate, preko prodavnice je moguć dogovor sa montažerima.

Šifra SMART0037: napon, struja, radio i mere

Struju jednog kanala lista ne odvaja od ukupnih 10 A, a za Zigbee postoji samo reč u nazivu.

Dimer ili modul sa merenjem potrošnje umesto prekidačkog

WiFi relej svetlo samo pali i gasi. Ako luster treba da se prigušuje, za dimabilne izvore postoji Zigbee dimer modul ZM-105-Z sa granicom od 150 W. Za jedan jači potrošač, kao što je bojler, kod kojeg želite da vidite i koliko struje troši, pogledajte jednokanalni modul od 16 A sa merenjem potrošnje.

Ovaj model birajte kada iz jedne kutije idu dva voda ka svetlima i oba treba paliti sa telefona. Cenu za njega i ostale MOES prekidače i module za zidne kutije dobijate na upit preko Ledtrake.rs, a porudžbinu možete preuzeti i lično u prodavnici u Ulici Đorđa Stanojevića 9b.

Pre nego što modul za dva svetla ode u zidnu kutiju
