Ravni konektor LT12P3 crni za nastavak Solvo šine

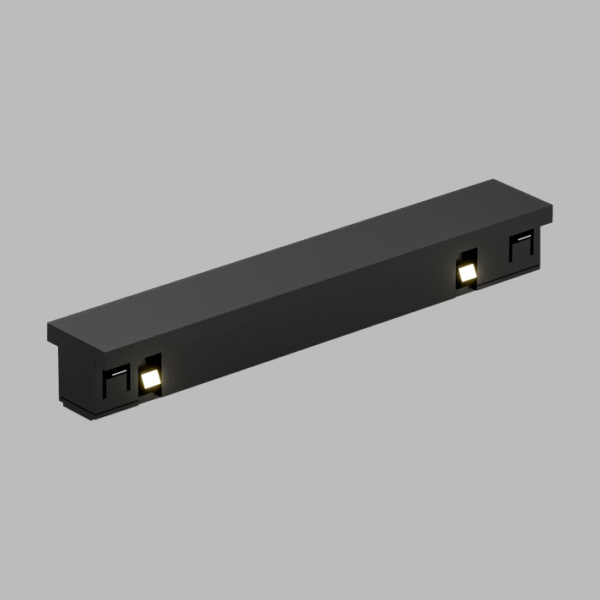

Kada se za lokal ili kuhinju naruče dve crne šine, svetiljke i napajanje, na spisku lako izostane mali deo koji napon prebacuje preko spoja. Taj deo je ravni konektor LT12P3 crni, aluminijumsko telo od 120 mm koje dve Solvo šine u pravoj liniji povezuje u jednu liniju od 48 V. Šifra crnog modela je LUX0140.

Konektor ili spojnica LT12HP4: šta je šta

U Solvo seriji postoje dva dela sa sličnom namenom, pa ih je lako zameniti. Prema opisima proizvoda, razlika je jasna:

• ravni konektor LT12P3 crni služi za prenos napona između dve šine postavljene uzastopno, ima zaštitu IP20 i crnu boju osnove;
• spojnica LT12HP4 je opisana kao deo za sigurno pričvršćivanje dve šine jedne za drugom u horizontalnoj pravoj liniji, uvučena je u žljebove i nije vidljiva, a boja joj je aluminijum.

Spojnica, dakle, drži šine mehanički, a o prenosu napona u njenom opisu nema reči. Ako na spisku imate samo nju, nastavak magnetne šine može ostati bez napona. Zato u upitu navedite broj spojeva i način montaže, pa proverite da li su za Vaš spoj potrebna oba dela.

Crna linija od 5 m iznad pulta u lokalu

Nadgradna crna Solvo šina u ponudi postoji u dužinama od 1 m i 2 m. Linija od 5 m sastavlja se od dve crne šine od 2 m i jedne od 1 m, a na svaki od dva spoja ide po jedan ravni konektor LT12P3 crni, jer tri šine imaju dva spoja.

Iznad takvog pulta mogu da stoje četiri crne linestre LT12032 od 24 W i dva crna reflektora LT12014 od 10 W. Snaga je 4 × 24 W + 2 × 10 W = 116 W, a sa rezervom od 20 % 116 × 1,2 = 139,2 W, što je ispod 150 W koliko ima crno napajanje LT12P6-150. Još jedna linestra od 24 W bi tu granicu prešla, jer 140 × 1,2 = 168 W.

Napon u šinu uvodi crni naponski uvodnik LT12P4, koji prema opisu može da stoji i u sredini šine. Ako je uvodnik na srednjoj šini, oba konektora prenose napon ka krajevima linije, svaki na svoju stranu.

Crni LT12P3 (LUX0140): mere i napon

Šina i konektor rade na 48 V, što po standardu IEC 61140 spada u vrlo nizak napon (ELV), a mrežnih 230 V ima samo na ulazu napajanja, koji priključuje električar. Zbog oznake IP20 ravni konektor LT12P3 crni ide samo u suve zatvorene prostorije. Za porudžbine preko 15.000 RSD dostava je besplatna, a ostale crne delove serije pregledaćete u kategoriji Solvo šine od 48 V.

Crni konektor za šinu: pitanja pre porudžbine
