Fleksibilni konektor 35mm LTYZ35-LN za spoj šina pod pravim uglom, 220V

U prodavnici sa rafovima uz dva susedna zida šina često prati oba zida i u uglu skreće za 90°. Na tom mestu napajanje sa šine na šinu prenosi fleksibilni konektor 35mm (LTYZ35-LN), dok ugaoni element dva kraka drži zajedno. Konektor pripada magnetnoj seriji 35mm, koja radi na 220 V.

Ugao od ABS plastike i konektor koji nosi struju

Ugao 90° plafon na plafon, model LTYZ35-L, po opisu je od ABS plastike velike otpornosti, mera 75 × 60 × 60 mm. Na njegovoj fotografiji je crno kućište u obliku slova L sa dve pločice i šrafovima, bez električnih kontakata. Taj deo, dakle, samo spaja šine mehanički.

Napon na drugi krak nosi fleksibilni konektor 35mm. Opis ga vezuje za nastavljanje strujnog napajanja, pa za svako spajanje šina pod pravim uglom poručujete dva dela: ugao i konektor.

Fleksibilni konektor 35mm na fotografiji: dva bloka i rebrasto crevo

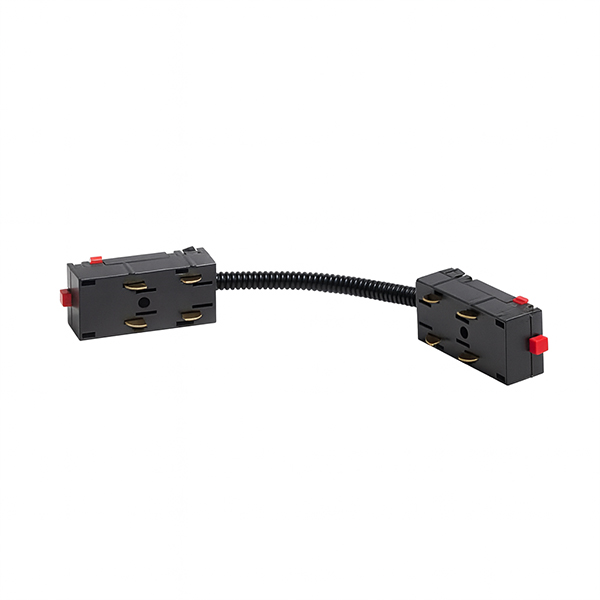

Na fotografiji su dva crna pravougaona bloka, a na prednjoj strani svakog od njih po četiri kontakta boje mesinga. Na blokovima se vide i mali crveni jezičci. Blokove spaja crno rebrasto crevo, blago savijeno, koje dozvoljava da jedan blok stoji u jednoj šini, a drugi u šini postavljenoj pod uglom.

Svaki blok ima četiri kontakta, a šina serije je po opisu „4-žice smart šinski sistem“ sa bakarnim vodovima velike provodljivosti. Dužina creva nije navedena.

Trasa u obliku slova L uz rafove: spisak delova

Uzmimo prodavnicu u kojoj šina ide 6 m uz jedan zid i 4 m uz susedni, ukupno 10 m. Šine serije 35mm postoje u dužinama od 1 m i 2 m, pa se obe dužine kraka slažu od šina od 2 m:

• 5 crnih šina od 2 m, LTYZ35GD2: tri na kraku od 6 m, dve na kraku od 4 m;
• 3 I konektora LTYZ35-IN: dva spoja na dužem kraku, jedan na kraćem;
• 1 ugao LTYZ35-L i 1 fleksibilni konektor 35mm, na mestu gde trasa skreće;
• napojni element LTYZ35XN, na kraju kraka kod izvoda iz zida.

Koliko šine napaja jedan napojni element, u opisu nema, pa za trasu od 10 m to proverite pre porudžbine. Spajanje šina pod pravim uglom na ovoj trasi traži samo jedan fleksibilni konektor 35mm, a svaki sledeći ugao dodaje još po jedan.

Prelaz sa plafona na zid

Serija 35mm ima i ugao 90° plafon na zid LTYZ35-7, za nadgradne šine, mera 85 × 85 × 40 mm. Taj ugao je takođe pod pravim uglom, ali opis ne precizira da li se fleksibilni konektor 35mm koristi i uz njega.

Pre bilo kakvog rada na trasi strujni krug šine mora biti isključen, jer je na njoj mrežni napon. Priključak napojnog elementa na instalaciju je posao za električara, a šine i uglove može da postavi montažer sa kojim se dogovorite, pošto LEDTRAKE nema sopstvenu montažnu ekipu. Šinski sistemi postoje i na mrežnom i na niskom naponu, kako navodi članak Track lighting; serija 35mm radi na mrežnom.
