T nastavak za nadgradnu šinu MiBoxer, horizontalni 90°, LT-MRT20HSA00-L

U prodavnici sa jednim prolazom između polica linija svetla iznad prolaza ne dopire do kase uz bočni zid. T nastavak za nadgradnu šinu iz MiBoxer (Mi Light) serije to rešava unutar iste linije: na mestu spoja odvaja granu pod uglom od 90°, a sva tri kraka ostaju na površini plafona. Nadgradna montaža znači da se šina pričvršćuje na plafon, bez otvora u gipsu.

Grana ka kasi iz linije iznad prolaza

Prolaz dug oko 4 m i kasa na sredini bočnog zida daju jednostavan raspored. Za njega je potrebno:

• dve nadgradne šine od 2 m, levo i desno od račve, za svetlo iznad prolaza;
• jedna šina od 1 m za granu koja vodi ka kasi;
• jedan T nastavak za nadgradnu šinu u čvoru;
• metalne spojnice sa zavrtnjima za tri mesta na kojima šine naležu na krakove;
• jedna naponska spojnica T, koja napon kroz čvor vodi u sva tri kraka.

Ukupno je to 5 m šine: 4 m iznad prolaza i 1 m ka kasi, spojenih u jedan čvor.

Dužine šina određuju mesto račve

Šine u ponudi imaju 1 m i 2 m, a skraćivanje u podacima nije navedeno. Ako se šine ne skraćuju, račva nadgradne šine ne može da stoji na bilo kojoj tački glavne linije, već samo posle celog broja metara šine, računajući od početka linije.

Početak linije ipak ne mora biti uz zid. Kada je kasa oko 2,5 m od ulaznog zida, linija može da počne oko 0,5 m od njega, pa se posle šine od 2 m račva nalazi približno naspram kase; tačan pomak zavisi od dužine krakova nastavka. Pre upita izmerite rastojanje od zida do sredine kase i dužinu grane.

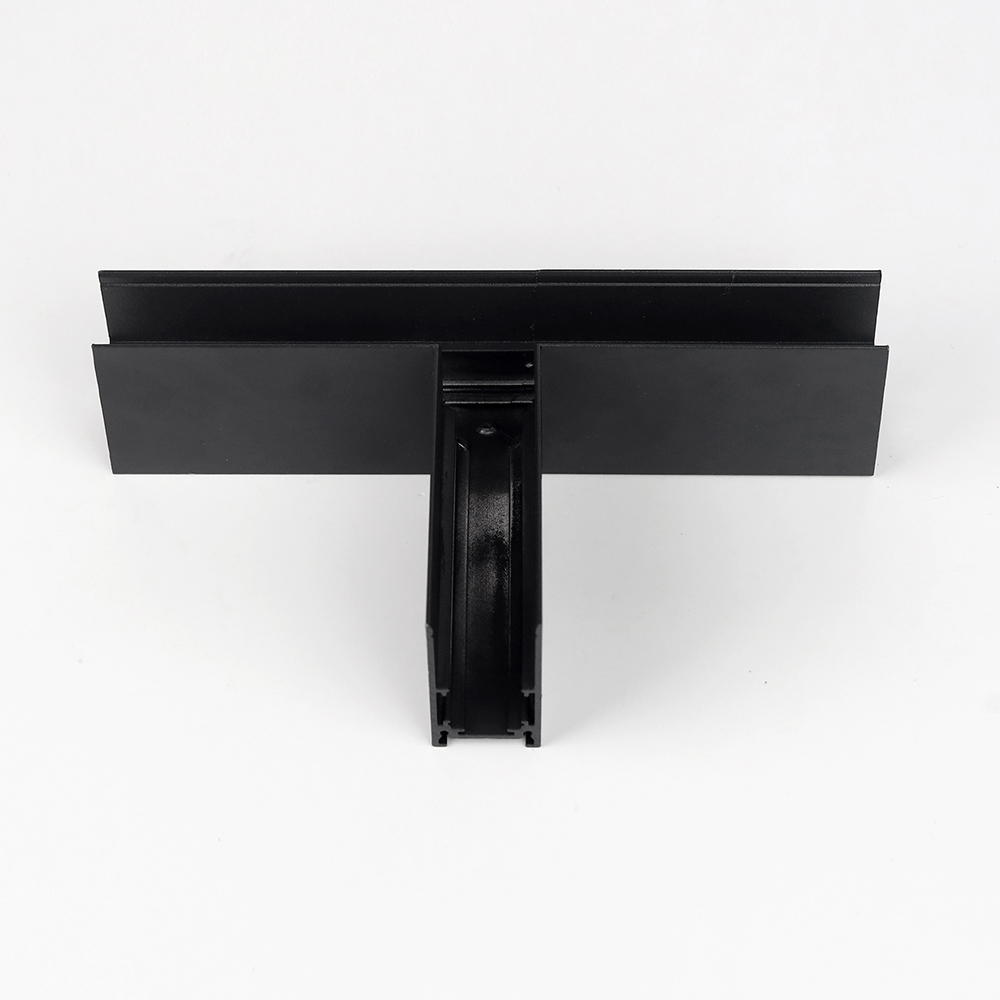

Crni T nastavak za nadgradnu šinu sa otvorenim kanalom

Fotografija modela LT-MRT20HSA00-L prikazuje crni mat deo oblika slova T, snimljen sa strane otvorenog kanala. Poprečni deo je prav i nosi dva kraka, a treći krak izlazi iz njegove sredine i na kraju pokazuje presek profila sa sitnim žlebovima u donjim uglovima. U dnu kanala, blizu račve, vidi se mali okrugli element.

Po ivicama nema krilaca, što odgovara površinskoj montaži. Za šinu ugrađenu u spušteni plafon serija ima poseban T nastavak sa krilcima za ugradnu šinu, jer ugradni profil ima drugačiji presek od nadgradnog.

Podaci o T račvi MILIG0012

Ostatak trase iz primera, od šina do svetiljki za granu, okuplja MiBoxer serija magnetnih šina na 48 V. Račva nadgradne šine, kao i ostali delovi trase, ima 2 godine garancije. Kako se šinski sistemi razlikuju po naponu i broju strujnih krugova, pregledno opisuje članak o šinskoj rasveti na engleskoj Wikipediji.
