Napajanje LTPG 24V 150W sa deset izlaza i ulazom za senzor

Kad u kuhinjskim elementima ili vitrini ima desetak kratkih traka, a napajanje sme da stoji samo na jednom mestu, svaka traka mora nekako da stigne do njega. Napajanje LTPG 24V 150W za to ima deset utičnih izlaza na samom kućištu, pa kablovi traka ne moraju u zajedničku razvodnu kutiju. Izlaz je 24 V konstantnog napona i najviše 6,25 A, a uz rezervu od 20 posto na njega ide do 125 W traka od 24 V.

Deset utičnica, zelena stezaljka i dva priključka Sensor

Napajanje LTPG 24V 150W ima četiri utičnice na dužoj ivici i šest na kraćoj, a pored svake su utisnute oznake minus i plus. Uz njih je zelena stezaljka sa dva šrafa i oznakom 6A Max, za traku koja se vezuje golim žicama. Najveća struja jedne utičnice označena je pored nje, ali na fotografiji nije dovoljno čitljiva, pa je potvrdite pri upitu.

Dva priključka nose natpis Sensor: jedan sa četiri kontakta, drugi sa tri, obeležena plusom, minusom i slovom S. Na njih se odnosi reč „senzor“ u nazivu proizvoda, ali koji senzori se na ovaj ulaz za senzor priključuju i kojim izlazima upravljaju, proizvođač na kućištu ne navodi. Tu informaciju tražite pre nego što planirate paljenje otvaranjem vrata ili dodirom.

Napajanje LTPG 24V 150W za kuhinju sa deset deonica

Primer iz radionice: šest visećih elemenata od 90 cm dobija traku ispod dna, a vitrina četiri staklene police od 80 cm. To je deset deonica, ukupno 5,4 m + 3,2 m = 8,6 m. Sa COB trakom od 9 W/m i 24 V potrošnja je 77,4 W, a sa rezervom 92,9 W, dakle ispod 150 W.

Svaka deonica tada troši najviše 8,1 W, odnosno oko 0,34 A, a zajedno povlače oko 3,2 A od raspoloživih 6,25 A. Traku u elementima postavite u aluminijumski profil sa difuzorom, a kabl svake deonice provucite kroz ploču do njene utičnice. Za utičnice su potrebni kablovi sa odgovarajućim malim utikačima, zato pri porudžbini pitajte da li dolaze uz napajanje.

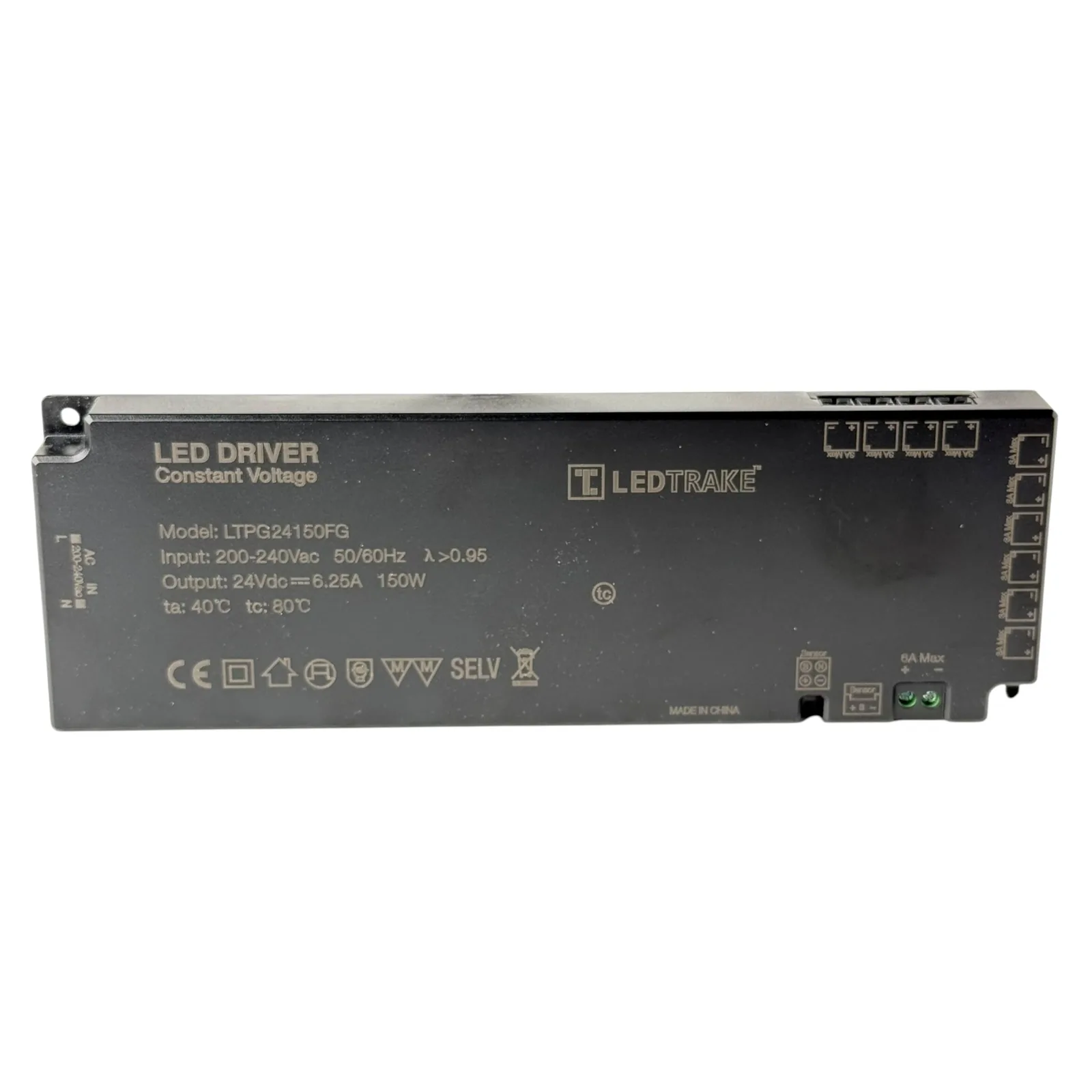

LTPG24150FG: sve oznake sa kućišta

Šta znače ta, tc, λ i SELV na kućištu

Oznaka ta 40 °C je najviša temperatura vazduha oko kućišta pri kojoj napajanje LTPG 24V 150W sme da radi. Oznaka tc 80 °C odnosi se na tačku koja je na kućištu obeležena malim krugom sa slovima tc: ona u radu ne sme da pređe 80 °C.

Natpis LED DRIVER, Constant Voltage znači izvor konstantnog napona, sa stalnih 24 V na izlazu, kakve traži traka od 24 V. Faktor snage λ veći od 0,95 pokazuje da napajanje iz mreže uzima struju gotovo kao obično otporno opterećenje. SELV je zaštitni vrlo nizak napon, a strana od 24 V odvojena je od mreže od 230 V.

Traka od 12 V, spoljni zid ili više od 125 W

Napajanje LTPG 24V 150W je samo za trake od 24 V i za unutrašnji prostor, na šta upućuje i znak kućice na kućištu. Za traku od 12 V, za zid izložen kiši ili za potrošnju veću od 125 W birajte drugi model iz kategorije napajanja na Ledtrake.rs. Cena je na upit, a u upitu navedite broj deonica i dužinu svake od njih.
