LED traka 3mm 4000K neutralna bela, 24V, 12,6W, 2835/150

Kućište diode 2835 ima 2,8 × 3,5 mm, a ploča na kojoj su ove diode poređane široka je samo 3 mm, pa se oko diode gotovo ne vidi podloga. LED traka 3mm 4000K zato ulazi u uske kanale, procepe i ivične profile u koje traka uobičajene širine ne staje. Jedna od takvih primena je pleksi tabla osvetljena sa ivice, ispod koje uska traka legne cela.

Gustina od 150 dioda i razmak od 6,7 mm

Oznaka 2835 opisuje kućište SMD diode, one koja se lemi direktno na površinu ploče, a brojevi su mere u desetim delovima milimetra. Traka nosi 150 dioda po metru, pa između centara dve susedne diode ima oko 6,7 mm (1000 mm / 150). Mere drugih kućišta, poput 3528 i 5050, navodi tabela oznaka SMD LED dioda.

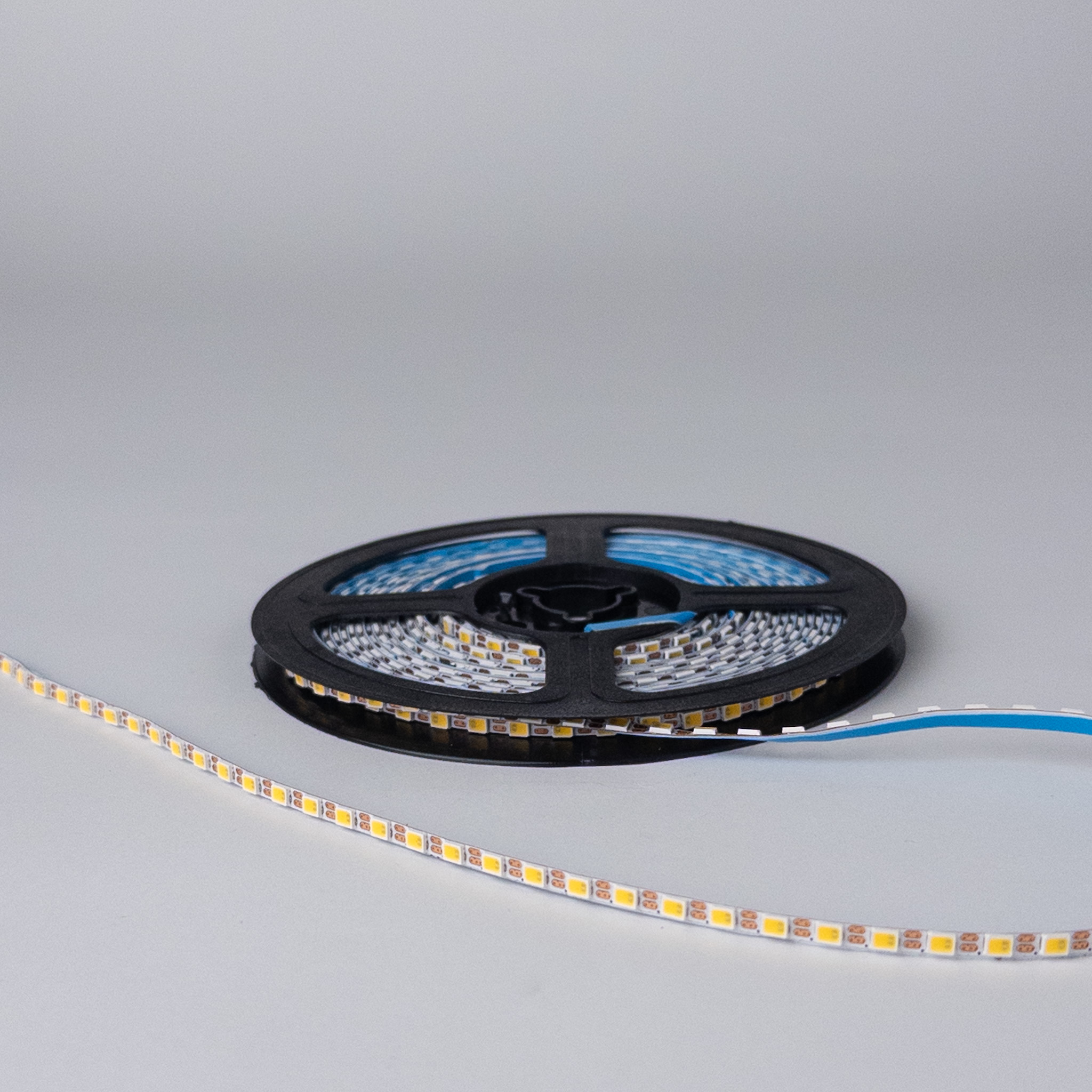

Na snimku ugašenog kotura vidi se koliko je LED traka 3mm 4000K uska: diode se smenjuju sa parovima bakarnih polja, a ploča je tek neznatno šira od njih. Namotaj stoji na crnom plastičnom koturu, a sa njegovog početka, ispod trake, viri plava folija. Simbol makaza se na snimku ne razaznaje, pa mesto reza pre sečenja proverite na samoj traci. Prema opisu proizvoda osnova ploče je bakarna, radi provodnosti struje i odvođenja toplote.

Ivično osvetljena pleksi tabla sa natpisom

Providni pleksiglas, odnosno akrilna ploča, vodi svetlo koje uđe kroz njegovu ivicu, a to svetlo izlazi tamo gde je površina gravirana ili peskarena. Zato natpis urezan u tablu zasvetli kada se ispod njene donje ivice postavi traka, dok ostatak ploče ostaje gotovo providan.

Kod table debljine 4 ili 5 mm traka širine 3 mm cela staje ispod ivice, pa svetlo ulazi u ploču, a ne pored nje. Takva tabla može da stoji:

• u hodniku zgrade, sa nazivom ordinacije ili kancelarije;
• pored ulaznih vrata stana, sa prezimenom ili brojem;
• u izlogu lokala, sa radnim vremenom okrenutim ka ulici.

Traku i tablu drži uzak profil ili postolje sa žlebom. Ivica ploče treba da bude ravna i polirana, da bi svetlo ušlo u nju sa što manje rasipanja.

Od 12,6 W po metru do napajanja od 12 W

Uska ploča ne znači i manju potrošnju, jer snagu određuju broj i vrsta dioda, a ne širina. LED traka 3mm 4000K troši 12,6 W po metru, pa na 24 V svaki metar vuče 0,525 A (12,6 W / 24 V).

Tabli širine 60 cm, osvetljenoj sa donje ivice, dovoljno je 0,6 m trake:

• potrošnja: 0,6 m × 12,6 W/m = 7,56 W;
• struja: 7,56 W / 24 V = 0,315 A;
• napajanje sa rezervom od 20%: 7,56 W × 1,2 = 9,07 W.

Tu meru pokriva napajanje LT05 od 12 W, predviđeno za najviše 10 W trake kada se računa rezerva. Napajanje treba da ima bar petinu snage više od trake koju napaja, da ne bi stalno radilo na granici. Kabl od 230 V do napajanja neka poveže električar.

Kada procep prima i širu traku

Za kanal od 6 mm u obzir dolazi i uska traka od 6 mm u istoj nijansi od 4000 K, ali ona radi na 12 V i troši 7 W po metru, pa uz nju ide napajanje od 12 V, a ne LT05 od 24 V. Različite napone, gustine dioda i stepene zaštite od vode uporedite u kategoriji traka za 12 i 24 V.

Karakteristike uske trake od 12,6 W po metru

Cena trake je na upit preko Ledtrake.rs, a garancija traje 2 godine.
