IML iL5 kontroler 5 u 1 za pet vrsta LED trake, 6A po kanalu

Lampica pored tastera SET na ovom prijemniku svetli u jednoj od pet boja, a svaka boja označava drugu vrstu LED trake za koju je uređaj trenutno podešen. IML iL5 kontroler proizvođača iMLTLED radi sa jednobojnom, CCT (podesiva bela), RGB, RGBW i RGB+CCT trakom od 12 V ili 24 V i prima komande daljinskog upravljača radio-vezom na 2,4 GHz, sa udaljenosti do 30 m. Svaki izlazni kanal daje do 6 A, a zbir svih kanala ograničen je na 12 A.

Kako IML iL5 kontroler lampicom pokazuje vrstu trake

Tabela „Indicator Diagram“ odštampana na kućištu povezuje boju lampice sa vrstom trake:

• bela: jednobojna traka, kojoj se menja samo jačina svetla;
• žuta: podesiva bela (na natpisu Dual White), sa toplo belim i hladno belim diodama;
• crvena: RGB traka;
• zelena: RGBW traka;
• plava: RGB+CCT traka.

RGB je aditivni model boja u kome crvena, zelena i plava svetlost mešanjem daju ostale nijanse, kako objašnjava i članak o RGB modelu na Vikipediji. RGBW traka tome dodaje poseban beli čip, a RGB+CCT i toplo belu i hladno belu grupu dioda, pa ista traka daje i boje i čistu belu.

Postupak prelaska iz jednog režima u drugi opis ne navodi, pa ga pre povezivanja trake potražite u uputstvu do kog vodi QR kod „Manual“.

Šest izlaznih stezaljki i uloga svake u pet režima

Gornja stezaljka na izlaznoj strani nosi oznaku V+ i u svim režimima je zajednički plus trake. Preostalih pet menjaju ulogu prema tabeli OUTPUT koja stoji pored njih:

• jednobojna traka: svih pet nose oznaku W;
• podesiva bela: dve CW za hladno belu i dve WW za toplo belu, dok se poslednja ne koristi;
• RGB: R, G i B, a poslednje dve ostaju slobodne;
• RGBW: R, G, B i W;
• RGB+CCT: R, G, B, CW i WW.

Kao kontroler za RGBW LED traku uređaj koristi četiri kanalne stezaljke i zajednički plus. Na šemi proizvođača za jednobojnu traku crvena žica ide na V+, a crna na jednu od stezaljki W.

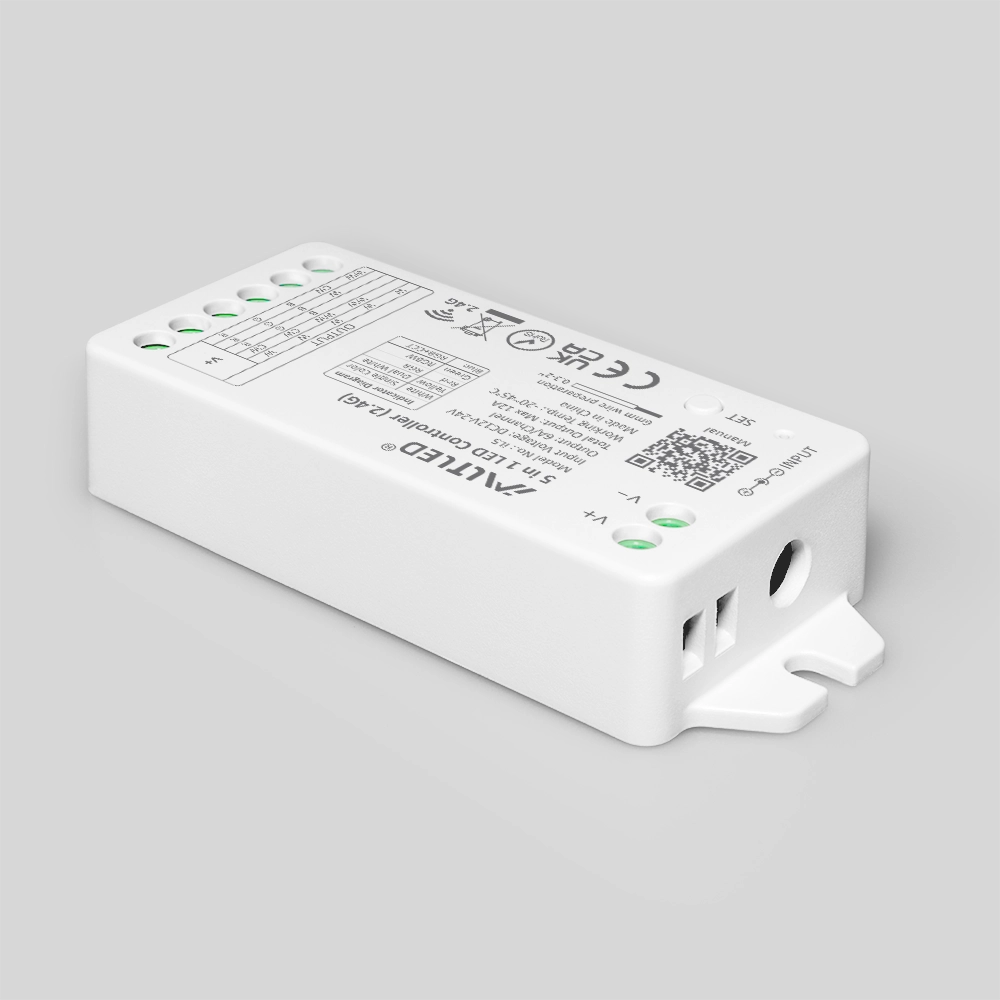

Ulazna strana ima stezaljke V+ i V− i okruglu DC utičnicu sa oznakom INPUT, preko kojih stiže niski napon iz napajanja. Samo napajanje na mrežu od 230 V priključuje električar.

Snaga RGB trake na granici od 6 A po kanalu

Dozvoljena snaga zavisi od napona trake. Na 12 V jedan kanal nosi najviše 72 W (6 A × 12 V), a svi kanali zajedno 144 W. Na 24 V te granice su dvostruko veće: 144 W po kanalu i 288 W ukupno.

Uzmimo kao primer RGB traku od 24 V sa 15 W po metru. Osam metara te trake ima snagu od 120 W, pa IML iL5 kontroler tada vodi 120 / 24 = 5 A za sve tri boje zajedno. Pošto je ceo zbir 5 A, nijedan kanal ne može da stigne do granice od 6 A.

Napajanje za istu liniju bira se sa 20 % rezerve: 120 × 1,2 = 144 W, pa odgovara napajanje LT06 od 150 W na 24 V. Ukupnu granicu od 12 A ova traka bi dostigla tek na 19,2 m (288 W / 15 W/m), ali se tolika dužina zbog pada napona tipično deli na kraće deonice sa posebnim žicama do izlaza.

Kada je iz iste serije bolji model iL2

Model IML iL2 radi samo sa jednobojnom i CCT trakom, ali daje do 12 A po kanalu i ima stezaljke PUSH i GND za zidni taster. Na IML iL5 kontroleru takvih stezaljki nema.

Ako bela traka jednim kanalom vuče više od 6 A ili Vam je taster na zidu važan, prikladniji je iL2. Za trake u boji ostaje kontroler 5 u 1.

Natpis na kućištu iL5 preveden u tabelu
