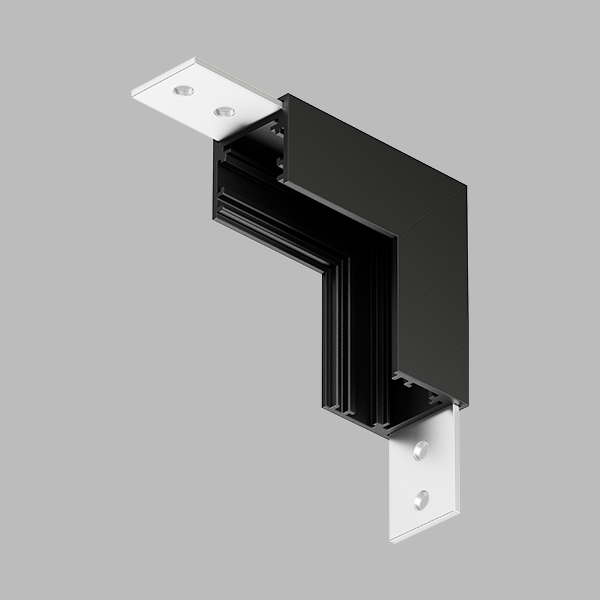

Crni ugaoni element LT12HP2 – spoj zidne i plafonske Solvo šine 48V
- Na lageru
- Garancija 2 god.
- Isporuka 1–2 dana
Na stepeništu koje prolazi kroz dva nivoa rasveta za stepenište ne mora da ostane visoko pod plafonom. Uz crni ugaoni element LT12HP2 linija se u uglu od 90° spušta niz zid, a crne Solvo šine za taj deo dolaze u dužinama od 1 m i 2 m.
Ključne karakteristike
- Napon sistema 48 V, jednofazni
- IP zaštita IP20
- Dužina × širina × visina 40 × 18 × 13 mm
- Materijal aluminijum
- Boja Crna
- Garancija 2 godine
- Na lageru
- Isporuka 1–2 radna dana
- 2 godine garancije
- Preuzimanje u prodavnici
Besplatna dostava za porudžbine preko 15.000 RSD.
O proizvodu
U kući na sprat ili dupleks stanu stepenište prolazi kroz dva nivoa, pa je plafon iznad donjih gazišta visoko, dok zid uz stepenice prati ceo uspon. Sa plafona gornjeg nivoa linija može da nastavi niz taj zid, a prelaz u uglu od 90° pravi crni ugaoni element LT12HP2. Radi u Solvo sistemu od 48 V i ima oznaku IP20, predviđenu za suve prostorije.
Zid uz stepenice kao nastavak plafonske linije
Crna nadgradna Solvo šina u ponudi je u dve dužine, kao LT12H-10 od 1000 mm i LT12H-20 od 2000 mm, obe preseka 19 × 18 mm. Kada zid uz stepenice treba da nosi više od 2 m šine, dve šine se nastavljaju jedna na drugu.
Ravni konektor LT12P3 prema opisu prenosi napon između dve šine postavljene uzastopno. Spojnica LT12HP4 opisana je za pričvršćivanje šina u horizontalnoj pravoj liniji, pa njenu upotrebu na uspravnoj deonici potvrdite pre porudžbine.
Uzmimo da je plafon gornjeg nivoa 5,4 m iznad poda prizemlja. Crna šina od 2 m, postavljena ispod mesta gde stoji crni ugaoni element LT12HP2, spušta liniju do oko 3,4 m, a još jedna šina od 1 m, spojena konektorom LT12P3, do oko 2,4 m. Računato je bez ugla i konektora.
Gde crni ugaoni element LT12HP2 deli liniju na zid i plafon
Na zidnu deonicu dobro ide crni dvostruki reflektor LT12021. Prema opisu ima dve rotirajuće glave od po 6 W, snop od 36° i ukupno 1.100 lm, sa CRI (Ra) > 90. CRI je mera koliko verno svetlo prikazuje boje predmeta u poređenju sa referentnim izvorom, a najveća vrednost je 100.
Na plafonsku deonicu iznad stepeništa može da ide šinska svetiljka LT12052 u crnoj boji, sa 8 W, 550 lm i širokim snopom od 120°. Dva LT12021 na zidu i tri LT12052 na plafonu troše 2 × 12 + 3 × 8 = 48 W i daju 2 × 1.100 + 3 × 550 = 3.850 lm. Uz rezervu od 20 % to je 57,6 W, što pokriva crno napajanje LT12P6-150 od 150 W.
Šina na dohvat ruke radi na 48 V
Na donjem delu stepeništa zidna šina može da bude na dohvat ruke. Solvo sistem radi na 48 V jednosmernog napona, a prema standardu IEC 61140 jednosmerni napon do 120 V spada u vrlo nizak napon (ELV). To važi za šinu, crni ugaoni element LT12HP2 i svetiljke posle napajanja, dok je ulaz napajanja na mrežnih 230 V i taj priključak radi električar.
U uskom prolazu važno je i koliko svetiljka izlazi iz zida. Po podacima, telo LT12052 visoko je 45 mm, a LT12021 100 mm, pa je na mestima gde se ruka oslanja o zid praktičniji niži model. Svi crni delovi za ovakvu liniju nalaze se u kategoriji Solvo magnetne šine na Ledtrake.rs. Cena je na upit, a na celu liniju sa šinama i svetiljkama primenjuje se besplatna dostava za porudžbine preko 15.000 RSD.
Tabela za crni prelaz sa zida na plafon
| Model | LT12HP2 |
|---|---|
| Šifra artikla | LUX0104 |
| Namena | povezuje dve Solvo šine od zida do plafona pod uglom od 90° |
| Boja osnove | crna |
| Materijal | aluminijum |
| Dužina × širina × visina | 40 × 18 × 13 mm |
| Napon sistema | 48 V, jednofazni |
| IP zaštita | IP20 |
| Crne nadgradne šine | 1000 mm (LT12H-10) ili 2000 mm (LT12H-20), profil 19 × 18 mm |
| Nastavak dve šine na zidu | ravni konektor LT12P3, prenos napona između šina postavljenih uzastopno |
| Spojnica LT12HP4 na uspravnoj deonici | [PROVERITI: da li se LT12HP4 koristi i kada šine idu uspravno] |
| Svetiljke na zidnoj deonici | [PROVERITI: da li proizvođač ograničava vrstu ili broj svetiljki na uspravnoj šini] |
| Garancija | 2 godine |
Rasveta za stepenište kroz dva nivoa
Koja crna Solvo svetiljka najmanje izlazi iz zida uz stepenice?
Telo visoko samo 27 mm imaju linearne svetiljke LT12031 i LT12032, rasterske LT12042 i LT12043 i okrugli reflektor LT1208. Šinska svetiljka LT12052 visoka je 45 mm, a dvostruki reflektor LT12021 100 mm. Kada toj meri dodate visinu šine od 18 mm, dobijate najviše koliko linija izlazi u prolaz.
Od kojih crnih šina se sastavlja zidna deonica od 3 m?
Dve: jedna crna šina od 2 m i jedna od 1 m, spojene ravnim konektorom LT12P3. Na vrhu stoji crni ugaoni element LT12HP2, a donji kraj zatvara završni čep ili naponski uvodnik LT12P4, zavisno od toga odakle stiže dovod. Skraćivanje šina opisi proizvoda ne pominju.
Zašto se za zidnu deonicu uz stepenice bira reflektor sa okretnim glavama?
Zato što svetiljka bez okretne glave na uspravnoj šini svetli vodoravno, ka suprotnom zidu, a ne ka gazištima. Glave dvostrukog reflektora LT12021 prema opisu se rotiraju, pa snop od 36° usmeravate naniže, na stepenice, umesto ka licu osobe koja se penje ili silazi.
