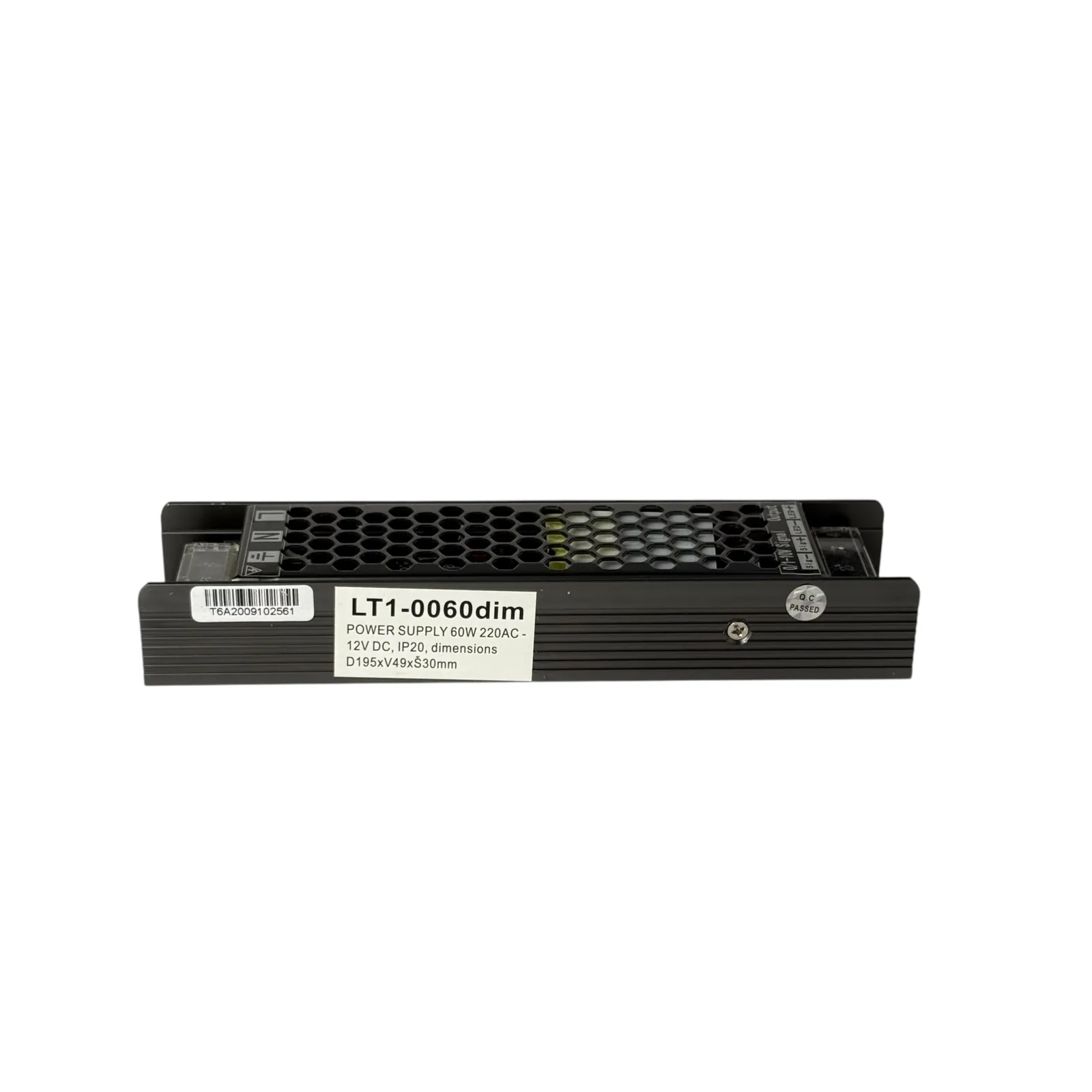

Dimabilno napajanje 12V 60W LT1-0060dim, bočna strana sa nalepnicom modela, IP20 i merama 195 × 49 × 30 mm

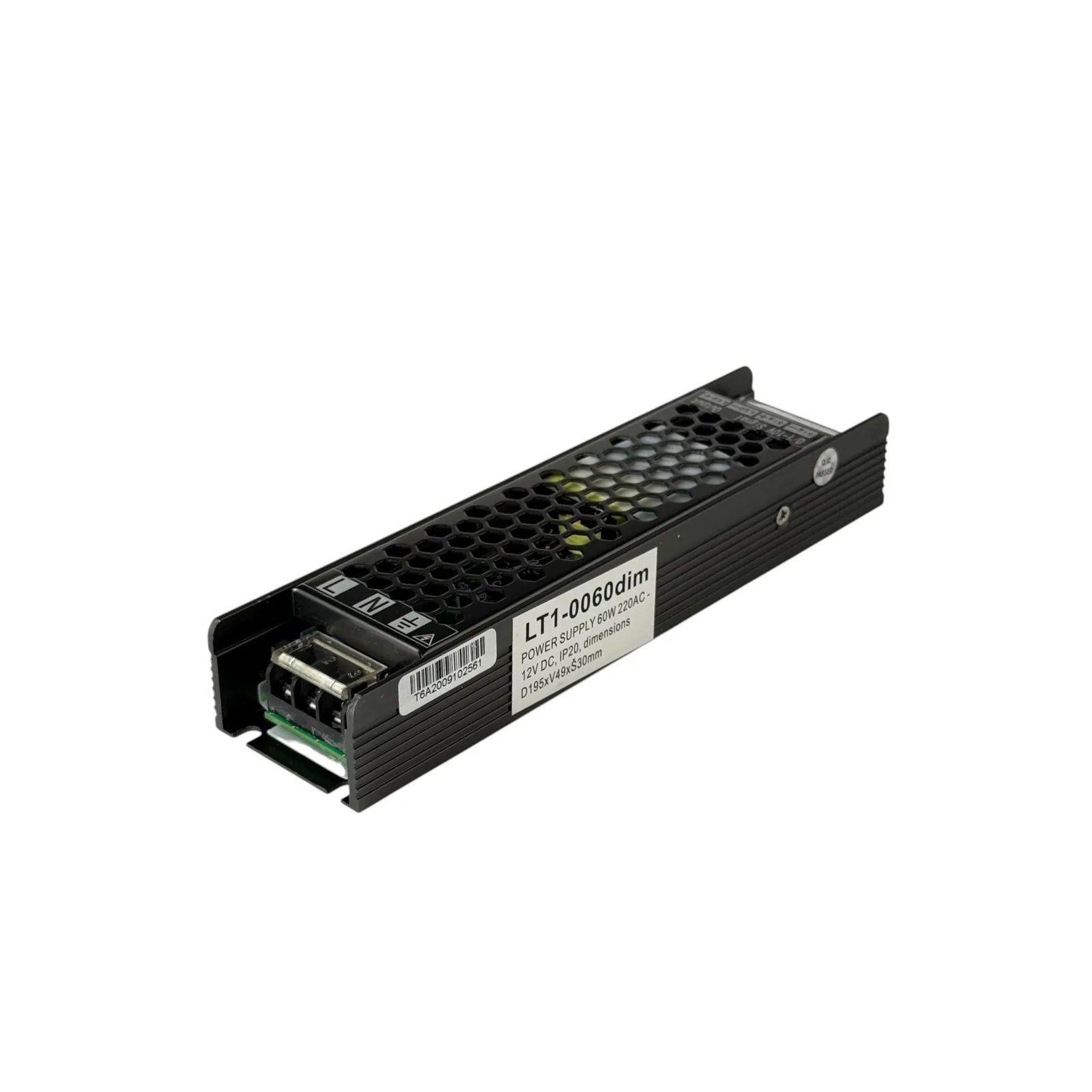

Ulazne šrafne stezaljke L, N i uzemljenje pod providnim poklopcem na crnom napajanju LT1-0060dim od 60 W

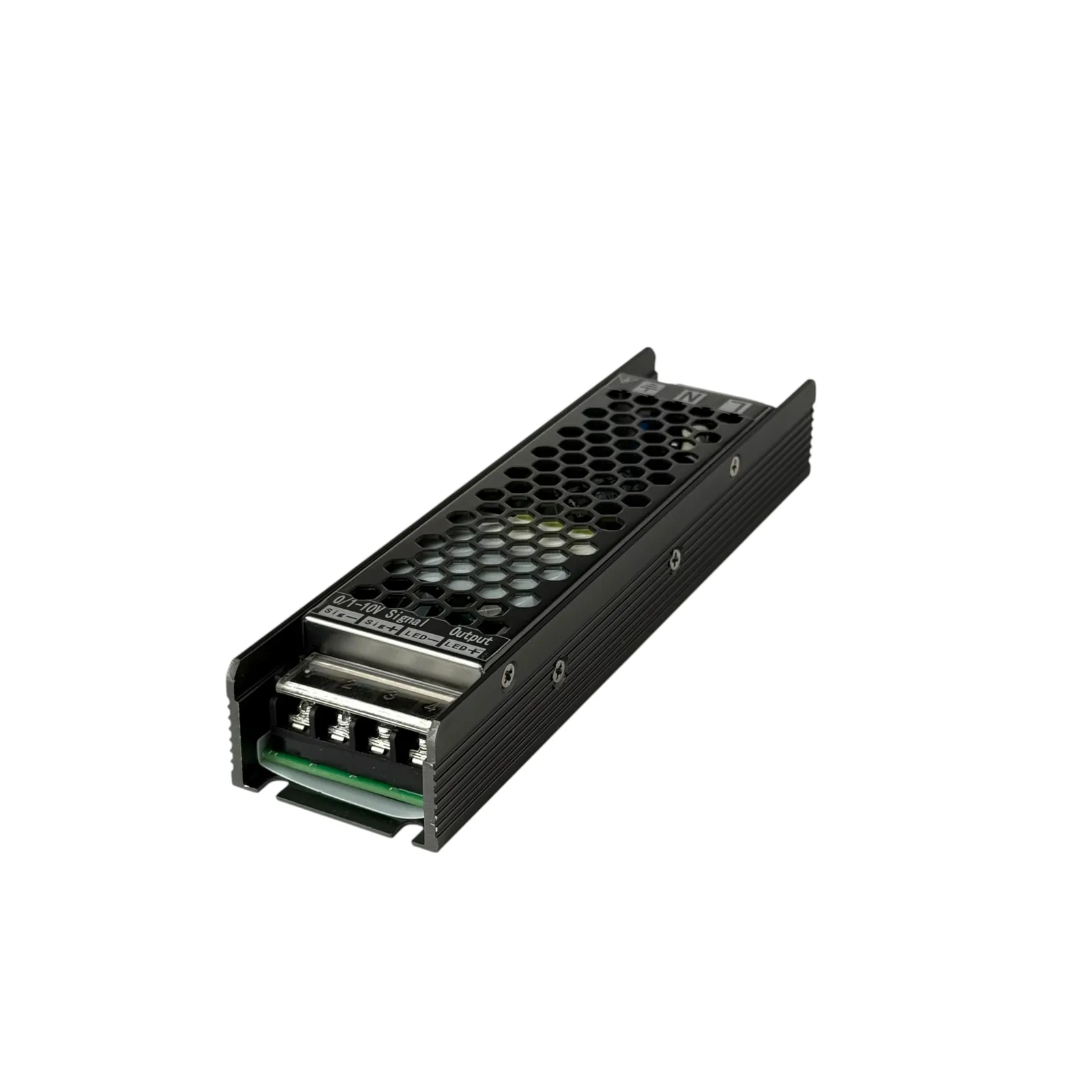

Četiri izlazne stezaljke SIG−, SIG+, LED− i LED+ sa natpisom 0/1-10V Signal na dimabilnom napajanju od 12 V
Napajanja Šifra 00126

Dimabilno napajanje 12V 60W LT1-0060dim, signal 0/1-10V

  • Na lageru
  • Garancija 2 god.
  • Isporuka 1–2 dana

Uz dimer koji daje signal 0/1–10 V, dimabilno napajanje 12V 60W (LT1-0060dim) menja jačinu jednobojne LED trake od 12 V. Nosi do 50 W trake, recimo 5 m trake od 10 W/m, a zidni Triac dimer za njega nije predviđen.

Cena na upit

Cene su vidljive nakon prijave na nalog kupca

Pošaljite upit 065 2302244

Ključne karakteristike

  • Snaga (W) 60 W
  • Napon 12 V
  • IP zaštita IP20
  • Dimenzije (nalepnica) D195 × V49 × Š30 mm
  • Kućište crno, rebraste bočne strane, perforiran gornji poklopac
  • Dimovanje upravljački signal 0/1–10 V, stezaljke SIG+ i SIG−
  • Na lageru
  • Isporuka 1–2 radna dana
  • 2 godine garancije
  • Preuzimanje u prodavnici

Besplatna dostava za porudžbine preko 15.000 RSD.

O proizvodu

Pored stezaljki LED+ i LED− za traku, ovo napajanje ima još jedan par, SIG+ i SIG−, preko kog se jačina svetla menja signalom od 0 do 10 V ili od 1 do 10 V. Dimabilno napajanje 12V 60W sa oznakom LT1-0060dim radi sa jednobojnim LED trakama od 12 V ukupne snage do 50 W. Dimabilno znači da se jačina svetla podešava na samom napajanju, prema signalu dimera.

Stezaljke SIG+ i SIG− na modelu LT1-0060dim

Na nalepnici piše „LT1-0060dim, power supply 60W 220AC – 12V DC, IP20“, a iznad izlaznih stezaljki odštampano je „0/1-10V Signal“ i „Output“. Sa jedne strane kućišta su ulazne stezaljke L, N i uzemljenje pod providnim poklopcem, a sa druge četiri izlazne: SIG−, SIG+, LED− i LED+.

Model (nalepnica)LT1-0060dim
Šifra artikla00126
Izlazni naponDC 12 V
Snaga60 W
Izlazna struja (60 W / 12 V)5 A
Ulazni napon (nalepnica)220 V AC
Dozvoljeni opseg ulaza[PROVERITI: opseg ulaznog napona i frekvencija]
Dimovanjeupravljački signal 0/1–10 V, stezaljke SIG+ i SIG−
Svetlo bez priključenog signala[PROVERITI: jačina trake kada SIG+ i SIG− nisu povezani]
Ulazne stezaljkeL, N, uzemljenje
Izlazne stezaljkeLED+, LED−
IP zaštitaIP20
Dimenzije (nalepnica)D195 × V49 × Š30 mm
Kućištecrno, rebraste bočne strane, perforiran gornji poklopac

Koji dimer traži dimabilno napajanje 12V 60W

Signal 0–10 V je niski upravljački napon: dimer ga šalje na SIG+ i SIG−, a napajanje prema njemu menja izlaz, pa 10 V daje punu jačinu, a niži napon slabije svetlo. Te dve žice ne nose struju za traku i na njih se ne vezuje ništa od 230 V. Potreban je dimer 0-10V ili sistem pametne kuće sa takvim izlazom.

Zidni Triac dimer, koji seče mrežni napon ispred ulaza, na kućištu nije naveden kao način dimovanja, pa ga ne postavljajte ispred mrežnih stezaljki.

Granica od 50 W: trake od 10, 7 i 6 W/m

Uz rezervu od 20 posto, dimabilno napajanje 12V 60W nosi 60 / 1,2 = 50 W trake, a pri 12 V to je struja od oko 4,2 A. Pet metara trake 2835 sa 120 dioda po metru i 10 W/m troši tačno 50 W. Duži komad od 12 V bi i uz dovoljno vati tipično slabio prema kraju, jer se oko 5 m uzima kao orijentaciona granica za napajanje sa jedne strane.

Tanja traka od 6 mm sa 7 W/m staje do 7 m (49 W), a neutralno bela traka od 6 W/m do 8 m (48 W). Tolike dužine podelite na dve deonice, 7 m na 4 + 3 m, a 8 m na 4 + 4 m, i obe vežite paralelno na LED+ i LED−.

Za jednobojne trake, ne za RGB i CCT

Ovo napajanje smanjuje ili povećava svetlo cele trake odjednom, što odgovara jednobojnim trakama: toplo, neutralno ili hladno beloj, zlatnoj ili jednoj boji. Kod RGB i CCT (podesiva bela) traka boju, nijansu i jačinu vodi kontroler između napajanja i trake, pa dimovanje na napajanju tu ništa ne dodaje.

Ista snaga bez signalnih stezaljki

Ako Vam dimer 0-10V ne treba, isti posao za traku do 50 W obavlja napajanje LT02 od 60 W bez dimovanja. Drugi put do prigušenog svetla je nedimabilno napajanje i dimer na strani od 12 V, između napajanja i trake, koji radi na principu modulacije širine impulsa (PWM). Za veću snagu postoji dimabilni model od 100 W na 12 V, a za trake od 24 V dimabilni model od 60 W na 24 V; ostala napajanja su među napajanjima za LED trake.

Dimabilno napajanje 12V 60W sa zaštitom IP20 ide samo u suv prostor, recimo u spušten plafon ili ormar, uz malo vazduha oko perforiranog poklopca. Mrežne stezaljke L, N i uzemljenje povezuje električar. Na Ledtrake.rs porudžbina preko 15.000 RSD stiže uz besplatnu dostavu.

LT1-0060dim i zidni dimer koji već imate

Da li je za dimabilno napajanje 12V 60W dovoljan običan zidni dimer?

Nije. Na kućištu je kao način dimovanja odštampan samo signal 0/1–10 V, iznad stezaljki SIG+ i SIG−. Fazni Triac dimer ispred ulaza od 230 V nije predviđen i može da izazove treperenje, zujanje ili kvar. Potreban je dimer ili sistem pametne kuće koji daje upravljački signal od 0 do 10 V.

Koliko mesta zauzima LT1-0060dim u spuštenom plafonu ili ormaru?

Prema nalepnici kućište je dugo 195 mm, a druge dve mere su 49 i 30 mm. Stezaljke su na oba kraja, mrežne na jednom, a signalne i izlazne na drugom, pa uz tu dužinu ostavite prostor za kablove sa obe strane i za pristup šrafovima kada se veze kasnije proveravaju.

Ima li ovo napajanje dovoljno snage za tri metra COB trake od 14 W/m?

Ima: 3 × 14 = 42 W, a uz rezervu od 20 posto 50,4 W, što je ispod 60 W. Za četiri metra zbir raste na 56 W, odnosno 67,2 W sa rezervom, pa bi tada trebalo jače dimabilno napajanje, na primer od 100 W na 12 V.
