LED napajanje LT08 100W sa DIP prekidačem za jačinu svetla

Garderober sa policama na dva zida traži svetlo na svakoj polici posebno, pa se na jedno napajanje vezuje više kratkih komada trake. LED napajanje LT08 100W za to ima dovoljno snage: iz mreže od 230 V pravi 24 V jednosmernog napona i daje struju do 4,1 A. Kućište staje na vrh ormara, gde se ne vidi.

Računica za osam polica sa po metar trake

Recimo da garderober ima osam polica dužine 1 m, po četiri na svakom zidu, i da ispod svake ide toplo bela traka od 24 V sa CRI 95 i snagom 10 W/m. CRI je broj do 100 koji kaže koliko verno svetlo prikazuje boje predmeta, pa se uz CRI 95 teget i crna odeća lakše razlikuju. Ukupno je to 8 × 1 m × 10 W/m = 80 W.

Kada se tome doda petina, koliko iznosi rezerva, dobija se 96 W, pa napajanje 100W 24V ima dovoljno snage. Struja trake je 80 W podeljeno sa 24 V, oko 3,3 A, a LED napajanje LT08 100W je daje do 4,1 A. Više od 83,3 W trake (100 / 1,2) ovaj model ne bi trebalo da napaja.

Osam komada trake, jedno LED napajanje LT08 100W

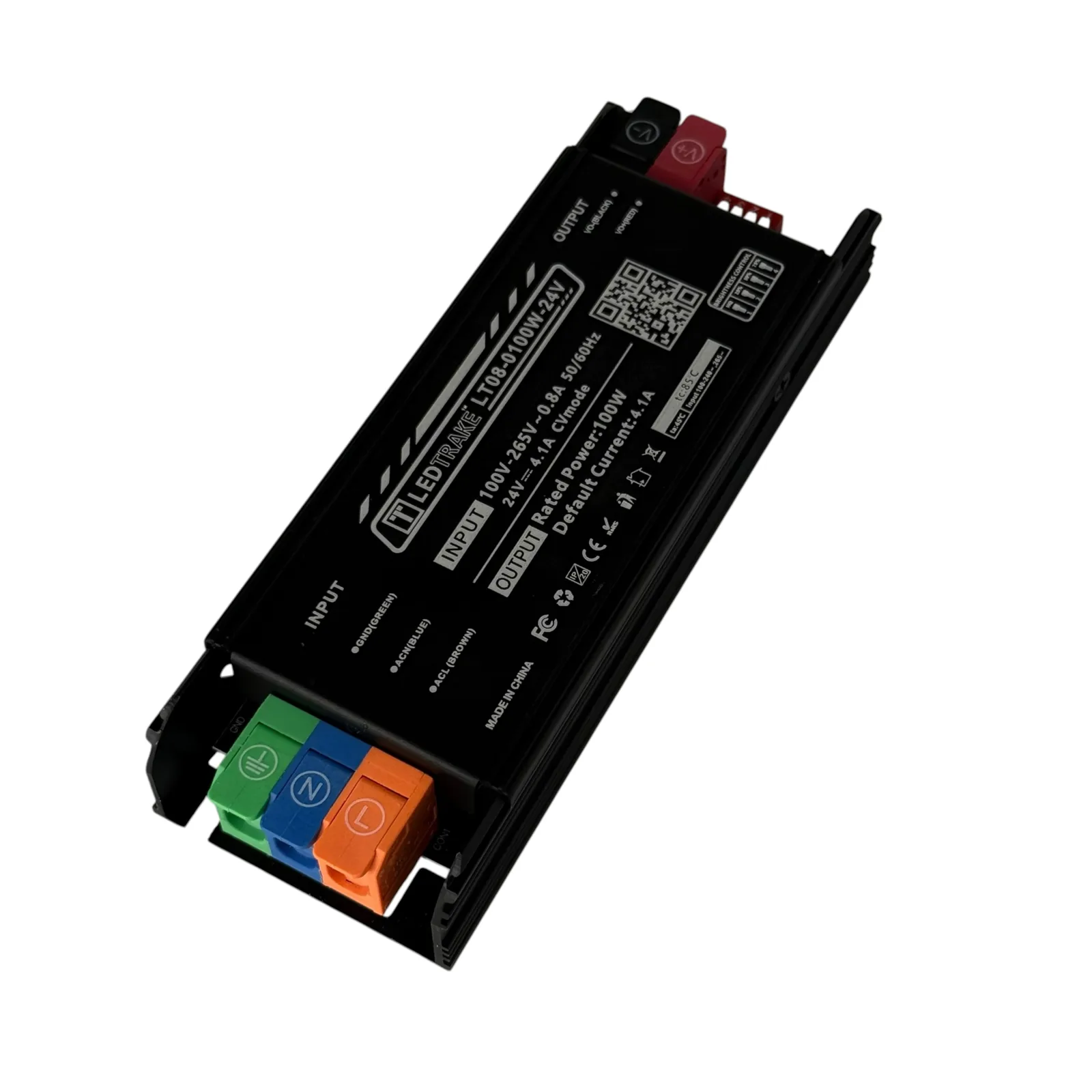

Na izlaznom kraju su samo dve stezaljke, crvena V+ i crna V−. Osam komada trake zato se vezuje paralelno: kabl svake police vodi do razvodne kleme pored napajanja, a iz kleme jedan par provodnika ide na V+ i V−. Tako nijedna polica ne zavisi od napona koji je prošao kroz prethodnu.

Nastavljanje trake na traku, od police do police, ovde nije dobro rešenje. Tada struja svih polica prolazi kroz prvi komad i njegove spojeve, a na poslednjoj polici svetlo može da bude slabije.

Vrh ormara kao mesto za napajanje

Napajanje se polaže ravno na vrh ormara, na podnožje, a kablovi ka policama spuštaju se uz zadnju stranicu. Garderober je suva prostorija bez šporeta ili bojlera, što odgovara oznaci IP20 i temperaturi okoline do 45 °C koju natpis navodi kao ta. Povezivanje na kućnu instalaciju prepustite električaru.

Kućište od 144 × 52 × 27 mm kraće je od modela od 60 W, ali je šire od njega. Ako garderober ima samo četiri police, dovoljan je model od 60 W iz iste serije, uži i bez DIP prekidača: 4 × 10 W = 40 W, a sa rezervom 48 W. Napajanje možete preuzeti i lično, u prodavnici u Đorđa Stanojevića 9b.

Prekidač BRIGHTNESS CONTROL pored izlaza

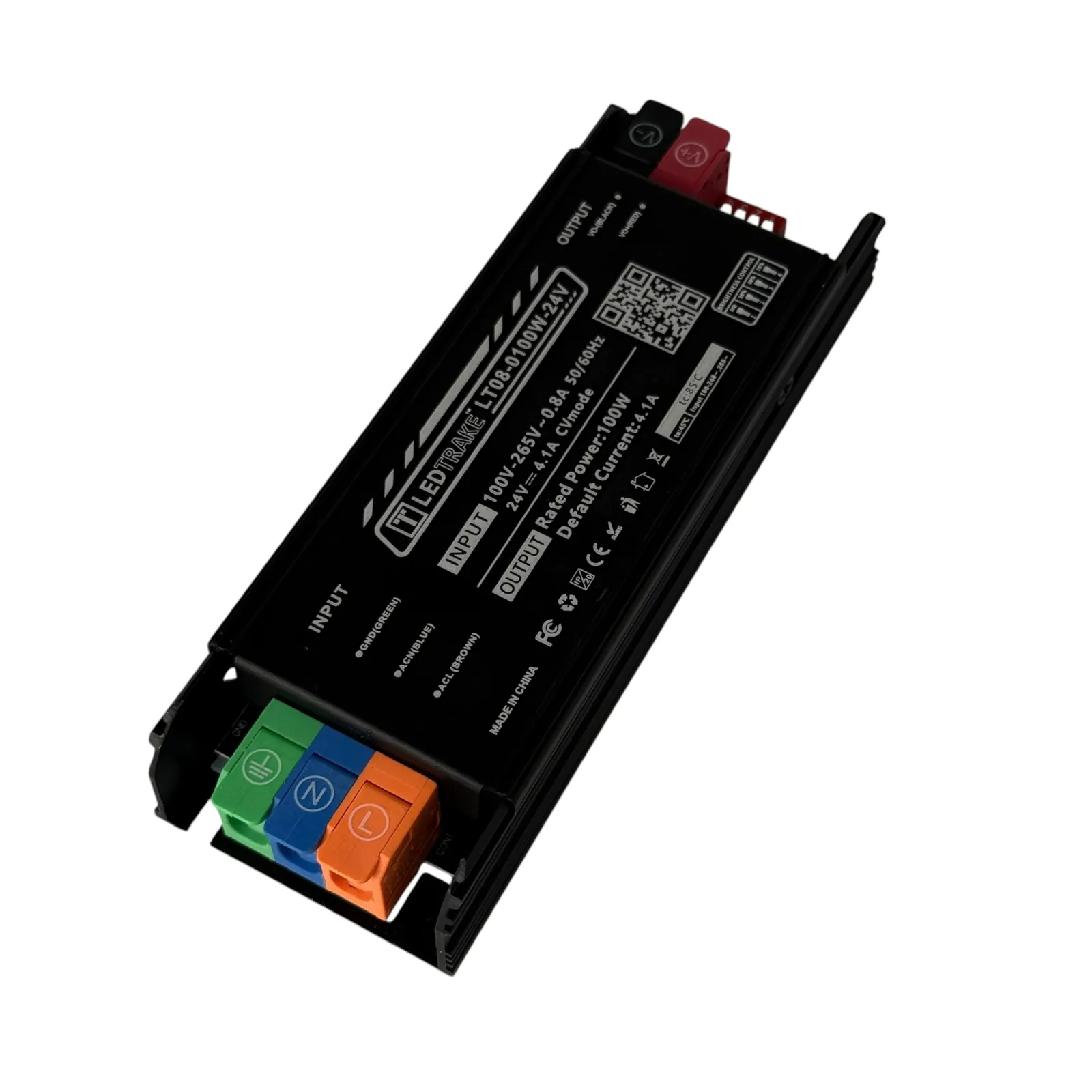

Pored crvene stezaljke V+ nalazi se crveni DIP prekidač sa četiri položaja. DIP prekidač je niz sitnih klizača na pločici koji se pomeraju vrhom malog odvijača. Na natpisu modela LT08-0100W uz njega stoji polje BRIGHTNESS CONTROL, što znači kontrola jačine svetla, sa brojevima od 1 do 4, a uz položaje 2, 3 i 4 čitaju se procenti 25, 50 i 75 %.

Opis proizvoda ne navodi koliko svetla daje koji položaj ni kako je prekidač podešen fabrički, pa to proverite pre montaže. Prekidač se pomera rukom na samom kućištu i zato ne zamenjuje dimer: za menjanje jačine iz sobe potreban je kontroler na strani od 24 V ili dimabilno napajanje LT02-0130 iste snage.

LED napajanje LT08 100W prima ulaz od 100 do 265 V, što pokriva mrežni napon u Srbiji od 230 V, kao što pokazuje i pregled mrežnih napona po zemljama. Na Ledtrake.rs se među napajanjima za LED trake od 24 V snaga od 100 W nalazi u nekoliko serija, pa se model bira prema kućištu, izlaznim stezaljkama i načinu prigušivanja.
