Vodootporni kontroler LS2-WP MiBoxer 5 u 1 za spoljnu LED traku, IP67, do 20A
- Na lageru
- Garancija 2 god.
- Isporuka 1–2 dana
Vodootporni kontroler LS2-WP sa zaštitom IP67 ostaje napolju, pored trake, pa kabl do suve prostorije nije potreban. Vodi pet tipova LED trake od 12 do 36 V i ukupno do 20 A, a komande dobija sa daljinskog na 2,4 GHz.
Ključne karakteristike
- Ulazni napon DC 12–36 V
- Radna temperatura −20 do 45 °C
- IP zaštita IP67
- Dužina kablova po 180 mm na ulazu i izlazu
- Boja lampice po režimu bela jednobojna, žuta CCT, crvena RGB, zelena RGBW, plava RGB+CCT
- Proizvođač i model vodootporni kontroler LS2-WP, MiBoxer (Mi Light), na kućištu „Waterproof 5-in-1 LED Controller“
- Na lageru
- Isporuka 1–2 radna dana
- 2 godine garancije
- Preuzimanje u prodavnici
Besplatna dostava za porudžbine preko 15.000 RSD.
O proizvodu

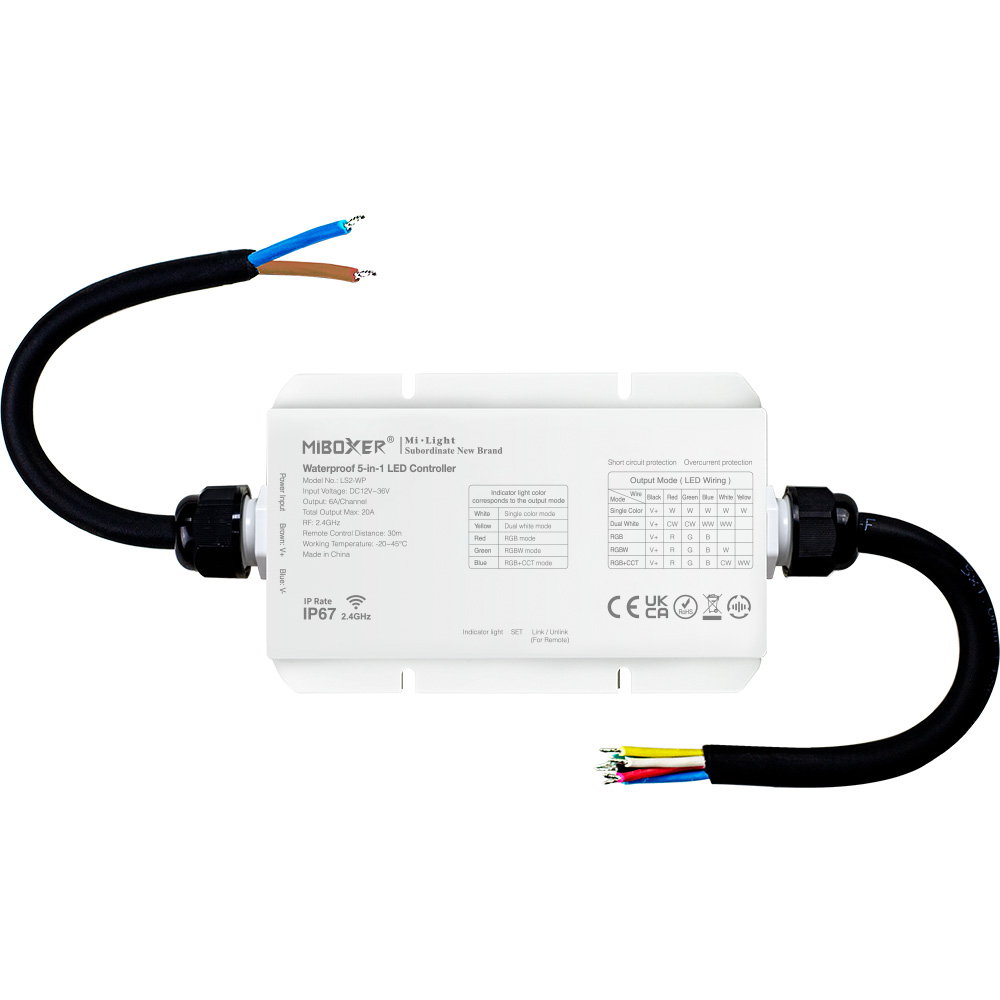

Kablovi od po 180 mm izlaze iz kućišta ovog uređaja kroz navojne uvodnice, pa se traka i napajanje ne vezuju na stezaljke unutra, već na krajeve žica izvan kutije. Vodootporni kontroler LS2-WP proizvođača MiBoxer (Mi Light) ima zaštitu IP67, prima 12 do 36 V i vodi jednobojnu, CCT (podesivu belu), RGB, RGBW ili RGB+CCT traku, sa 6 A po kanalu i najviše 20 A ukupno. Komande stižu radio-signalom na 2,4 GHz.
IP67 na kućištu, a spojevi van njega

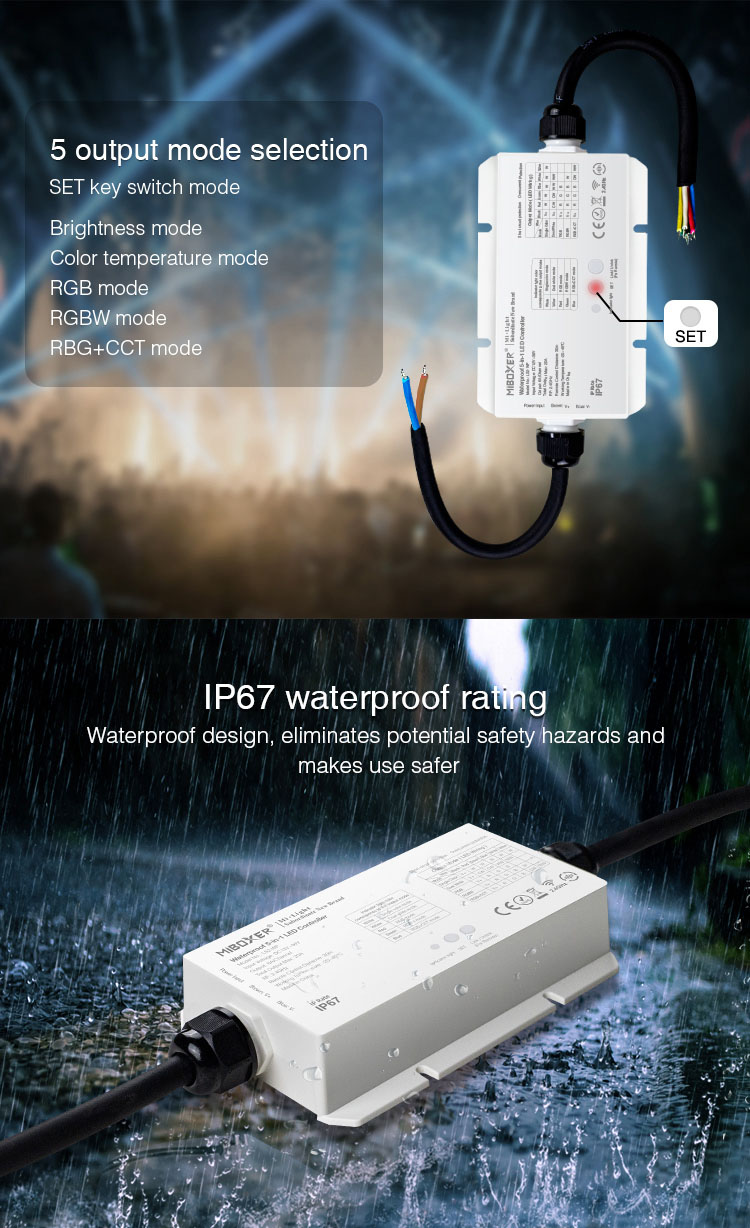

IP67 znači da je kućište prašinonepropusno i da podnosi privremeno potapanje do 1 m, koje se ispituje 30 minuta. Značenje obe cifre objašnjava pregled IP oznaka po standardu IEC 60529. Oznaka pokriva kućište, uvodnice i kablove sa kojima je vodootporni kontroler LS2-WP isporučen.
Mesto gde se žice nastavljaju na traku i napajanje nije deo te zaštite. Taj spoj se zaptiva za spoljnu upotrebu i postavlja tako da voda ne stoji na njemu, a napajanje koje ostaje napolju treba da ima IP65 ili više. Kućište ima ušice za pričvršćivanje, a na suncu mu je bolje mesto u hladu, jer je gornja granica radne temperature 45 °C. Na etiketi stoje i zaštita od kratkog spoja i zaštita od prekomerne struje.
Raspored žica kada se menja tip trake

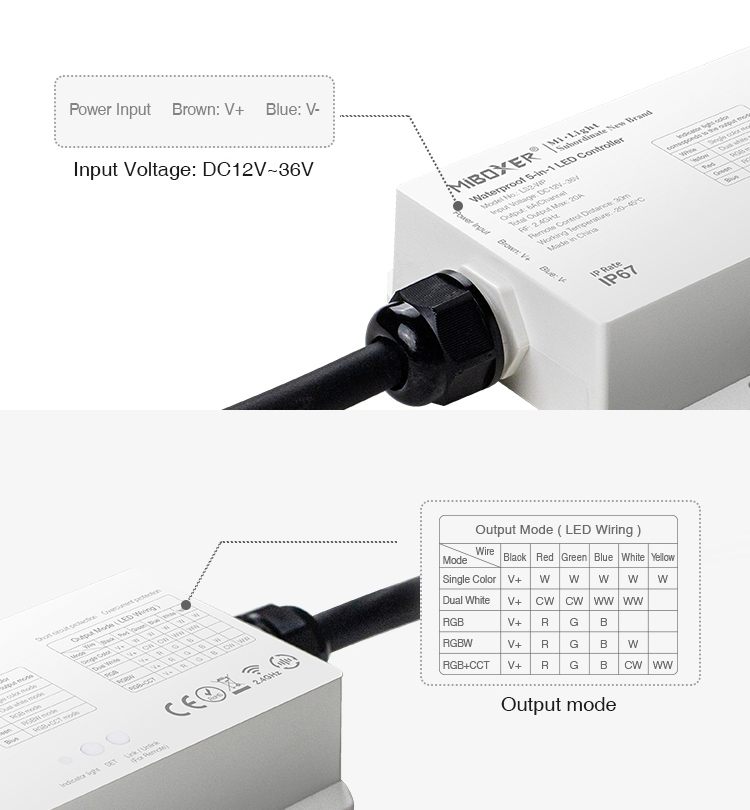

Vodootporni kontroler LS2-WP ima ulazni kabl sa dve žice, braon za plus (V+) i plavu za minus (V−) napajanja. Izlazni kabl ima šest žica, a crna je u svakom režimu zajednički plus trake. U režimima sa bojama boja žice odgovara kanalu: crvena nosi R, zelena G, plava B, bela W ili CW, a žuta WW.
U jednobojnom režimu svih pet žica kanala nosi isti signal W. U CCT režimu crvena i zelena nose hladno belu (CW), a plava i bela toplo belu (WW), pa svaka bela ima po dve žice od po 6 A. Raspored žica za svih pet režima odštampan je na poklopcu, uz boju lampice za svaki režim, pa se vidi i posle montaže.
CCT traka na ogradi od 12 m i vodootporni kontroler LS2-WP
Uzmimo zidanu ogradu dvorišta sa dve strane po 6 m i COB traku za podesivu belu od 24 V sa zaštitom IP67, koja troši 16 W po metru. Takva traka nosi tople i hladne bele diode jedne pored drugih, a nijansu određuje odnos njihove jačine. Ukupno je to 12 m × 16 W = 192 W, odnosno 8 A na 24 V, manje od polovine granice od 20 A.
Obe deonice se vezuju paralelno, svaka svojim kablom: prva na crvenu (CW) i plavu (WW), druga na zelenu (CW) i belu (WW), a plus obe na crnu. Jedna deonica vuče 4 A (96 W / 24 V), pa vodootporni kontroler LS2-WP ni na jednoj žici ne prelazi 6 A, čak ni kada svetli samo jedna bela.
Uz rezervu od 20% to je 192 W × 1,2 = 230,4 W, pa među napajanjima od 24 V sa zaštitom IP65 dolazi u obzir tek snaga od 240 W, na primer napajanje LT04 od 240 W.
Dva tastera na poklopcu i daljinski do 30 m

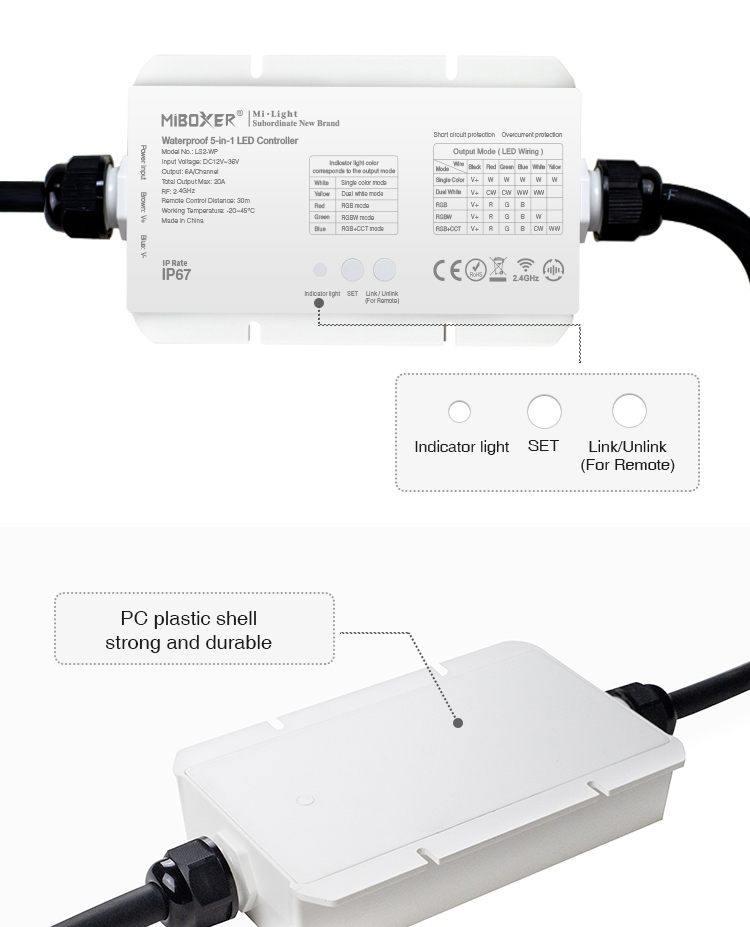

Na poklopcu su lampica i dva tastera. SET menja tip trake, a Link/Unlink služi za uparivanje sa daljinskim upravljačem i raskidanje te veze, prema uputstvu modela. Spisak upravljača koje proizvođač navodi je u tabeli, a među njima je i crni daljinski FUT089B sa osam zona, crna verzija modela FUT089.
Komanda sa daljinskog stiže do 30 m, a vodootporni kontroler LS2-WP je po grafici proizvođača šalje i narednom uređaju, pa veće dvorište pokriva lanac kontrolera. Telefonom se upravlja tek kada se u kući doda gateway WL-Box1.
LS2-WP: etiketa, crtež mera i opis
| Proizvođač i model | vodootporni kontroler LS2-WP, MiBoxer (Mi Light), na kućištu „Waterproof 5-in-1 LED Controller“ |
|---|---|
| Šifra artikla | 952 |
| Tipovi trake | jednobojna, CCT, RGB, RGBW, RGB+CCT |
| Ulazni napon | DC 12–36 V |
| Izlaz po kanalu | 6 A |
| Ukupan izlaz | najviše 20 A |
| Izlazna veza | zajednička anoda |
| Zaštita kućišta | IP67 |
| Zaštite na etiketi | zaštita od kratkog spoja, zaštita od prekomerne struje |
| Radio i domet | 2,4 GHz (RF), do 30 m |
| Radna temperatura | −20 do 45 °C |
| Ulazni kabl | braon V+, plava V− |
| Izlazni kabl | 6 žica: crna V+, crvena, zelena, plava, bela, žuta |
| Boja lampice po režimu | bela jednobojna, žuta CCT, crvena RGB, zelena RGBW, plava RGB+CCT |

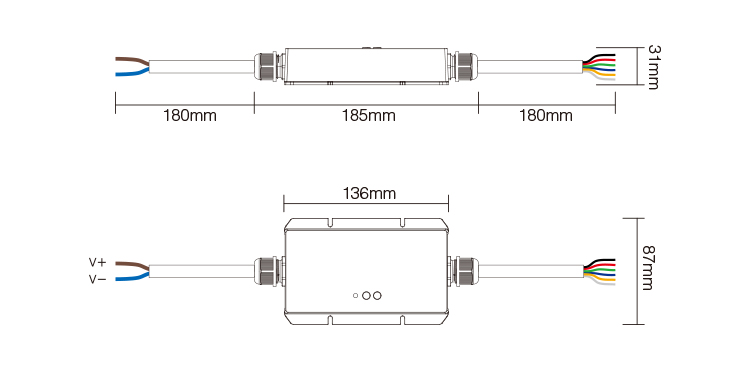

| Mere kućišta | 136 × 87 × 31 mm; sa uvodnicama 185 mm |
| Dužina kablova | po 180 mm na ulazu i izlazu |
| Upravljači sa spiska proizvođača | FUT089, FUT088, FUT092 i FUT096 (daljinski), B8, B4/T4, B3/T3 i B0 (zidni paneli), WL-Box1 (gateway) |
Montaža spoljne trake i kontrolera je po dogovoru sa montažerima, a napajanje na mrežnih 230 V priključuje električar. Za suv unutrašnji prostor postoji model LS2 sa 15 A ukupno, a ostali MiBoxer prijemnici i upravljači su u kategoriji kontrolera.
Kako se LS2-WP snalazi sa drugom trakom
Hoće li LS2-WP raditi sa spoljnom trakom od 12 V?
Hoće, jer ulaz prima jednosmerni napon od 12 do 36 V. Traka i napajanje tada moraju biti od 12 V. Na tom naponu granica od 20 A odgovara 240 W trake, a jedan kanal nosi do 72 W. Za duže spoljne linije traka od 24 V vuče upola manju struju pri istoj snazi.
Kako da proverim koji je tip trake trenutno izabran?
Po boji lampice pored tastera SET: bela znači jednobojnu traku, žuta CCT, crvena RGB, zelena RGBW, a plava RGB+CCT. Ako boja ne odgovara Vašoj traci, pritiskom na SET dođite do prave, pa proverite i da li su žice raspoređene po tabeli za taj režim na poklopcu.
Ima li vodootporni kontroler LS2-WP mesta za još jednu spoljnu traku?
Ima, ako je nova traka iste vrste i istog napona kao postojeća i ako zbir ne pređe 6 A po kanalu i 20 A ukupno. Nova deonica se vezuje paralelno, svojim kablom na iste žice, a spoj se zaptiva kao i prvi. Napajanje mora imati snagu za obe trake, uz rezervu od 20%.
