Ugradni alu profil R-519 sa obodom od 30 mm, za LED traku do 20 mm

Među ugradnim R-profilima kojima je dovoljan žleb plići od 12 mm, samo jedan prima pločicu trake širu od 12 mm. To je ugradni alu profil R-519, sa ležištem od 20 mm u preseku visokom samo 10 mm. Kad je u žlebu, dobija se linija u ravni ploče, bez lajsne koja viri iz drveta.

Jedini niski ugradni R-presek za pločicu do 20 mm

U grupi aluminijumskih profila za trake ugradni modeli visine do 12 mm primaju pločicu od najviše 12 mm, a plitki R-548A samo 5 mm. Ugradni alu profil R-519 je izuzetak sa 20 mm. Visok je 10 mm, pa je za 2 mm niži od R-505, a za 3 mm viši od najplićeg R-408.

Ugradni model za gips-karton sa istim ležištem od 20 mm, R-703, visok je 13,3 mm i širok 61 mm. Kada se žleb pravi u drvetu ili ploči nameštaja, R-519 za istu širinu trake traži manji žleb. Širina pločice je mera koju upoređujete, jer iste diode dolaze na LED trakama različite širine: traka 2835/120 od 10 W/m u ponudi postoji i kao slim, široka 5 mm. Neutralno bela traka od 6 mm, na 12 V i sa 7 W/m, ostavlja u tom ležištu po 7 mm sa svake strane, pa je lepite po sredini ležišta.

Obod od 30 mm i po 5 mm sa svake strane ležišta

Mera od 30 mm koju opis navodi za ugradni alu profil R-519 je ukupna širina, koju ima obod na vrhu. Od nje ležište uzima 20 mm, pa na bočni zid i obod ostaje računski po 5 mm sa svake strane. Po obliku sa slike, telo ispod oboda je uže od samog oboda, pa se žleb meri po telu, a ne po meri od 30 mm. Tu meru opis ne navodi i treba je potvrditi na komadu pre glodanja.

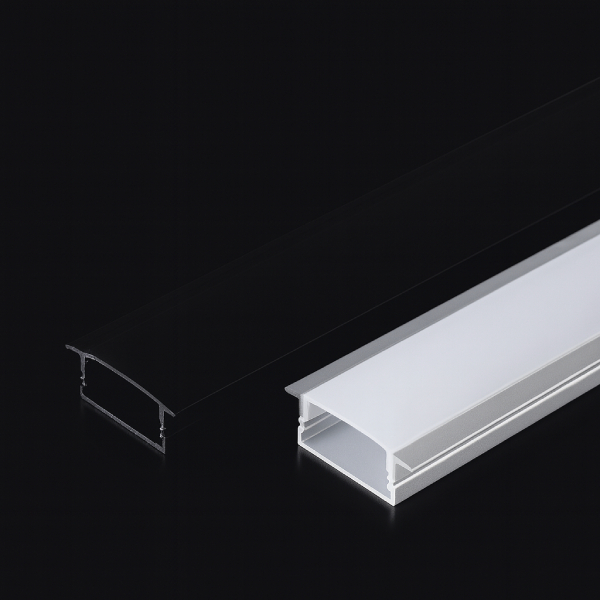

Pored srebrnog komada sa mlečnim difuzorom snimljen je i crni, sa tamnim. U opisu za boju tela stoji samo aluminijum, uz plastificiranje po želji, pa crnu varijantu tretirajte kao otvoreno pitanje za upit.

Ugradni alu profil R-519 u plafonu od lamperije

U vikendici ili potkrovlju obloženom drvenim daskama nadgradna lajsna na plafonu videla bi se sa strane, dok linija u ravni ploče prati površinu drveta. Svetlo tada izlazi samo kroz difuzor, nadole, a na plafonu se vidi mlečna traka svetla između dve aluminijumske ivice.

Kada ugradni alu profil R-519 ide u daske, ispod žleba mora da ostane dovoljno drveta, pa debljinu dasaka izmerite pre nego što izaberete presek. Na delu linije koji prelazi preko betonske grede ili zida bez obloge žleb se ne pravi, pa liniju tu možete nastaviti nadgradnim R-517, sa istim ležištem od 20 mm i istom visinom od 10 mm.

Tehnička tabela ugradnog R-519

Ako želite da difuzor i boju tela vidite uživo pre nego što se gloda plafon, pitajte da li je ugradni alu profil R-519 izložen u showroomu Ledtrake.rs, u Ulici Đorđa Stanojevića 9a u Beogradu.

Odgovori o ugradnji R-519 u drvo i ploče
