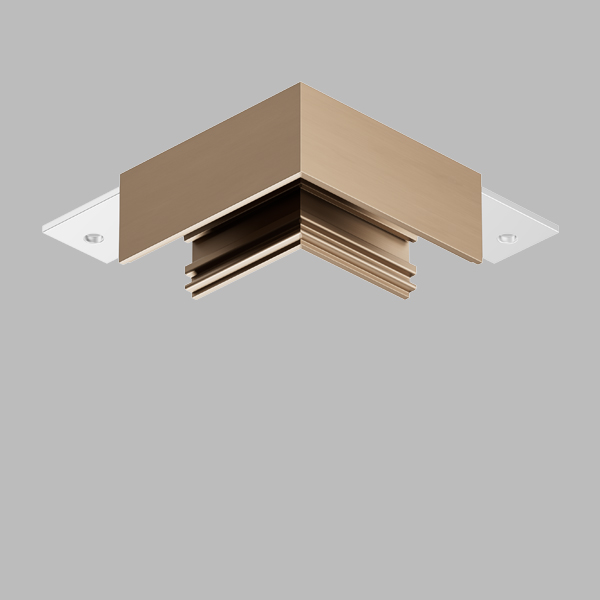

Ugaoni element LT12HP1 šampanj – skretanje Solvo šine pod pravim uglom
- Na lageru
- Garancija 2 god.
- Isporuka 1–2 dana
Na mestu gde šampanj Solvo linija skreće za 90°, na plafonu stoji ugaoni element LT12HP1 šampanj. Ugaonog elementa za erker, savitljive šine za zaobljen zid ni T spoja za grananje Solvo ponuda nema, pa uglove sobe izmerite pre nego što odredite trasu.
Ključne karakteristike
- Napon sistema 48 V, jednofazni
- IP zaštita IP20
- Ugao između šina 90°, bez rezova na šinama
- Dužina × širina × visina 40 × 18 × 13 mm
- Materijal aluminijum
- Boja Šampanj
- Na lageru
- Isporuka 1–2 radna dana
- 2 godine garancije
- Preuzimanje u prodavnici
Besplatna dostava za porudžbine preko 15.000 RSD.
O proizvodu
Svi ugaoni elementi Solvo serije u ponudi nose oznaku 90°, pa linija koju vode skreće samo pod pravim uglom. Ugaoni element LT12HP1 šampanj je jedan od njih i prema opisu dve šine sastavlja bez rezova na profilu. Tupi ugao, luk i račvanje linije u tri pravca ovim uglovima ne mogu da se izvedu.
Samo dva pravca na jednoj Solvo liniji
Uz ovaj ugao ide ugaoni konektor LT12P1 u šampanj boji, opisan za 90° od plafona do plafona, a element LT12HP2 iste boje nosi oznaku 90° za prelaz od zida do plafona. Kada liniju na plafonu vode ovi uglovi, sve njene šine leže u samo dva međusobno upravna pravca, bez obzira na to koliko puta skrene. U opisu konektora LT12P2 stoji i „prenos napona između dve šine postavljene pod bilo kojim uglom“, ali je isti deo opisan kao konektor za 90° od zida do plafona, pa kosu liniju na osnovu te rečenice ne planirajte pre provere.
Erker i tupi ugao: gde linija ne prati zid
Kada se zidovi sustiču pod uglom većim od 90°, na primer pod 135° u erkeru, ugaoni element LT12HP1 šampanj ne može da vodi liniju uz oba zida. Posle skretanja od 90° krak zaklapa sa drugim zidom ugao od 45°, pa se na svakom metru kraka razmak od tog zida promeni za oko 71 cm (sin 45° ≈ 0,71). Linija zato ide pravo ispred erkera, paralelno sa glavnim zidom, ili se završava pre njega, a erker dobija zasebnu rasvetu.
Kada zid odstupa od 90°, ugaoni element LT12HP1 šampanj ostaje prav
Ni uglovi koji na oko deluju pravi ne moraju da imaju tačno 90°. Kada ugao sobe odstupa za 1°, razmak linije od zida na kraju kraka dugog 3 m promeni se za oko 5 cm (3000 mm × tan 1° ≈ 52 mm), a pri odstupanju od 2° za oko 10 cm.
Ugaoni element LT12HP1 šampanj tu razliku ne ispravlja, jer krakove drži pod pravim uglom. Pre montaže odlučite uz koji zid linija treba da bude tačno paralelna, a razlika će se videti uz drugi krak.
Račvanje linije i druga šampanj šina u istoj sobi
Solvo delovi u ponudi nemaju ni T ni X spoj, pa linija ne može da se grana iz jedne tačke u tri ili četiri pravca. Kada svetlo treba u dva dela prostorije koji nisu na istoj liniji, postavljaju se dve odvojene šine. Odvojena šina nema konektor preko koga bi dobila napon, pa dobija svoj naponski uvodnik LT12P4 u šampanj boji.
Napajanje se priključuje na mrežni napon, koji u Srbiji iznosi 230 V i 50 Hz, kako navodi pregled mrežnih napona po zemljama, a taj priključak radi električar. Ugaoni element LT12HP1 šampanj, konektori i šine iste boje su u kategoriji Solvo šina i pribora na Ledtrake.rs, a showroom se nalazi u Đorđa Stanojevića 9a u Beogradu.
Aluminijumsko telo 40 × 18 × 13 mm i ostali podaci
| Model | LT12HP1 |
|---|---|
| Šifra artikla | LUX0101 |
| Ugao između šina | 90°, bez rezova na šinama |
| Ugaoni element za tupi ugao, T i X spoj | nisu u ponudi Solvo serije |
| Konektor LT12P2 i ugao različit od 90° | [PROVERITI: opis LT12P2 pominje šine „pod bilo kojim uglom“; da li se uz njega linija sme voditi i pod drugim uglom] |
| Boja osnove | šampanj |
| Materijal | aluminijum |
| Dužina × širina × visina | 40 × 18 × 13 mm |
| Šine u šampanj boji | nadgradne LT12H-10 i LT12H-15, dužine 1 m i 1,5 m |
| Napon sistema | 48 V, jednofazni |
| IP zaštita | IP20 |
| Konektor za ugao | LT12P1 u šampanj boji, poručuje se posebno |
| Odstupanje od 90° | [PROVERITI: da li element dozvoljava ikakvo odstupanje od pravog ugla] |
| Šina okačena o sajle | [PROVERITI: da li LT12HP1 ide i na šinu koja visi na LT12HP6] |
| Garancija | 2 godine |
Erker, luk i zidovi van pravog ugla
Koje mere metrom pokazuju da je ugao sobe prav?
Od ugla izmerite 60 cm duž jednog zida i 80 cm duž drugog. Kada je ugao prav, razmak između oznaka je tačno 100 cm, pa ugaoni element LT12HP1 šampanj vodi liniju uz oba zida. Razmak od 101 cm znači ugao od oko 91,2°, pa se na kraku od 3 m linija od zida udalji za oko 6 cm.
Čime se u šampanj boji prati zaobljen zid?
Ničim iz Solvo ponude, jer su šampanj šine aluminijumski profili od 1 m i 1,5 m, bez fleksibilne izvedbe. Savitljiva magnetna šina LT-BR1808 pripada Wave seriji, dolazi u beloj i crnoj boji i ne spaja se sa Solvo delovima, pa luk u šampanj tonu delovima iz ponude nije izvodljiv.
Ide li isti ugaoni element i na uvučen ugao sobe u obliku slova L?
Ide, jer i na uvučenom uglu od 270° linija uz zidove skreće za 90°. Takva soba ima šest uglova, pa kada linija ide uz sve zidove, na svaki dolazi ugaoni element LT12HP1 šampanj sa konektorom LT12P1, ukupno po šest komada, a krakovi se slažu od šampanj šina od 1 m i 1,5 m.
