Slim napajanje 12V 200W MN-200W12V, kućište visoko 22 mm
- Na lageru
- Garancija 2 god.
- Isporuka 1–2 dana
Slim napajanje 12V 200W, visoko samo 22 mm, daje do 16,7 A na 12 V. Dva para izlaznih stezaljki, V+ i V−, primaju odvojeno dve grupe kablova ka traci.
Ključne karakteristike
- Snaga (W) 200 W
- Napon 12 V
- IP zaštita IP20
- Dimenzije 273 × 53 × 22 mm (dužina × širina × visina)
- Kućište metalno, rebrasti bokovi, poklopac sa saćastim otvorima, osnova sa urezima za šrafove
- Model MN-200W12 V
- Na lageru
- Isporuka 1–2 radna dana
- 2 godine garancije
- Preuzimanje u prodavnici
Besplatna dostava za porudžbine preko 15.000 RSD.
O proizvodu
Četrnaest metara trake u svetlosnom kanalu spuštenog plafona ne bi trebalo da se na 12 V napaja samo sa jednog kraja, jer bi daleki deo svetleo slabije. Slim napajanje 12V 200W to rešava ovako: daje do 16,7 A iz kućišta visokog 22 mm, a na izlazu ima dva para stezaljki, pa se traka deli na deonice koje dobijaju napon odvojeno.
Svetlosni kanal po obodu sobe 4 × 3 m
Obim prostorije od 4 × 3 m iznosi 14 m. Sa neutralno belom trakom od 10 W po metru to je 14 × 10 = 140 W, a uz faktor 1,2 za rezervu dobija se 168 W. Nalepnica označava 200 W kao najveću snagu, a napajanje sa potrebnih 168 W ostaje ispod te granice.
Traka se deli na četiri deonice, po jednu uz svaki zid: dve od 4 m i dve od 3 m. Svaka dobija sopstveni kabl od napajanja, a sve se na izlaz vezuju paralelno, plus na V+ i minus na V−. Tako je svaka deonica kraća od oko 5 m, koliko tipično podnosi traka od 12 V napajana sa jednog kraja.
Dva para izlaznih stezaljki olakšavaju taj raspored: levi deo kanala može na jedan, a desni na drugi par. Traka od 10 W po metru razvija više toplote od slabijih traka, pa je u kanalu zalepite na aluminijumski profil, koji odvodi toplotu, a uz difuzor i ujednačava svetlo.
Slim napajanje 12V 200W: telo, otvori i pristup

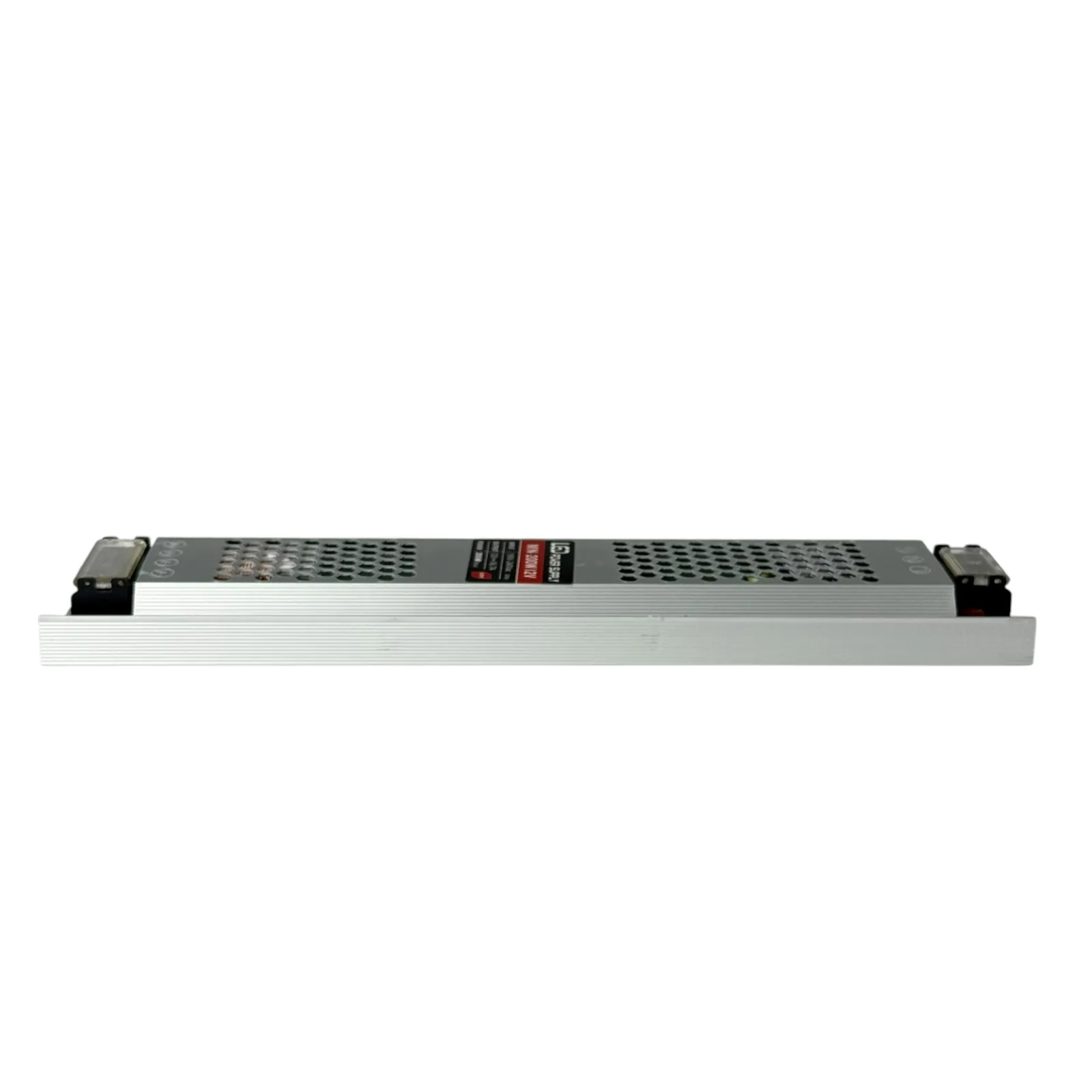

Kućište je dugo 273 mm, široko 53 mm i visoko samo 22 mm, pa leži ravno na gips-ploči spuštenog plafona. Postavite ga blizu revizionog otvora, jer napajanje mora ostati dostupno za proveru i zamenu. Bokovi su rebrasti, a poklopac izbušen saćastim otvorima kroz koje izlazi toplota.
Iznad plafona mora biti suvo: kućište ima oznaku IP20, bez zaštite od vode, pa slim napajanje 12V 200W ne ide u plafon kupatila, gde ima pare, ni na otvorenu terasu. Montažu u spuštenom plafonu Ledtrake.rs dogovara sa montažerima, jer nema sopstvenu ekipu.
MN-200W12V: ulaz 190–240 V i 200 W Max

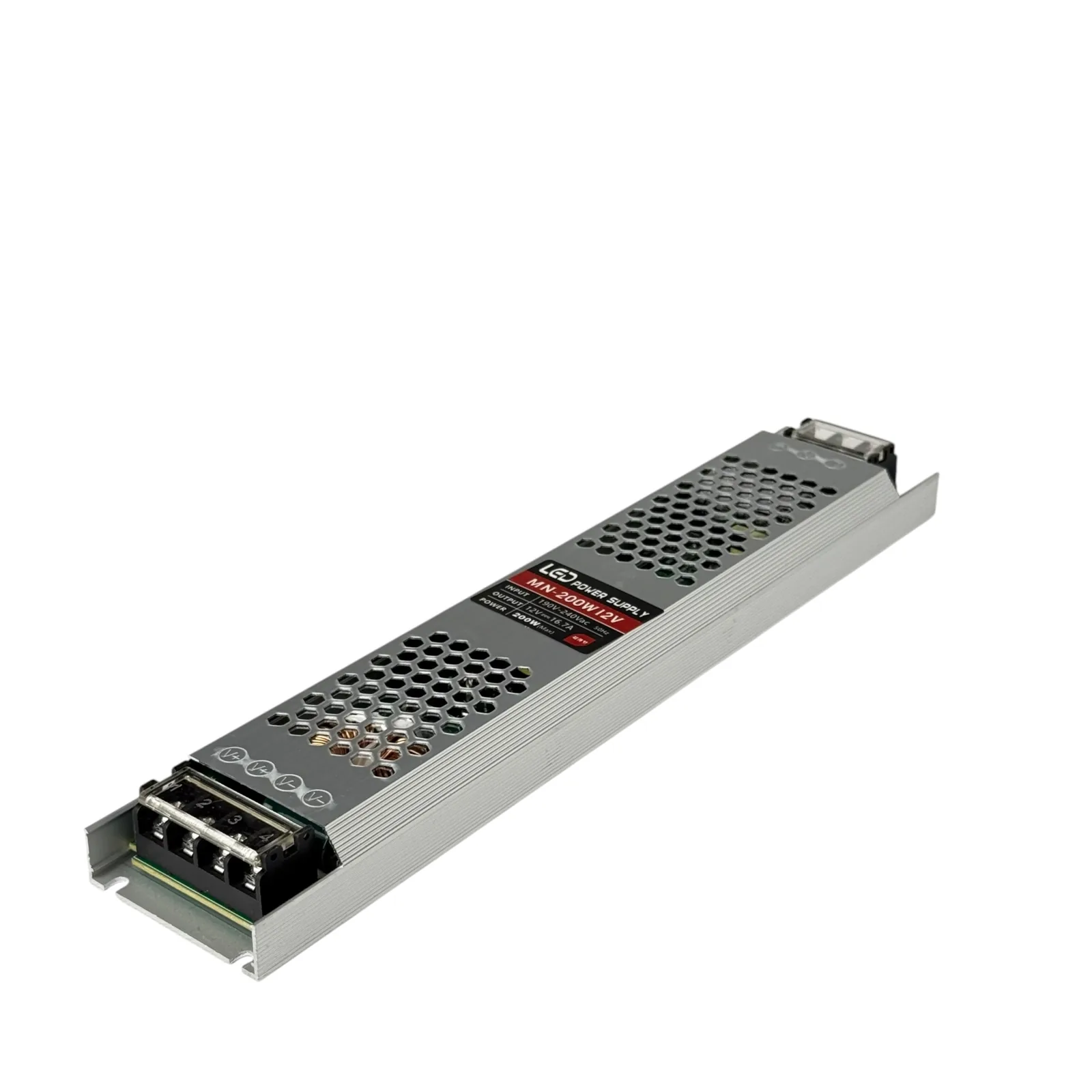

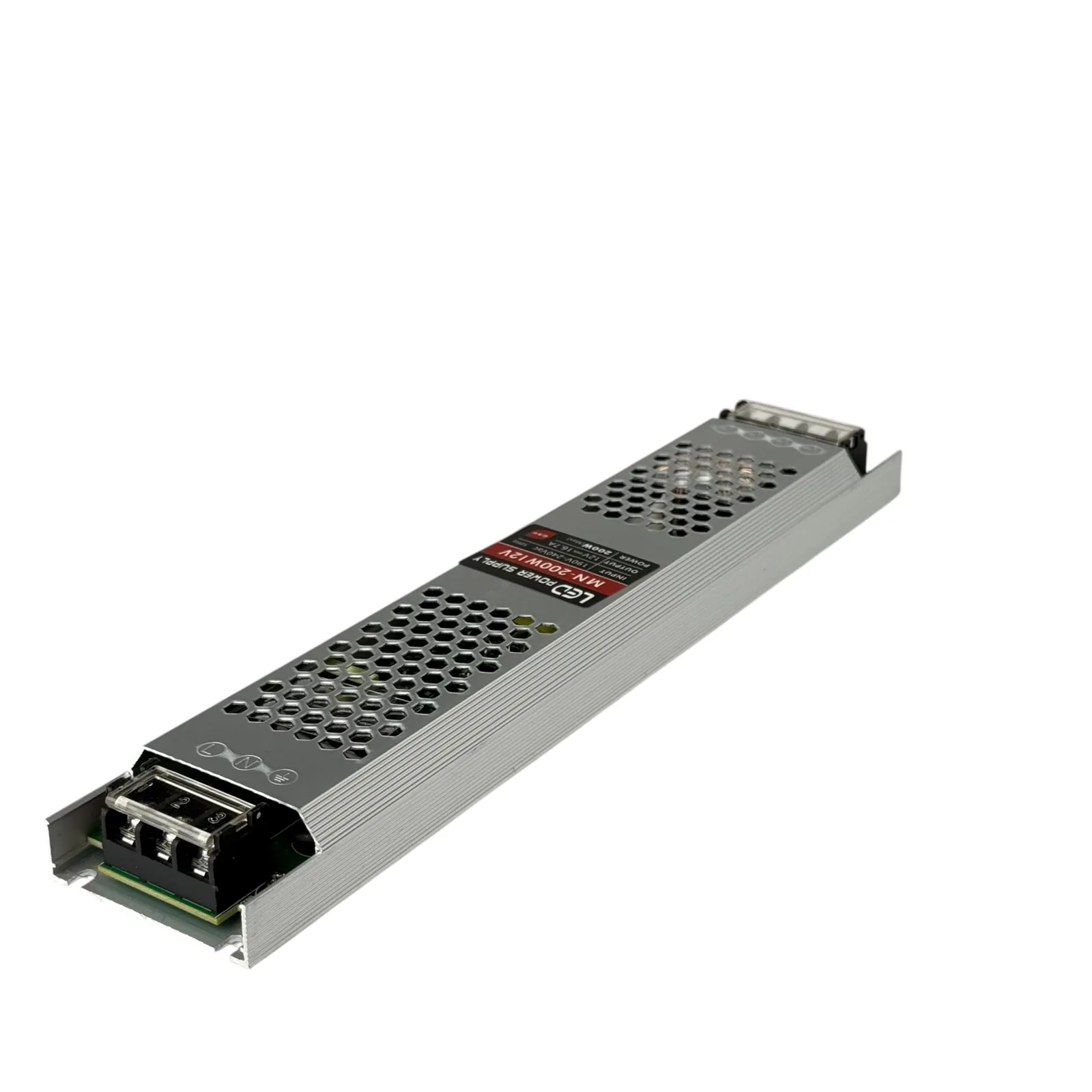

Na crno-crvenoj nalepnici piše LED POWER SUPPLY, model MN-200W12V, ulaz 190V–240Vac 50Hz, izlaz 12 V DC i 16,7 A, snaga 200W (Max). Isti podaci su i u opisu artikla. Na mrežnoj strani su tri stezaljke, L, N i uzemljenje, pod providnim poklopcem, a na izlaznoj četiri: dve V+ i dve V−.
Mrežni napon od 230 V u Srbiji nalazi se u ulaznom opsegu od 190 do 240 V. LED napajanja pretvaraju naizmenični napon mreže u jednosmerni niski napon, a savremena LED napajanja su prekidačka, odnosno impulsna.
Kada birati drugi model
Ako Vam je potreban trafo 200W na 12 V u crnom kućištu, iste snage je i napajanje LT02 od 200 W. Za trake od 24 V ili za vlažna mesta pogledajte ostala napajanja, jer slim napajanje 12V 200W daje isključivo 12 V.
| Model | MN-200W12V |
|---|---|
| Šifra | 00119 |
| Ulazni napon | AC 190–240 V, 50 Hz |
| Izlaz | DC 12 V, 16,7 A |
| Snaga | 200 W (na nalepnici „Max“) |
| Traka uz rezervu 20 % | do oko 166 W |
| IP zaštita | IP20 |
| Dimenzije | 273 × 53 × 22 mm (dužina × širina × visina) |
| Ulazne stezaljke | L, N, uzemljenje, pod providnim poklopcem |
| Izlazne stezaljke | V+, V+, V−, V−, pod providnim poklopcem |
| Kućište | metalno, rebrasti bokovi, poklopac sa saćastim otvorima, osnova sa urezima za šrafove |
| Najveća struja po paru izlaznih stezaljki | [PROVERITI: podatak proizvođača] |
| Dozvoljena temperatura okoline | [PROVERITI: podatak proizvođača] |
Kako raspodeliti struju na dva izlaza
Mogu li sve deonice trake da vežem na jedan par stezaljki?
Bolje je rasporediti ih na oba para, na primer polovinu deonica na jedan V+ i V−, a polovinu na drugi. Tako kablovi nisu nagomilani pod jednim zavrtnjem, a struja se deli. Najveća dozvoljena struja po paru stezaljki nije navedena u podacima, pa je raspored na oba para sigurniji izbor.
Staje li slim napajanje 12V 200W u šupljinu iznad gips-ploče?
Staje ako šupljina ima više od 22 mm visine, a telo traži još 53 mm širine i 273 mm dužine. Računajte i na kablove koji u stezaljke ulaze sa oba kraja, pa ostavite slobodnog mesta ispred providnih poklopaca. Poklopac sa otvorima ne sme da dodiruje ploču iznad niti da bude zatrpan.
Kakav kabl ide od ovog napajanja do trake?
Presek bira električar prema struji i dužini voda. Struja je snaga podeljena naponom: traka od 140 W na 12 V vuče oko 11,7 A, a kada se podeli na četiri deonice, svaki kabl nosi oko 2,5 do 3,3 A. Kraći vod znači i manji pad napona na putu do trake.
