Senzor za plakarska vrata 12V i 24V, do 8A, sa režimom za mahanje rukom

U plakaru bez svetla odeća na dnu police i u uglovima ostaje u senci i kada je soba osvetljena, a običan prekidač unutra lako ostane uključen iza zatvorenih vrata. Senzor za plakarska vrata to rešava sam: pali LED traku kada se krilo otvori, a gasi je kada se krilo vrati. Radi na 12 V i 24 V i propušta do 8 A.

Senzor za plakarska vrata na 10 cm od krila

Opis navodi osetljivost od 100 mm. U režimu za vrata senzor se postavlja tako da krilo u zatvorenom položaju bude ispred prozorčića, na manje od 10 cm. Kada se krilo odmakne, senzor ga više ne vidi i uključuje traku.

Zbog toga mesto ugradnje zavisi od vrste vrata. Kod krila na šarkama u obzir dolaze bočni zid ili gornja ploča uz ivicu krila, a kod kliznih vrata mesto na koje krilo nailazi kada se zatvori. Tačan položaj za Vaš plakar najlakše je odrediti probom pre nego što se kućište pričvrsti.

Drugi režim: mahanje rukom ispred prozorčića

Isti uređaj radi i kao senzor pokreta ruke. Mahanje rukom na desetak centimetara ispred prozorčića pali ili gasi traku, bez dodira, pa je taj režim zgodan za police bez vrata ili za kuhinjski element kod kog su ruke često mokre ili masne.

Na koji način se bira režim, prekidačem ili načinom povezivanja, opis ne navodi. Naziv „I sensor“ i crni ovalni prozorčić na čelu kućišta upućuju na infracrveni senzor, a princip rada treba potvrditi.

Dva kabla: ka napajanju i ka traci

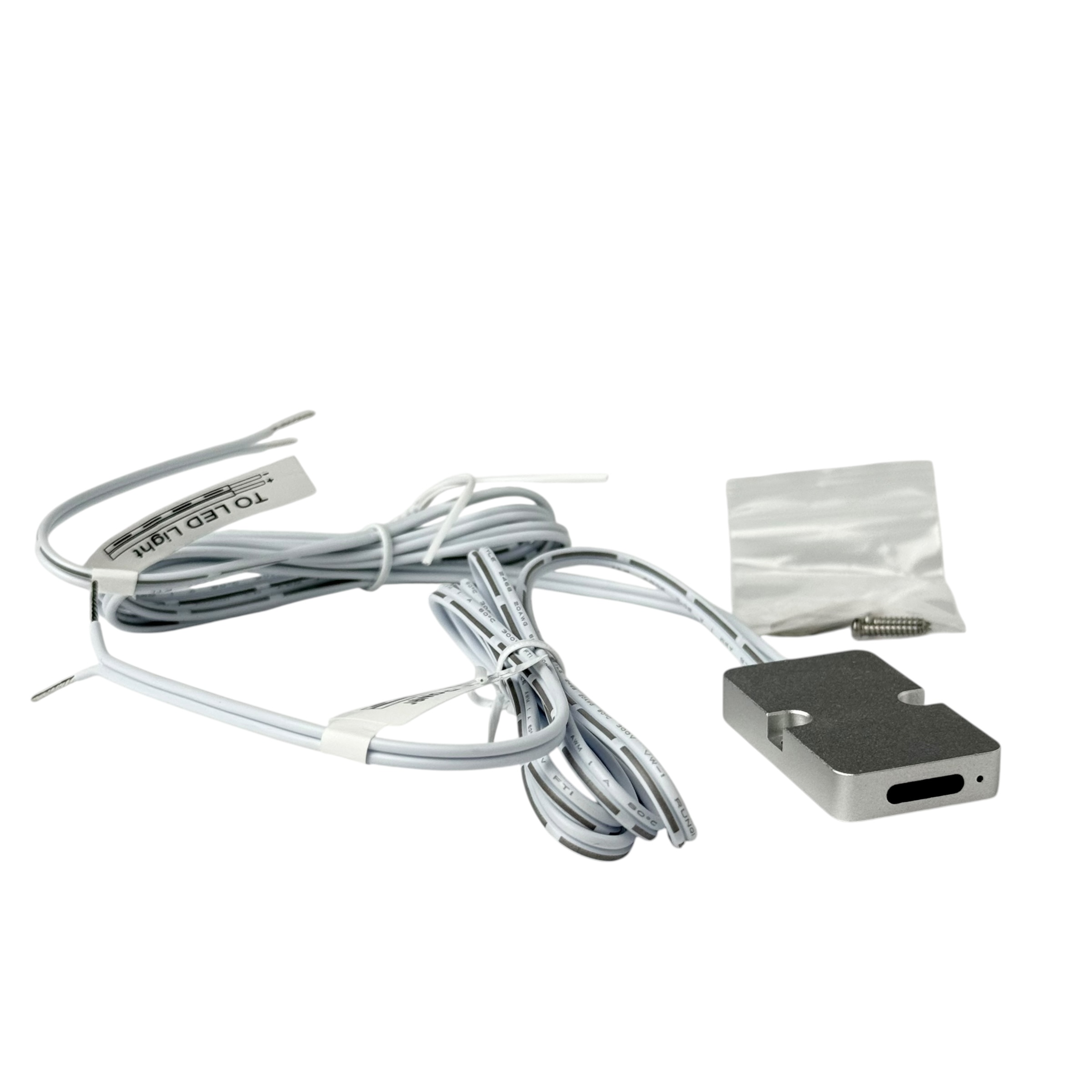

Senzor ide u deo instalacije od 12 ili 24 V, posle napajanja, a pre trake. Jedan kabl na fotografiji nosi nalepnicu „TO LED Light“ sa oznakama plus i minus i ide ka traci, a drugi prima napon iz napajanja. Na izolaciji kablova odštampano je „20AWG“, „80 °C“ i „300V“.

Traka i napajanje moraju da imaju isti napon, 12 V ili 24 V, a senzor radi sa oba. Jednosmerni napon od 12 V ili 24 V spada u vrlo nizak napon po standardu IEC 61140, čija je gornja granica za jednosmernu struju 120 V. Kao senzor za vrata ormara ne dira mrežnih 230 V, pa se posao sa njegove strane svodi na spajanje kablova niskog napona, dok priključak napajanja na mrežu radi električar.

Granica od 96 W na 12 V i 192 W na 24 V

Za senzor za plakarska vrata granica od 8 A odnosi se na traku, a ne na napajanje. Na 12 V to je 8 A × 12 V = 96 W, a na 24 V 8 A × 24 V = 192 W, kako navodi i opis.

Ako plakar ima dve vertikalne linije po 2 m trake od 6 W po metru, one zajedno daju 4 m × 6 W/m = 24 W, tačno četvrtinu granice na 12 V. Napajanje za tu traku mora da ima najmanje 24 W × 1,2 = 28,8 W, pa odgovara slim napajanje od 12 V i 36 W u crnom kućištu. Obe linije se na senzor vezuju paralelno.

Srebrno kućište sa dva ureza za zavrtnje

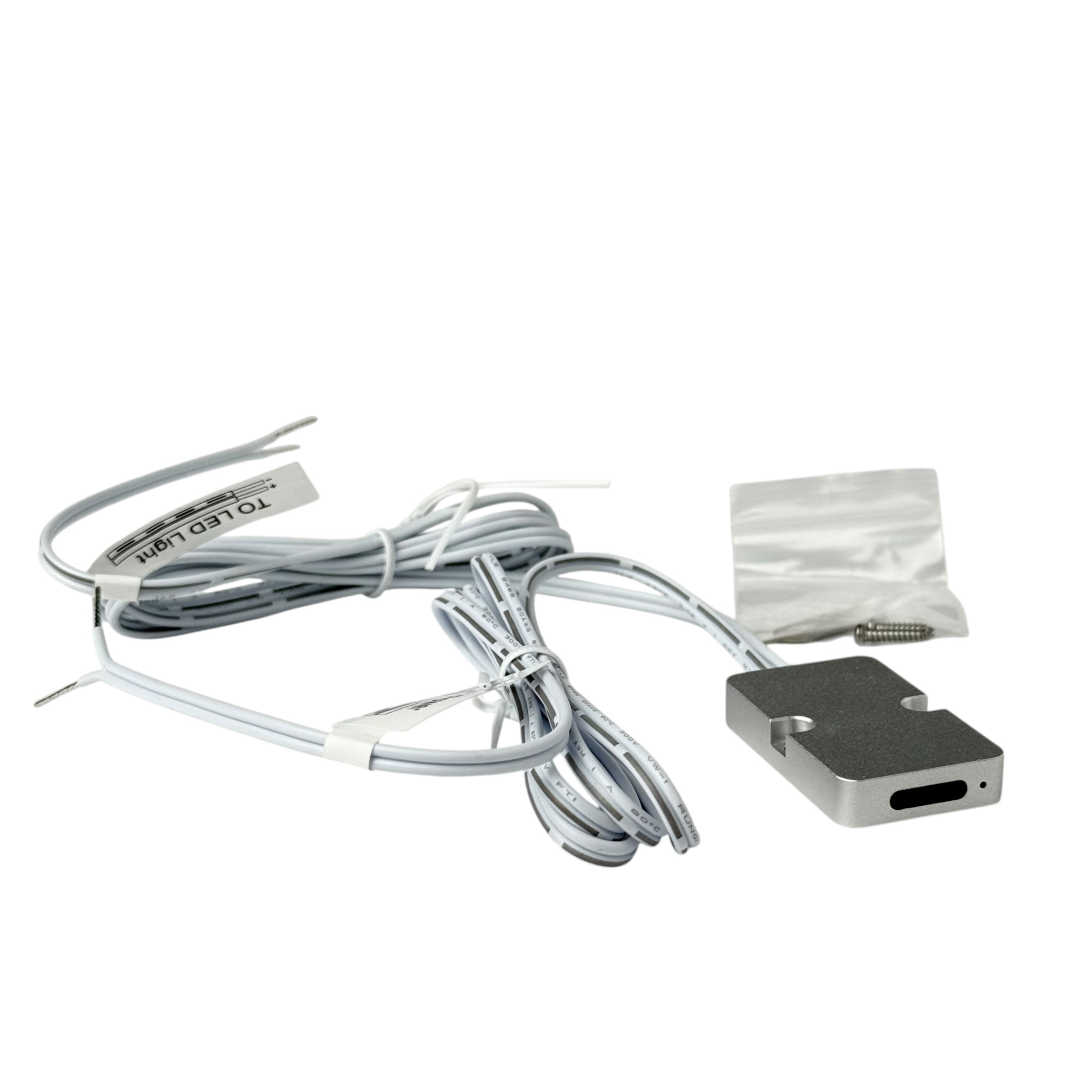

Senzor za plakarska vrata ima pravougaono kućište srebrne boje, sa tamnijom gornjom stranom i dva polukružna ureza sa strane, kroz koje prolaze zavrtnji. Na čelu je ovalni prozorčić senzora i mala tačka pored njega, a u kesici iz pakovanja je zavrtanj za pričvršćivanje.

Traka u plakaru najčešće ide u aluminijumski profil sa difuzorom, a senzor na zid ili ploču pored nje. IP oznaka nije navedena, pa kućište treba da stoji u suvom delu ormara.

Brojevi iz opisa i natpisi sa kablova

Za drugačiji način uključivanja, na dodir ili pokretom u prostoriji, pogledajte senzore za nameštaj i LED trake. Senzor sa trakom i napajanjem moguće je poručiti zajedno i preuzeti na jednom mestu, u prodavnici Ledtrake.rs na broju 9b u Ulici Đorđa Stanojevića.
