Senzor na dodir SL-DT03 za LED traku 12V, pločica sa oprugom i dimovanjem

Za razliku od senzora koji dolaze u plastičnom kućištu sa kablom, ovaj model je gola elektronska pločica, uska i dugačka, sa metalnom oprugom na jednom kraju. Senzor na dodir SL-DT03 pali, gasi i prigušuje LED traku dodirom, a na pločici su oznake za napon od 12 V i za plus i minus trake.

Senzor na dodir SL-DT03 između napajanja i trake

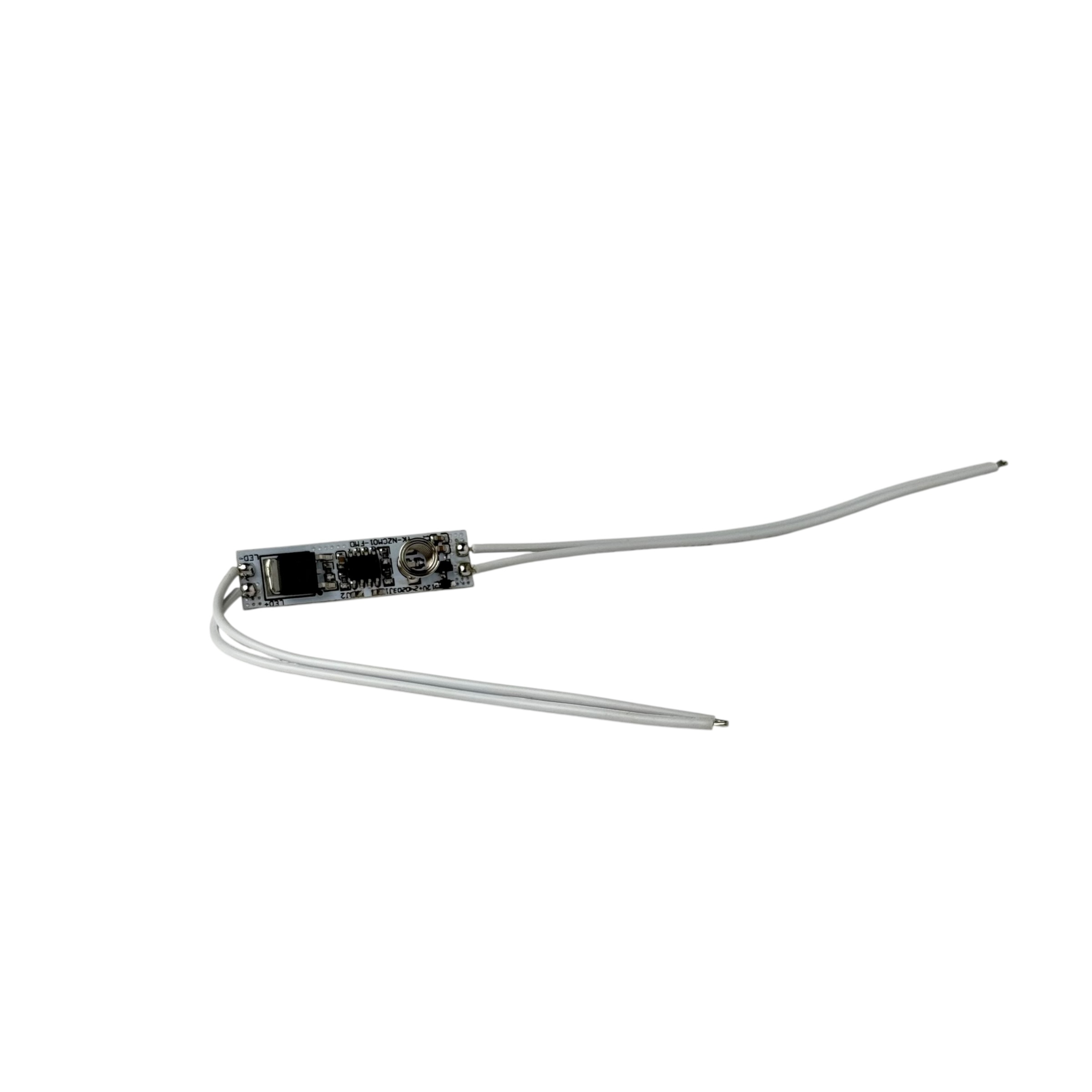

I ovaj senzor dodira radi iza napajanja, u delu instalacije od 12 V. Par žica kod oznake 12V ide na izlaz napajanja, a par kod oznaka LED+ i LED− na traku, tako da struja trake prolazi kroz pločicu. Posao sa mrežnih 230 V, odnosno priključak napajanja na instalaciju, radi električar.

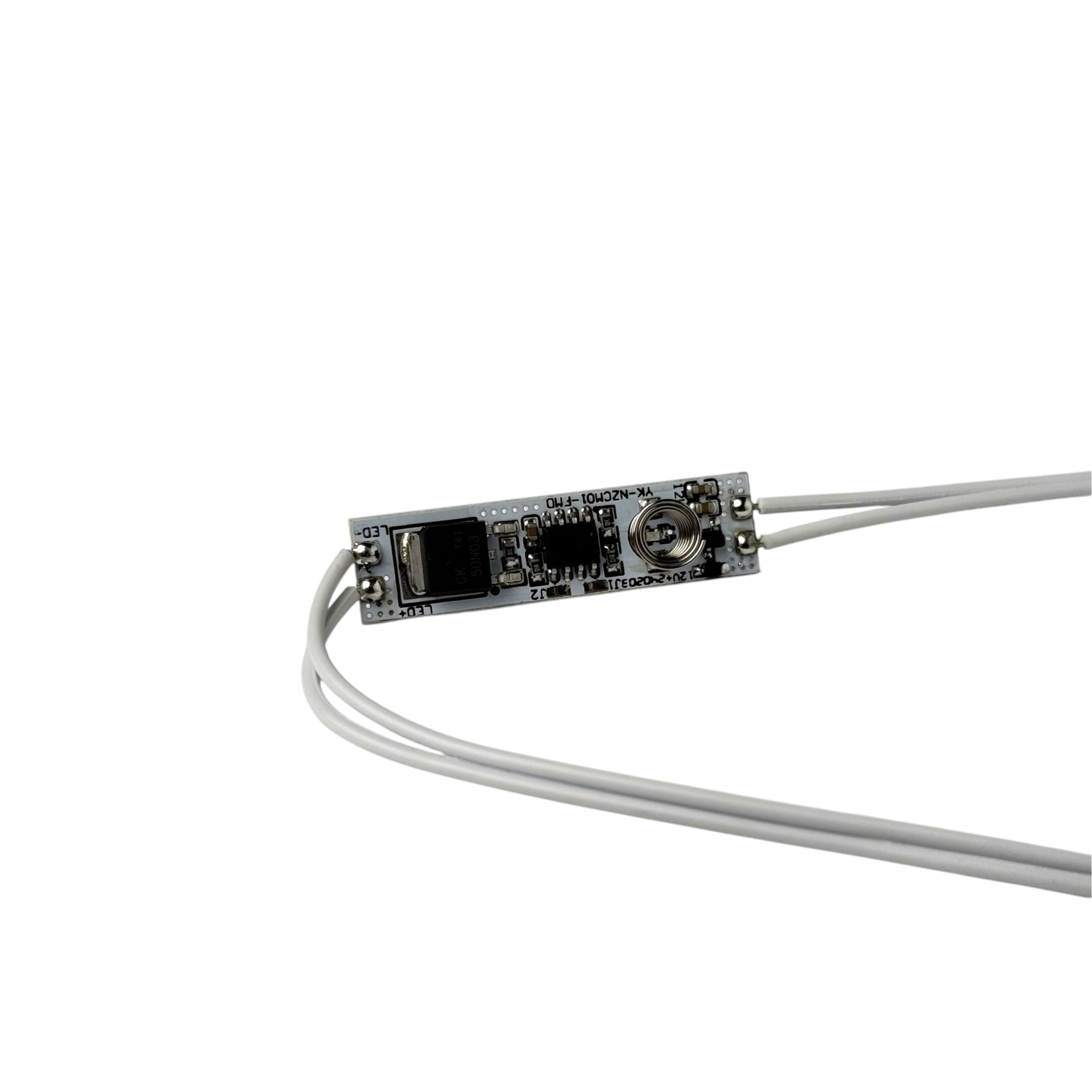

Opruga za dodir na beloj pločici bez kućišta

Uvećana fotografija pokazuje spiralnu oprugu pored ulaznih žica, mali čip u sredini i crnu komponentu sa oznakom „50N03“ kod izlaza ka traci. Pored opruge je odštampana oznaka „YK-NZCM01-FMD“, koja se razlikuje od naziva pod kojim se senzor na dodir SL-DT03 vodi u ponudi.

Opruga je jedini deo koji viri iznad pločice. O tome kroz šta dodir stiže do nje u gotovoj ugradnji, preko metalnog profila, poklopca ili kapice, u podacima proizvoda nema ni reči.

ON/OFF i dimovanje dodirom

Opis navodi samo dve reči: ON/OFF i DIMMABILE. Prva znači paljenje i gašenje trake dodirom, a druga da senzor menja i jačinu svetla. Kod senzora na dodir iz iste ponude, kao što je TD006, kratak dodir pali i gasi, a dug dodir dimuje, ali za SL-DT03 raspored dodira nije naveden.

Na strani od 12 i 24 V jačina trake se najčešće menja modulacijom širine impulsa, skraćeno PWM: napon se vrlo brzo pali i gasi, a srednja snaga trake zavisi od toga koliki deo vremena je uključen. Da li SL-DT03 prigušuje baš na taj način, opis ne navodi.

Dimovanje dodirom ima smisla ispod visećih kuhinjskih elemenata ili iznad radnog stola, gde je traka blizu ruke. Senzor dodira ne traži zidni prekidač, pa se kablovi vode samo od napajanja do trake.

Potrošnja kuhinjske trake od 1,2 m i granica koju treba potvrditi

Kao primer, traka od 6 W po metru ispod elementa dužine 1,2 m troši 1,2 m × 6 W/m = 7,2 W, što je na 12 V struja od 7,2 W / 12 V = 0,6 A. Napajanje za nju mora da ima najmanje 7,2 W × 1,2 = 8,64 W, pa je dovoljno napajanje od 12 V i 15 W u metalnom kućištu.

Najveća struja koju senzor na dodir SL-DT03 propušta nije navedena. Ta granica važi za traku, a ne za napajanje, pa se pre ugradnje duže trake mora potvrditi da ukupna snaga trake ostaje ispod nje.

Gola pločica ili senzor u kućištu sa deklarisanom snagom

Kada je potreban senzor koji se montira bez profila i ima naveden maksimum, u ponudi je beli senzor DTR04 u kućištu, za ugradnju ili nadgradnju, sa granicom od 36 W na 12 V i 60 W na 24 V i funkcijom dimovanja. Gola pločica SL-DT03 ima smisla tamo gde ostaje skrivena, u profilu ili kutiji, a mere i način ugradnje potvrdite upitom.

Oba senzora su među senzorima za LED trake i nameštaj, a SL-DT03 je i deo kategorije oprema za trake od 12 i 24 V.

SL-DT03: ono što piše na pločici i ono što se potvrđuje

Cena senzora SL-DT03 nije istaknuta na sajtu, već se dobija na upit, a u istom upitu Ledtrake.rs može da potvrdi i najveće opterećenje.
