Ravni konektor LT12P3 crni nikl za spoj Solvo šina
- Na lageru
- Garancija 2 god.
- Isporuka 1–2 dana
Za deo Solvo linije koji ide pravo bira se ravni konektor LT12P3 crni nikl, a za skretanje od 90° ugaoni LT12P1 ili LT12P2. Telo od 120 mm je aluminijumsko, u tonu crnog nikla, i prenosi 48 V na sledeću šinu.
Ključne karakteristike
- Napon 48 V
- Zaštita IP20
- Materijal aluminijum
- Boja Crni nikl
- Garancija 2 godine
- Tip dela ravni konektor, prenos napona između dve šine postavljene uzastopno
- Na lageru
- Isporuka 1–2 radna dana
- 2 godine garancije
- Preuzimanje u prodavnici
Besplatna dostava za porudžbine preko 15.000 RSD.
O proizvodu

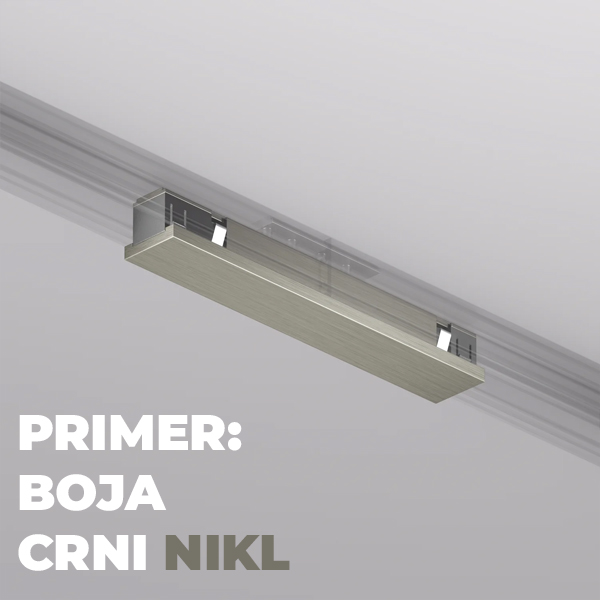

Solvo serija ima tri konektora za šinu, a samo jedan je predviđen za dve šine u istoj pravoj liniji. Ugaoni LT12P1 i LT12P2 vode napon kroz skretanje od 90°, dok ravni konektor LT12P3 crni nikl nastavlja šinu pravo. Telo mu je od aluminijuma, dugo 120 mm, sa vidljivom stranom u tonu crnog nikla.
Vrste konektora za Solvo šinu: ravni i dva ugaona
Sva tri modela rade na 48 V, imaju zaštitu IP20 i visinu od 17 mm. Razlikuju se po obliku i po tome gde šina menja pravac:
- LT12P3, ravni: 120 × 19 mm, za dve šine postavljene uzastopno;
- LT12P1, ugaoni: 90 × 90 mm, za ugao od 90° sa plafona na plafon, a ubacuje se u ugaoni element od 90°;
- LT12P2, ugaoni: 200 × 19 mm, za prelaz od 90° sa zida na plafon.
Ako Vam linija u obliku slova L ide po plafonu, na uglu ide LT12P1, a gde god je spoj šina u pravoj liniji, po jedan ravni konektor LT12P3 crni nikl.
Ugaoni element i naponski uvodnik uz konektore
Konektori prenose napon sa šine na šinu, ali na uglu i na početku linije nisu jedini deo. Plafonski ugao čine ugaoni element LT12HP1, koji dve šine drži pod pravim uglom, i konektor LT12P1, koji se u njega ubacuje. Napon u prvu šinu uvodi naponski uvodnik LT12P4 u boji crni nikl, dug 75 mm. Svi ovi delovi postoje u tonu crnog nikla.
Ravni konektor LT12P3 crni nikl u liniji od 4 m
Šina u boji crni nikl postoji u dužinama od 1 m i 1,5 m. Za 4 m u pravoj liniji uzimate dve šine od 1,5 m i jednu od 1 m. Svaki spoj šina u pravoj liniji traži po jedan konektor, pa ih ovde trebaju dva.
Na takvu liniju mogu da idu, na primer, četiri reflektora LT1208 od 15 W u crnom niklu i pet reflektora LT12014 od 10 W. Snage se sabiraju: 4 × 15 W + 5 × 10 W = 110 W. Pomnoženo faktorom 1,2 zbog rezerve, to je 132 W, dakle ispod 150 W koliko daje napajanje LT12P6-150 za Solvo šinu.
Crni nikl, šifra LUX0144: specifikacija
| Tip dela | ravni konektor, prenos napona između dve šine postavljene uzastopno |
|---|---|
| Model | LT12P3 |
| Šifra | LUX0144 |
| Boja osnove | crni nikl |
| Materijal | aluminijum |
| Mere | dužina 120 mm, širina 19 mm, visina 17 mm |
| Napon | 48 V |
| Faze | jednofazna |
| Zaštita | IP20 |
| Garancija | 2 godine |
| Svetiljka preko konektora | [PROVERITI: može li magnetna svetiljka da se postavi na mesto spoja] |
| Ugradna šina LT12R | [PROVERITI: da li LT12P3 radi i sa ugradnom Solvo šinom] |
Ravni konektor LT12P3 crni nikl ima isti stepen zaštite kao ugaoni modeli, IP20, pa je namenjen suvom enterijeru. Kako su šinski sistemi sa niskonaponskim i mrežnim napajanjem uopšte podeljeni, ukratko objašnjava Wikipedia stranica Track lighting.
Sve delove u tonu crnog nikla pregledaćete u kategoriji Solvo magnetne šine. Dužine šina i mesta uglova možete navesti u upitu ili telefonom, na broj 065 2302244.
Pre nego što izaberete ravni ili ugaoni deo
Mogu li ravnim konektorom da spojim šinu na zidu sa šinom na plafonu?
Ne možete, ravni konektor LT12P3 crni nikl je samo za dve šine u istoj pravoj liniji. Za prelaz sa zida na plafon pod uglom od 90° u seriji postoji ugaoni konektor LT12P2, dug 200 mm, a za skretanje po plafonu ugaoni konektor LT12P1, koji se ubacuje u ugaoni element od 90°.
Kako da razlikujem crni nikl od crne boje konektora?
Na fotografijama proizvoda crni nikl ima tamnosivu metalik vidljivu stranu, dok je crni model potpuno crn. To su dve posebne šifre, LUX0144 za crni nikl i LUX0140 za crnu, pa u upitu navedite tačan naziv boje i uskladite ga sa šinom i naponskim uvodnikom iste nijanse.
Koliko ravnih i ugaonih konektora ide u liniju u obliku slova U?
Za liniju sa kracima od 1,5 m, 3 m i 1,5 m trebaju dva ugaona konektora LT12P1, po jedan na svakom plafonskom uglu, i jedan ravni LT12P3, jer se srednji krak od 3 m slaže od dve šine od 1,5 m. Uz svaki LT12P1 računajte i po jedan ugaoni element LT12HP1.
