Nadgradni alu profil R-410, uska lajsna 13 × 6,8 mm za traku do 10 mm

Pri izboru uske lajsne lako se proveri samo da li ona staje na mesto montaže, a zaboravi se da i traka mora da uđe u nju. Nadgradni alu profil R-410 ima presek 13 × 6,8 mm, a LED traka u njemu sme da bude široka najviše 10 mm, mereno preko pločice. Difuzor je mlečno beo, od PVC-a velike gustine, a dužina ovog komada je 2 m.

Širina trake za nadgradni alu profil R-410

Oznaka PCB 10 mm iz opisa je gornja granica za pločicu trake, merenu od ivice do ivice. Ako je 13 mm spoljna mera, a 10 mm unutrašnja širina ležišta, na dva bočna zida ostaje ukupno 3 mm, pa za širu traku u uskoj lajsni nema mesta.

LED trake nemaju sve istu širinu, a kod dela artikala u ponudi ona je upisana u naziv. Takve su traka od 6 mm sa diodama 2025, snage 7 W/m na 12 V, i COB traka od 5 mm za 24 V, pa obe po širini ulaze u nadgradni alu profil R-410. Traci bez upisane širine izmerite pločicu pre porudžbine, jer je po opisu 10 mm granica.

Najniži nadgradni presek sa oznakom R

Među nadgradnim modelima iz grupe alu profila, oni pravougaonog preseka po opisima imaju sledeće mere (širina × visina, pa najveća pločica trake):

• R-410: 13 × 6,8 mm, PCB 10 mm;
• R-517: 23,5 × 10 mm, PCB 20 mm;
• R-405: 17,2 × 12 mm, PCB 12 mm;
• R-524: 10 × 13 mm, PCB 8 mm.

Nadgradni alu profil R-410 niži je od R-517 za 3,2 mm, a od R-405 za 5,2 mm. R-524 je uži, ali je viši i prima pločicu od najviše 8 mm. Artikli LT09 sa oznakom R409 u nazivu nose meru 17,4 × 7 mm, pa su viši za 0,2 mm, a ugaoni, okrugli i veliki kvadratni nadgradni modeli visoki su 15,8 mm i više. Niži presek ima samo savitljivi R-538 (17,4 × 5 mm), čiji opis ne navodi način montaže.

Isti presek u komadima LT10 od 3 m i 4 m

Po nazivima artikala, mere 13 × 6,8 mm sa oznakom R410 nose i LT10 nadgradni profil od 3 m i LT10 profil sa difuzorom od 4 m. Zid ili plafon dug tačno 3 m ili 4 m tako može da dobije liniju iz jednog komada, bez sečenja do mere, dok nadgradni alu profil R-410 od 2 m odgovara kraćim deonicama.

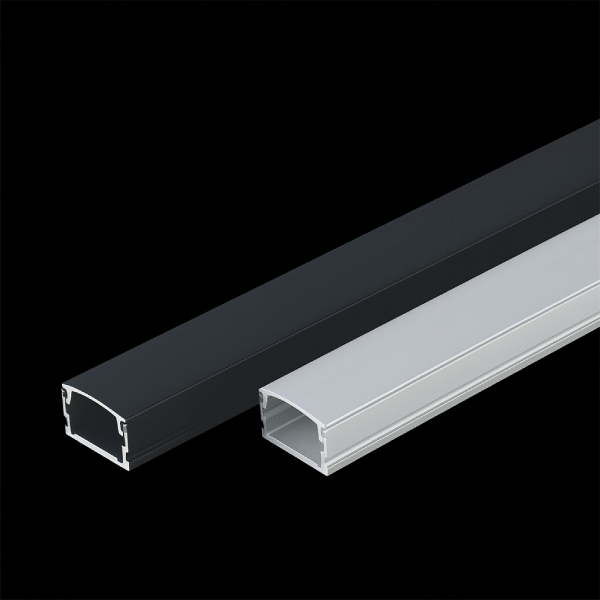

Na fotografiji je lajsna od 13 mm prikazana u dva komada, crnom i srebrnom, oba sa kanalom u obliku slova U, bez oboda, i blago zaobljenim difuzorom koji leži između gornjih ivica. Opis kao boju navodi aluminijum, uz mogućnost plastificiranja u željenu boju.

Napajanje ne staje iza lajsne od 13 mm

Ni napajanje sa oznakom slim ne staje iza lajsne od 13 mm: slim napajanje 12V 36W po opisu ima presek 18 × 18 mm, pa je i šire i više od profila. Zato mu mesto birate posebno, na primer u ormaru ili iza nameštaja, a pošto ima oznaku IP20, samo na suvom. Do trake tada ide samo kabl, koji vodite iza ivice police ili nameštaja, da se ne vidi.

Mere i oprema uske lajsne R-410

Za duže komade LT10 možete se raspitati i telefonom, na 065 2302244.

Uska lajsna R-410 i traka koja u nju ulazi
