Naponski uvodnik LT12P4 brušeni nikl za Solvo liniju u metalnom tonu
- Na lageru
- Garancija 2 god.
- Isporuka 1–2 dana
Pre rasporeda svetiljki od dužine šine oduzmite 75 mm, koliko u kanalu zauzima naponski uvodnik LT12P4 brušeni nikl. Aluminijumsko telo preseka 19 × 17 mm uvodi 48 V iz napajanja u Solvo šinu, na njenom kraju ili u sredini.
Ključne karakteristike
- Napon 48 V
- Stepen zaštite IP20
- Dužina 75 mm
- Materijal aluminijum
- Boja Brušeni Nikl
- Garancija 2 godine
- Na lageru
- Isporuka 1–2 radna dana
- 2 godine garancije
- Preuzimanje u prodavnici
Besplatna dostava za porudžbine preko 15.000 RSD.
O proizvodu
Od 1.500 mm dužine Solvo šine u brušenom niklu, 75 mm uzima deo preko kog u profil ulazi napon. Taj deo je naponski uvodnik LT12P4 brušeni nikl: aluminijumsko telo preseka 19 × 17 mm koje uvodi 48 V iz napajanja u šinu, na njenom kraju ili u sredini. Kada planirate raspored svetiljki na šini, tih 75 mm oduzmite od dužine kanala.
Koliko kanala ostaje posle uvodnika
U brušenom niklu Solvo šina postoji u dužinama od 1 m i 1,5 m. Kada se u kanal Solvo šine postavi uvodnik, za svetiljke ostaje:
- na šini od 1 m: 1.000 mm − 75 mm = 925 mm;
- na šini LT12H-15 od 1,5 m: 1.500 mm − 75 mm = 1.425 mm.
Na liniji od više šina uvodnik se oduzima samo jednom, jer napon dalje prenose konektori. Svaki ravni konektor LT12P3 u kanalu zauzima još 120 mm.
Naponski uvodnik LT12P4 brušeni nikl na šini od 1,5m
Evo primera za raspored svetiljki na šini od 1,5 m, sa uvodnikom na kraju. Sve svetiljke su iz Solvo serije, u istoj boji:
- dve linearne svetiljke (linestre) LT12031 od 12 W, duge po 302 mm;
- dve rasterske svetiljke LT12042 od 10 W, duge po 232 mm.
Zajedno zauzimaju 604 mm + 464 mm = 1.068 mm, pa od 1.425 mm ostaje 357 mm slobodnog kanala. Snaga im je 2 × 12 W + 2 × 10 W = 44 W, pa napajanje od 48 V uz 20 % rezerve treba da ima bar 52,8 W.
Solvo napajanje LT12P6-150 u brušenom niklu, snage 150 W, dugo je 320 mm i na slici primera stoji u samoj liniji šine. Ako ga birate, u upitu potvrdite koliko kanala zauzima i da li je uz njega potreban uvodnik.

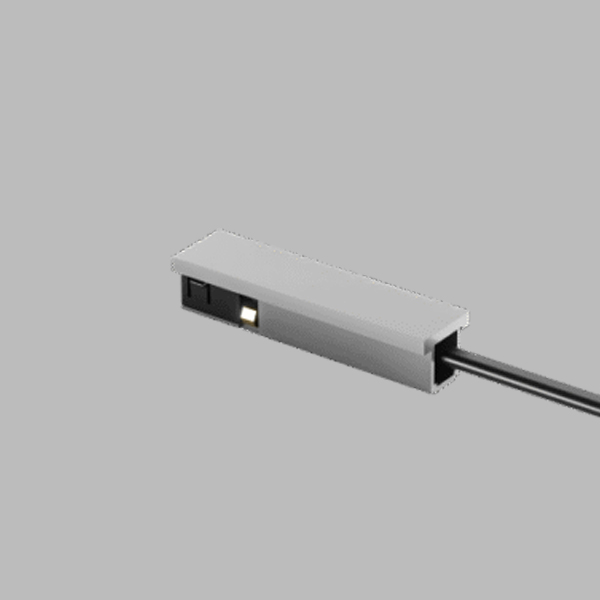

Srebrnkasti satinirani ton na prvoj slici
Na računarskom prikazu naponski uvodnik LT12P4 brušeni nikl je svetlo siv, sa mat metalnim odsjajem. Uz svetlo telo izdvajaju se samo crni kontaktni otvor sa svetlim kontaktom i crni kabl.
Zaštita IP20 i mesto ugradnje
Oznaka IP20 po standardu IEC 60529 znači zaštitu od predmeta većih od 12,5 mm i nikakvu zaštitu od vode, kako pokazuje tabela IP oznaka. Istu oznaku imaju šina i napajanje, pa linija ide samo u suv zatvoren prostor.
| Model | LT12P4, naponski uvodnik za Solvo šinu |
|---|---|
| Šifra | LUX0148 |
| Boja osnove | brušeni nikl |
| Materijal | aluminijum |
| Dužina | 75 mm |
| Širina × visina | 19 × 17 mm |
| Položaj na šini | na kraju ili u sredini |
| Napon sistema | 48 V, jednofazna |
| Stepen zaštite | IP20 |
| Garancija | 2 godine |
| Svetiljka neposredno uz uvodnik | [PROVERITI: najmanji razmak svetiljke od uvodnika] |
| Završni čep na kraju sa uvodnikom | [PROVERITI: da li se na taj kraj stavlja čep LT12HP3L] |
| Uz napajanje LT12P6-150 | [PROVERITI: da li je uvodnik potreban kada napajanje stoji u šini] |
| Dužina kabla | [PROVERITI: dužina kabla uvodnika] |
Šine, konektore i svetiljke u ovoj boji pregledajte u kategoriji Solvo magnetnih šina od 48 V.
Naponski uvodnik LT12P4 brušeni nikl ima 2 godine garancije, a cenu za njega i ostale delove linije Ledtrake.rs šalje na upit.
Pitanja o uvodniku LT12P4 u brušenom niklu
Da li je na šini od 1 m važno gde stoji uvodnik ako biram linearnu svetiljku od 24 W?
Jeste. Sa uvodnikom na kraju za svetiljke ostaje 925 mm, pa linearna svetiljka LT12032 duga 602 mm staje. Kada uvodnik stoji tačno na sredini, deli kanal Solvo šine na dva dela od po 462,5 mm i ona ne staje ni sa jedne strane. Istih 24 W tada daju dve LT12031 od 12 W, po jedna levo i desno.
Da li je naponski uvodnik LT12P4 brušeni nikl iste nijanse kao deo na slici primera?
Nije. Slika primera nosi natpis za boju crni nikl, koja je tamnija i ide ka grafitnoj. Brušeni nikl je svetliji, srebrnkasto siv i satiniran, kao na prvoj slici. Primer služi da se vidi kako uvodnik stoji u kanalu šine, a boju birate prema šini i svetiljkama iste obrade.
Po čemu se uvodnik razlikuje od ravnog konektora iste boje?
Po nameni i dužini. Uvodnik dovodi 48 V iz napajanja u prvu šinu i dug je 75 mm, a ravni konektor LT12P3 prenosi napon sa šine na šinu i ima 120 mm. Oba su široka 19 mm i visoka 17 mm, pa linija od dve šine traži po jedan komad od svakog.
