LED napajanje 12V 20W IP67 za spoljnu traku, model 12V20W
- Na lageru
- Garancija 2 god.
- Isporuka 1–2 dana
Uz LED trake i module od 12 V koji rade napolju ide napajanje 12V 20W IP67 sa izlazom od 1,67 A. Ulazni kabl je crn, sa žuto-zelenom žicom za uzemljenje, a izlazni beo, sa braon plusom i plavim minusom.
Ključne karakteristike
- Snaga (W) 20 W
- Napon 12 V
- IP zaštita IP67
- Dimenzije (opis) 181 × 29 × 21 mm (dužina × širina × visina)
- Model 12V20 W (natpis na nalepnici)
- Šifra artikla 00552
- Na lageru
- Isporuka 1–2 radna dana
- 2 godine garancije
- Preuzimanje u prodavnici
Besplatna dostava za porudžbine preko 15.000 RSD.
O proizvodu
Dvadeset vati sa nalepnice nije isto što i 20 W trake koje ovo napajanje sme da napaja. Napajanje 12V 20W IP67, model 12V20W, daje 12 V jednosmernog napona i do 1,67 A, a uz rezervu od 20 posto granica za trake i module od 12 V je oko 16,7 W. Kućište je prašinonepropusno i izdržava privremeno potapanje, pa radi i napolju.

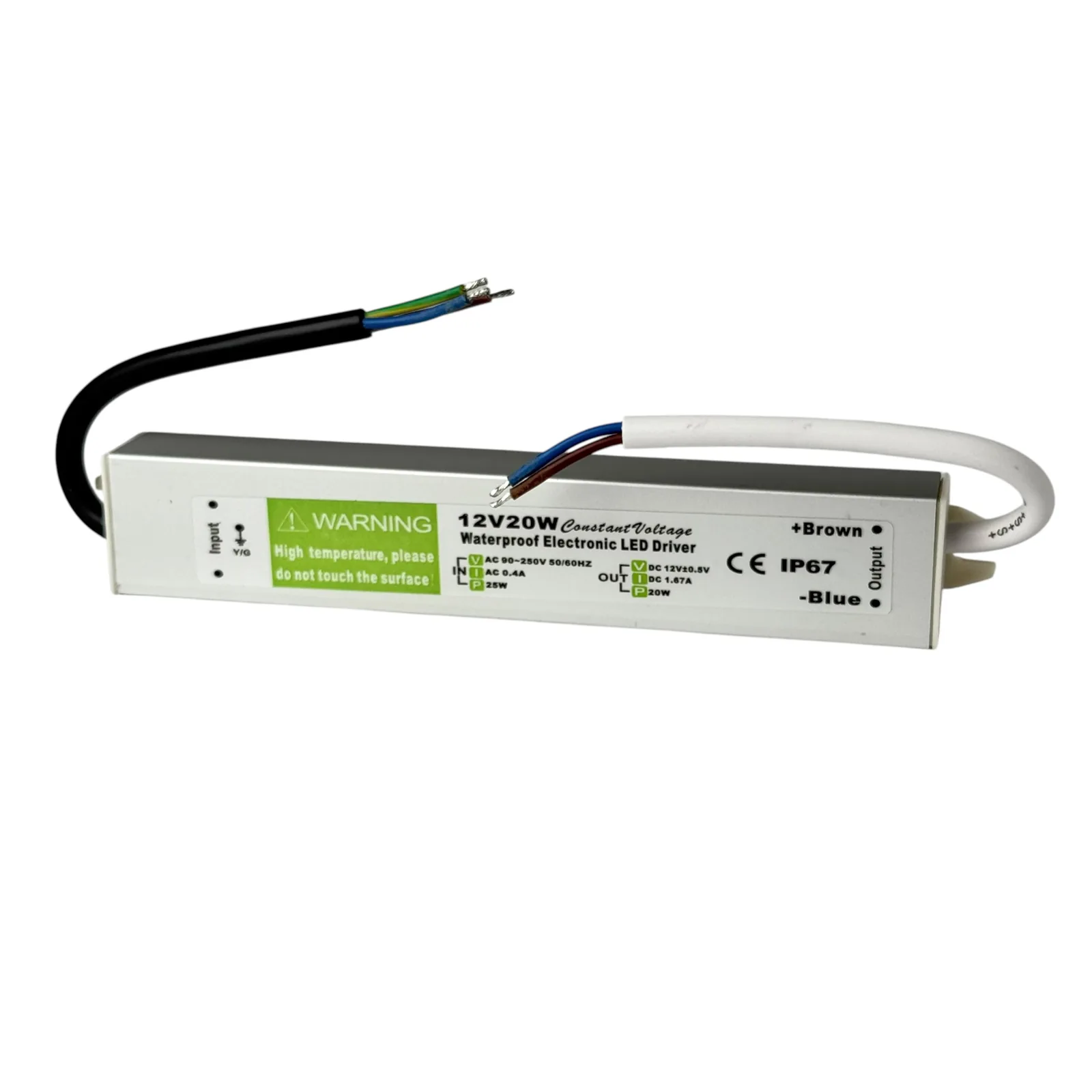

Oznake na modelu 12V20W: Constant Voltage, IP67 i CE
Na nalepnici su vrednosti za ulaz i izlaz ispisane odvojeno. Ulaz prima AC 90–250 V i 50/60 Hz, uz 0,4 A i 25 W, a izlaz daje DC 12 V ± 0,5 V, 1,67 A i 20 W. Uz izlazni kraj piše „+Brown“ i „−Blue“, pa je braon žica plus, a plava minus.
Opis artikla za izlaz navodi 1,8 A, a nalepnica 1,67 A. Pošto 12 V puta 1,67 A daje tačno 20 W, za proračun se uzima vrednost sa nalepnice.
| Model | 12V20W (natpis na nalepnici) |
|---|---|
| Šifra artikla | 00552 |
| Natpis | Waterproof Electronic LED Driver, Constant Voltage |
| Ulazni napon | AC 90–250 V, 50/60 Hz na nalepnici; AC 100–250 V u opisu artikla |
| Ulazna struja i snaga | AC 0,4 A, 25 W |
| Izlazni napon | DC 12 V ± 0,5 V, konstantan napon |
| Izlazna struja | 1,67 A na nalepnici; 1,8 A u opisu artikla |
| Izlazna snaga | 20 W |
| Trake i moduli uz rezervu 20 % | do oko 16,7 W, oko 1,39 A |
| IP zaštita | IP67 |
| Oznake | CE na nalepnici; RoHS i CE u opisu artikla |
| Ulazni kabl | crni, tri žice; kod ulaza oznaka Y/G sa simbolom uzemljenja |
| Izlazni kabl | beli; braon plus, plava minus |
| Dimenzije (opis) | 181 × 29 × 21 mm (dužina × širina × visina) |
| Upozorenje na nalepnici | High temperature, please do not touch the surface |
| Radna temperatura | [PROVERITI: opseg temperature za rad napolju leti i zimi] |
| Dužina kablova | [PROVERITI: dužina crnog ulaznog i belog izlaznog kabla] |
Napajanje 12V 20W IP67 za tablu sa kućnim brojem na kapiji
Primer: na zidanom stubu kapije je tabla sa kućnim brojem, a iznad nje metar tople COB trake od 12 V i 14 W/m sa zaštitom IP67. Za taj metar potrebno je 16,8 W kada se uračuna rezerva, a napajanje ih daje 20.
Napajanje 12V 20W IP67 ide na stub sa zaklonjene strane ili ispod nadstrešnice kapije. Kablove vodite odozdo, da voda koja se sliva niz njih ne teče ka kućištu.
Ulaz od 25 W, izlaz od 20 W i vruća površina
Razlika od 5 W između ulazne i izlazne snage sa nalepnice pretvara se u toplotu u samom kućištu. Zato na nalepnici stoji upozorenje da je površina vruća i da je ne treba dirati, pa napajanje 12V 20W IP67 postavite van domašaja dece i prolaznika.
Reč „Electronic“ upućuje na prekidačko (impulsno) napajanje, u kome elektronika radi na visokoj učestanosti, pa kućište za 20 W ostaje malo. Drugo napajanje za spoljnu LED traku sa istim IP67 je vodootporni model od 25 W, prema opisima kraći, 156 mm prema 181 mm, sa izlazom od 2 A.
Modeli sa zaštitom IP65 i IP67 za veću potrošnju nalaze se u grupi napajanja za trake. Montaža na kapiju moguća je po dogovoru sa montažerima, a priključak na 230 V radi električar.
Kablovi i IP zaštita na stubu kapije
Na nalepnici piše LED Driver. Je li to isto što i drajver za LED panel?
Nije. Uz „LED Driver“ na nalepnici stoji i „Constant Voltage“, odnosno konstantan napon: izlaz drži 12 V, a traka uzima onoliko struje koliko joj treba, do 1,67 A. Drajveri za LED panele daju konstantnu struju i nisu za trake, dok ovaj model ide uz trake i module od 12 V.
Čemu služi žuto-zelena žica na crnom ulaznom kablu?
To je zaštitni provodnik, odnosno uzemljenje. Kod ulaza na nalepnici stoji oznaka Y/G sa simbolom uzemljenja, a ta žica se vezuje na zaštitni provodnik električne instalacije. Ostale dve žice idu na mrežu od 230 V, a napolju se ceo spoj stavlja u zaptivenu razvodnu kutiju.
Mora li i LED traka napolju da ima IP67 kad je napajanje 12V 20W IP67?
Mora imati zaštitu koja odgovara mestu, jer IP oznaka napajanja ne štiti traku. Za kišu i prskanje bira se traka sa IP65, IP67 ili IP68, a traka sa IP20 ostaje unutra. Isto važi za spojeve: sečenjem trake ili otvorenim krajem kabla zaštita se gubi, pa se spoj zaptiva.
