L vertikalni nastavak za nadgradnu šinu, plafon–zid 90°, MiBoxer LT-MRL20VSA00-L
- Na lageru
- Garancija 2 god.
- Isporuka 1–2 dana
Nadgradna MiBoxer linija ne mora da se završi na ivici plafona. L vertikalni nastavak za nadgradnu šinu je vodi niz zid pod pravim uglom, a obe deonice rade sa istog napajanja od 48 V kada kroz teme prođe naponska spojnica.
Ključne karakteristike
- Ugao 90°, krakovi u dve ravni
- Boja tela crna (prema fotografiji)
- Naziv L vertikalni nastavak za nadgradnu šinu, 90°
- Proizvođač MiBoxer (Mi Light)
- Šifra modela LT-MRL20VSA00-L
- Šifra artikla MILIG0011
- Na lageru
- Isporuka 1–2 radna dana
- 2 godine garancije
- Preuzimanje u prodavnici
Besplatna dostava za porudžbine preko 15.000 RSD.
O proizvodu
Kada linija svetla stigne do ivice plafona, a trebalo bi da se nastavi niz zid, prava šina tu staje. L vertikalni nastavak za nadgradnu šinu rešava taj prelaz: to je crni MiBoxer (Mi Light) ugao od 90° čiji jedan krak ide po plafonu, a drugi niz zid, pa nadgradna linija ostaje neprekinuta. Model nosi šifru LT-MRL20VSA00-L.
Kanal sa unutrašnje strane slova L

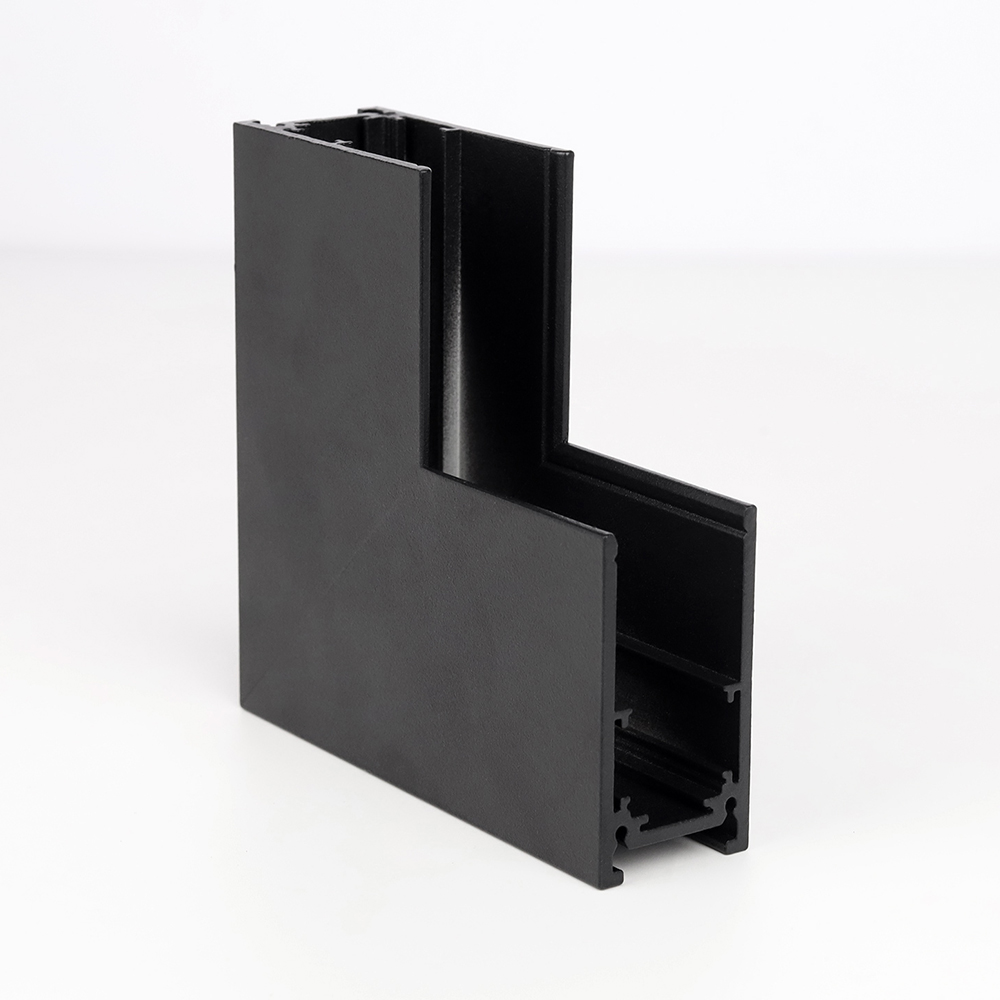

Na fotografiji se vidi da kanal za svetiljke prati unutrašnju ivicu slova L, dok su spoljne ivice zatvorene. U položaju za montažu spoljne ivice naležu na plafon i zid, a otvor gleda u prostoriju. Prema tome, L vertikalni nastavak za nadgradnu šinu je predviđen za unutrašnji spoj plafona i zida. Za spoljnu ivicu, na primer kod spuštenog dela plafona koji štrči u prostor, proverite sa nama pre porudžbine.
Horizontalni model iste serije ima oba kraka u jednoj ravni. Ako linija samo skreće po plafonu, potreban je horizontalni L ugao za nadgradnu šinu, a ne ovaj.
Tri prostora za L vertikalni nastavak za nadgradnu šinu
- Dnevna soba: plafonski deo daje opšte svetlo, a zidni deo sa usmerenim svetiljkama osvetljava police ili sliku.
- Lokal i izlog: linija iznad pulta nastavlja niz zid sa robom, pa isti sistem pokriva i prolaz i regal.
- Hodnik: šina prati plafon i spušta se na zid na kraju hodnika, pa ogledalo ili vrata na tom zidu dobijaju svoje svetlo.
Vrlo nizak napon od 48 V u celoj trasi
MiBoxer magnetni sistem radi na 48 V jednosmernog napona: toliko daju napajanja serije od 100 W i 200 W, a svetiljke nose oznaku „Ulazni napon DC48V“. To spada u vrlo nizak napon, koji standard IEC 61140 ograničava na najviše 120 V jednosmerno, kako objašnjava članak o vrlo niskom naponu (ELV). Napajanje sa kućnom instalacijom povezuje električar, dok se montaža šina dogovara sa montažerima.
Spojnice uz vertikalni ugao
Na fotografiji ugao nema bakarnih traka u kanalu, pa napon do zidne šine ne vodi sam profil. Za taj prenos serija ima naponsku spojnicu L, sa dva kontakt bloka i savitljivim kablom, i kraću naponsku spojnicu soft. Krajeve ugla i šine u liniji drži metalna spojnica za nadgradnu izvedbu, koja po opisu služi za spajanje šina i uglova.
Tehnički list modela MILIG0011
| Naziv | L vertikalni nastavak za nadgradnu šinu, 90° |
|---|---|
| Proizvođač | MiBoxer (Mi Light) |
| Šifra modela | LT-MRL20VSA00-L |
| Šifra artikla | MILIG0011 |
| Namena | prelaz šine sa plafona na zid, nadgradna izvedba |
| Ugao | 90°, krakovi u dve ravni |
| Položaj kanala | unutrašnja ivica slova L (prema fotografiji) |
| Boja tela | crna (prema fotografiji) |
| Provodne trake u uglu | nisu vidljive na fotografiji |
| Naponska spojnica uz ugao | [PROVERITI: da li uz vertikalni ugao ide spojnica L ili soft] |
| Dužina krakova | [PROVERITI: dužina plafonskog i zidnog kraka u mm] |
Ako niste sigurni da li Vam treba L vertikalni nastavak za nadgradnu šinu ili horizontalni model, pozovite 065 2302244 i opišite gde se plafon sastaje sa zidom. Ostali delovi za istu trasu su na Ledtrake.rs u kategoriji MiBoxer delovi za magnetnu šinu od 48 V.
Kosi plafon, napon na zidu i svetiljke za zidni deo
Može li ovaj ugao na kosi plafon u potkrovlju?
Samo ako plafon i zid zaklapaju pravi ugao, jer je nastavak izrađen za 90°. Kod kosog plafona krakovi ne bi legli na obe površine i spoj sa šinama bi odstajao. Svi L, T i X nastavci ove serije u ponudi nose oznaku 90°, pa deo za kosinu potkrovlja u seriji nije naveden.
Koliki je napon na delu šine koji ide niz zid?
Isti kao na plafonu, 48 V jednosmernog napona, jer je zidni deo nastavak iste trase sa istog napajanja. Mrežnih 230 V na šini nema: oni postoje samo na ulazu napajanja, koje sa kućnom instalacijom povezuje električar pre puštanja trase u rad, a ne montažer koji postavlja šine.
Treba li zidnom delu šine posebno napajanje?
Ne treba, kada napon kroz ugao prenese naponska spojnica. Tada plafonski i zidni deo rade sa istog napajanja, a njegovu snagu određuje zbir svetiljki na obe strane pomnožen sa 1,2. Uz MiBoxer napajanje od 200 W taj zbir sme da bude najviše 166 W.
Mogu li na zidni deo šine da stavim iste svetiljke kao na plafon?
Zidni deo je ista nadgradna šina, pa odgovaraju svetiljke iste serije sa oznakom DC48V. Izbor ipak zavisi od položaja: visilica na zidnoj šini nema smisla, a kod spota i rasterske svetiljke proverite sa nama kako svetlo pada kada šina stoji uspravno, pre nego što poručite.
