Crni T konektor 6mm za bočni krak crne Slim trase 24V
- Na lageru
- Garancija 2 god.
- Isporuka 1–2 dana
Crni T konektor 6mm ima tri para jezičaka, po jedan za svaku crnu šinu Slim serije od 24 V. Mesto grananja zato ostaje iste boje kao profil i na plafonu se ne izdvaja od ostatka crne linije.
Ključne karakteristike
- Boja Crna
- Naziv u ponudi Konektor T, crni
- Šifra 6mmMa0056
- Sistem Slim magnetne šine 6 mm, 24 V, nadgradna montaža
- Oblik spoja dve šine u pravcu i treća pod uglom od 90°
- Priključci tri para jezičaka (sa slike proizvoda)
- Na lageru
- Isporuka 1–2 radna dana
- 2 godine garancije
- Preuzimanje u prodavnici
Besplatna dostava za porudžbine preko 15.000 RSD.
O proizvodu
Hodnik koji se račva na pola dužine, ka sobama, teško je osvetliti jednom pravom linijom, jer bočni deo ostaje van snopa svetiljki. Crni T konektor 6mm na plafonu spaja dve crne Slim šine u istom pravcu i treću pod pravim uglom, pa trasa od 24 V dobija oblik slova T, a glavna linija ide dalje bez prekida. Deo pripada nadgradnom Slim sistemu visine 6 mm i prima samo šine te serije.
Crni T konektor 6mm iznad ulaza u bočni hodnik
Hodnik od ulaznih vrata dug je 4 m, a sredina ulaza u uži prolaz ka sobama, sa leve strane, nalazi se na 2 m od vrata. Taj prolaz dug je oko 2,5 m. Glavnu liniju čine dve crne šine od 2 m, pa spoj između njih pada tačno iznad ulaza u bočni deo, ako linija kreće od zida kod vrata.
Na tom spoju stoji crni T konektor 6mm, a u njegov kraći deo ulazi treća šina od 2 m. Ona se završava oko pola metra pre zida na kraju prolaza, umanjeno za dužinu kraka konektora, koja u podacima nije navedena.
- tri crne šine od 2 m, ukupno 6 m profila;
- jedan crni T konektor 6mm i nijedan I konektor, jer se glavna linija nastavlja baš na mestu grananja;
- crni napojni uvodnik i napajanje od 24 V iz iste serije.
Svetlo za glavni prolaz i za uzak krak
U glavnom delu hodnika tri crne fiksne svetiljke sa PC difuzorom od 12 W daju široko svetlo, sa uglom rasipanja od 120°. U kraku stoje dve crne mini kugle od 5 W sa užim snopom od 36°, pogodnim za uzak prolaz.
Snage svetiljki sa sva tri kraja se sabiraju: 3 × 12 W + 2 × 5 W = 46 W. Uz rezervu od 20% to je 46 × 1,2 = 55,2 W, pa je dovoljno crno napajanje od 100 W za šinu 6mm. Na strani od 24 V ovaj raspored vuče oko 1,9 A (46 / 24).
Granica tog napajanja je oko 83,3 W svetiljki (100 / 1,2). Hodniku zato po snazi preostaje oko 37 W, dovoljno za tri crne spot svetiljke (topić) od 10 W sa snopom od 36°.
Crni spoj na slici i u tabeli

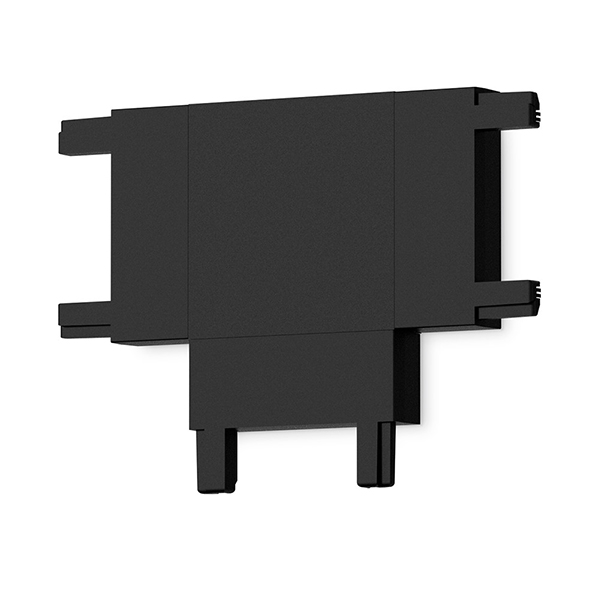

Na slici proizvoda crno telo u obliku slova T snimljeno je spreda i blago sa desne strane. Duži deo ima po par jezičaka na levom i desnom kraju, a kraći deo iz sredine spušta treći par nadole. Na vrhovima desnih jezičaka razaznaju se sitni urezi nalik kontaktima. Kod šinske rasvete svetiljke dobijaju napon iz provodnika u profilu, pa primer hodnika računa da glavna linija i krak rade sa istog napajanja. Najveća struja kroz spoj ipak nije navedena.
| Naziv u ponudi | Konektor T, crni |
|---|---|
| Šifra | 6mmMa0056 |
| Sistem | Slim magnetne šine 6mm, 24 V, nadgradna montaža |
| Boja | crna |
| Oblik spoja | dve šine u pravcu i treća pod uglom od 90° |
| Priključci | tri para jezičaka (sa slike proizvoda) |
| Odgovarajuće šine | Slim profili u crnoj boji, dužine 1 m i 2 m |
| Bela varijanta | Konektor T, beli (6mmMa0024) |
| Dužina dužeg dela i kraka | [PROVERITI: mere u mm] |
| Materijal tela | [PROVERITI: materijal] |
| Najveća struja kroz spoj | [PROVERITI: dozvoljena struja u A] |
Uz crni T konektor 6mm postoji i bela varijanta, beli T konektor za bele šine, a šine, uvodnike i svetiljke u obe boje prikazuje ponuda Slim sistema visine 6 mm. Na Ledtrake.rs ovaj deo ima oznaku „Cena na upit“, a porudžbina preko 15.000 RSD stiže sa besplatnom dostavom.
Bočni prolaz koji ne prati mere šina
Šta ako bočni hodnik ne počinje na punom metru od ulaznih vrata?
Pomerite početak glavne linije. Šine postoje samo u dužinama od 1 m i 2 m, pa se mesto spoja pomera u koracima od po metar. Ako je osa bočnog hodnika na 2,5 m od vrata, linija počinje pola metra od zida, a crni T konektor 6mm dolazi na osu, uz odstupanje za pola dužine konektora.
Da li trasa sa T spojem traži jače napajanje od prave linije iste dužine?
Ne traži, jer se napajanje bira po svetiljkama, a ne po obliku trase. Saberite snage svih svetiljki na glavnoj liniji i na kraku, pa zbir pomnožite sa 1,2. Za 46 W iz hodnika koji se račva dobija se 55,2 W, isto kao da sve svetiljke stoje na pravoj liniji od 6 m.
Koja šina ide u krak kada je bočni prolaz kraći od dva metra?
Tada u krak ide crna šina od 1 m. U prolazu dugom 1,5 m ona ostavlja oko pola metra do zida, umanjeno za dužinu kraka konektora. Glavna linija se ne menja, a crni T konektor 6mm i dalje stoji između dve šine od 2 m, iznad ulaza u prolaz ka sobama.
