Crni napojni uvodnik 6mm, mesto gde crna Slim šina dobija napon

Plafon od vidnog betona nema šupljinu u koju bi se sakrili kablovi i sitni delovi, pa na crnoj Slim trasi ostaje na pogledu i mesto na kojem struja ulazi u šinu. Crni napojni uvodnik 6mm je upravo taj deo, u ponudi opisan kao tačka na kojoj šina visine 6 mm dobija struju iz napajanja. Radi u sistemu od 24 V, kao i crne šine i svetiljke serije.

Plafon od vidnog betona i nadgradna crna trasa

Opis serije navodi da se Slim šine postavljaju nadgradno ili viseće, dakle na gotovu površinu ili ispod nje, a ne u otvor u gipsu. Na betonskoj ploči to znači da za šinu nije potreban spušteni plafon, pa se crna šina od 2 m postavlja direktno na beton.

Crni napojni uvodnik 6mm ima kabl koji na betonu nema iza čega da se sakrije. Postojeći izvod struje u betonskoj ploči teško se pomera, jer to traži štemovanje, pa ima smisla da se mesto napajanja i uvodnika planira prema izvodu koji već postoji. Dužinu kabla i način njegovog vođenja podaci ne navode, pa te detalje treba dogovoriti sa električarem pre montaže.

Na šini i svetiljkama napon je samo 24 V jednosmernog. Standard IEC 61140 takav napon svrstava u vrlo nizak napon (ELV), čija je gornja granica za jednosmerni napon 120 V. Napajanje, međutim, sa druge strane prima mrežnih 230 V, pa njegov priključak na instalaciju prepustite električaru.

Radni sto i police ispod betonske ploče

U stanu sa otvorenim prostorom crna trasa od 5 m može da prati radni sto i zid sa policama za knjige. Za takav prostor crne Slim svetiljke mogu da se rasporede ovako:

• tri crne pokretne svetiljke sa PC difuzorom od 12 W i uglom od 120°, za opšte svetlo;
• dve crne visilice od 10 W, sa snopom od 36°, iznad radnog stola;
• dve crne pokretne tačkaste svetiljke od 6 W, sa snopom od 24°, iznad polica.

Računica daje 3 × 12 W + 2 × 10 W + 2 × 6 W = 68 W, a uvećano za rezervu od 20% 81,6 W, za šta je dovoljno crno napajanje od 100 W. Kroz crni napojni uvodnik 6mm tada prolazi oko 2,8 A (68 / 24). Račun važi za snagu, a za raspored po dužini od 5 m potrebne su mere svetiljki, kojih u podacima nema.

Crni napojni uvodnik 6mm izbliza

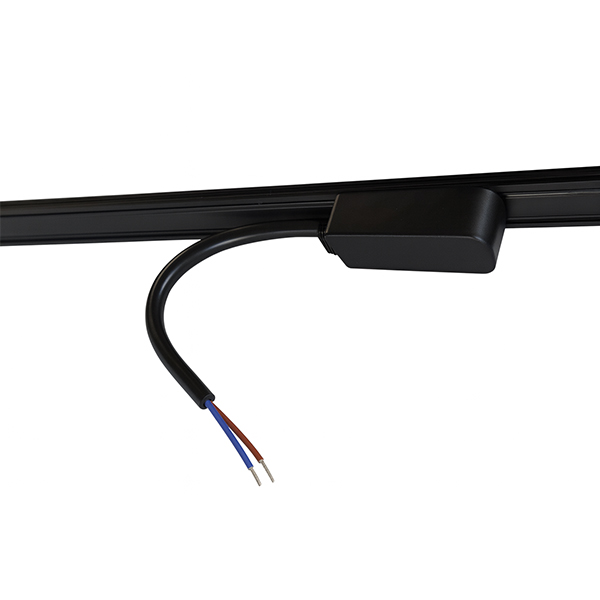

Izbliza, uvodnik je malo crno telo zaobljenih ivica priljubljeno uz crnu šinu. Crni okrugli kabl polazi sa kraja tela okrenutog duž šine, a na drugom kraju ima dve žice ogoljenih vrhova, braon i plavu. Fotografije dnevnih soba u galeriji prikazuju izgled crne magnetne šine na plafonu, ali nisu označene kao Slim.

Za trasu na betonu uz crni napojni uvodnik 6mm potrebni su još crna šina, crno napajanje i svetiljke, a svi ti delovi iz iste serije nalaze se u izboru Slim delova. Porudžbinu sa Ledtrake.rs možete preuzeti i lično, u prodavnici na adresi Đorđa Stanojevića 9b u Beogradu.

Crni uvodnik i postojeći izvod u plafonu
