Adresabilna RGB LED traka 12V, Magic 5050/30, 6W po metru, kotur 5 m

Po broju i tipu dioda ova traka je ista kao obična RGB traka 5050 sa 30 dioda po metru, ali između dioda ima i mali čip koji prima digitalni signal. Zato adresabilna RGB LED traka ne menja boju cele dužine odjednom: kontroler šalje posebnu komandu svakom delu od 10 cm, pa boje i trčeće svetlo mogu da se kreću duž trake.

Šta radi čip između dioda na svakih 10 cm

RGB je model boja u kome se crvena, zelena i plava svetlost mešaju u ostale nijanse, a svaka dioda 5050 u kućištu od 5 × 5 mm nosi sva tri svetleća čipa. Na ovoj traci između dva mesta za sečenje stoje tri diode i jedan upravljački čip, pa je najmanji deo koji dobija sopstvenu boju dug 10 cm. Kotur od 5 m tako ima 50 takvih delova.

Na svakom mestu za sečenje su po četiri bakarna polja: +12V, dva polja za signal i GND, odnosno masa. Na početku dela polja za signal nose oznake DI1 i DI2 (ulaz), a na kraju DO1 i DO2 (izlaz). Strelica odštampana na traci pokazuje smer u kome signal putuje, pa se kontroler vezuje na kraj od kog strelice polaze.

Adresabilna RGB LED traka ili obična RGB traka 5050/30

Obična RGB traka 5050/30 ima isti broj dioda, troši 7,2 W po metru i ima četiri izvoda: zajednički plus i po jedan za crvenu, zelenu i plavu. Kontroler tada menja boju cele trake odjednom. Magic LED traka umesto kanala za pojedine boje ima polja za digitalni signal, a troši 6 W po metru.

Razlika je važna pri kupovini, jer RGB kontroler ne pokreće Magic traku, a kontroler za adresabilne trake ne upravlja običnom RGB trakom. Adresabilna RGB LED traka zato traži kontroler za adresabilne trake, a tip čipa uporedite sa uputstvom kontrolera, jer ga opis trake ne navodi.

Jedan ceo kotur duž ivice bine

Primer je bina u sali za proslave, sa prednjom ivicom dugom 5 m. Adresabilna RGB LED traka ide u alu profil ispod prepusta ivice, pa je zaštićena od obuće, a gosti vide trčeće svetlo i boje koje putuju duž bine. Ceo kotur se postavlja bez sečenja, sa kontrolerom na kraju od kog strelice polaze.

Pet metara po 6 W daje 30 W, a struja na 12 V je 2,5 A. Kada se doda rezerva od 20 %, dobija se 36 W, pa odgovara napajanje od 36 W sa izlazom do 3 A, a njega na 230 V vezuje električar. Kao upravljač može da posluži RF Magic kontroler sa daljinskim od 8 tastera, koji po opisu radi na DC 12 V i ima 133 unapred podešena režima. Njegova najveća struja i tip čipa koji podržava nisu navedeni, pa uz upit potvrdite da podnosi 2,5 A i da radi sa čipom ove trake.

Za više linija ili traku od 24 V postoji i SPI kontroler za napon od 12 do 24 V, koji vodi do 2048 upravljačkih čipova. Za jednu binu sa 50 delova ta granica je daleko, pa se kontroler bira po broju linija i načinu upravljanja.

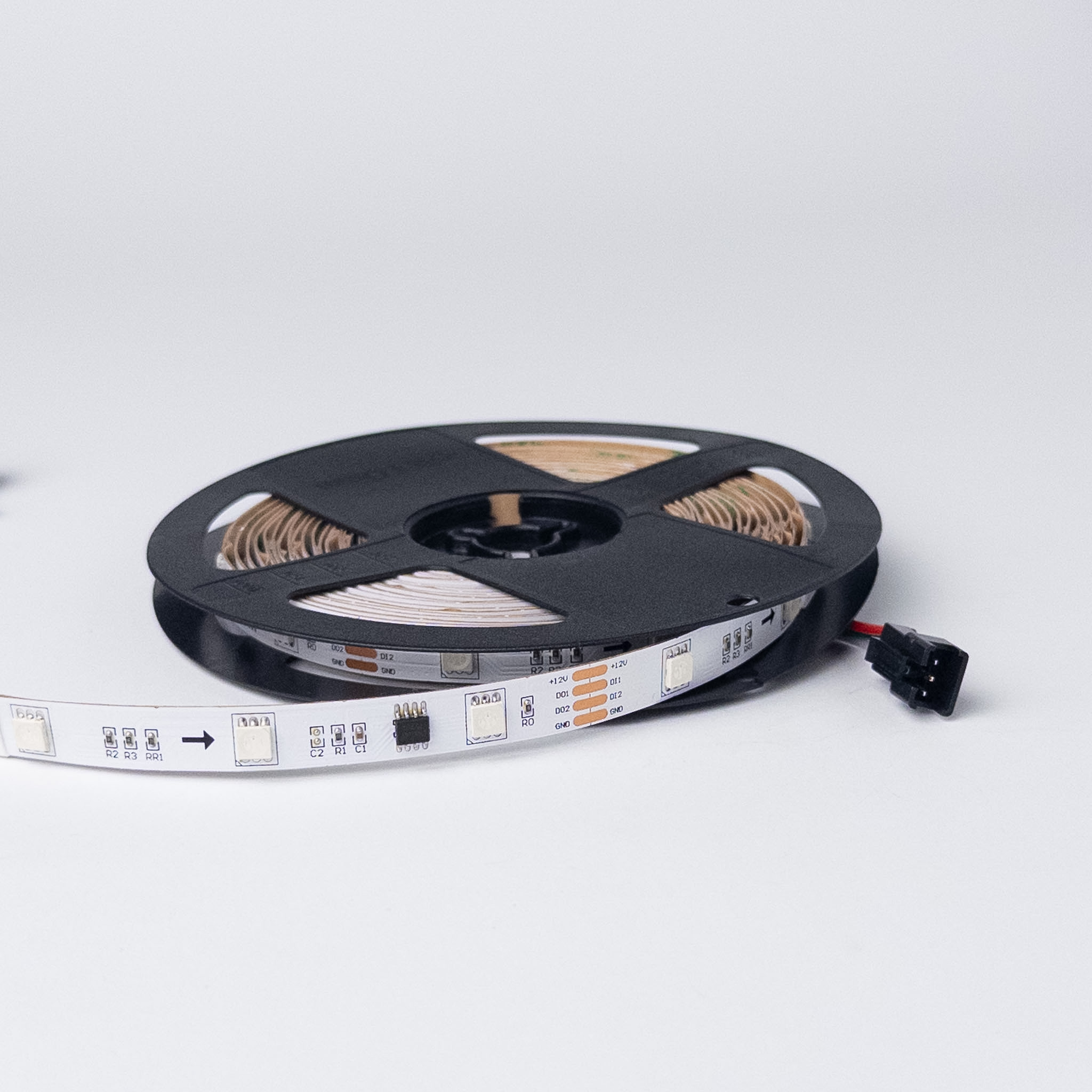

Magic traka 5050/30 prema opisu i fotografiji

Cena kotura i kontrolera je na upit, a komplet za binu možete dogovoriti i telefonom, na 065 2302244. Obične RGB i bele trake, bez upravljačkog čipa, izdvojene su u kategoriji LED traka.
